Zuverlässig, effizient, einzigartig
20.09.2023

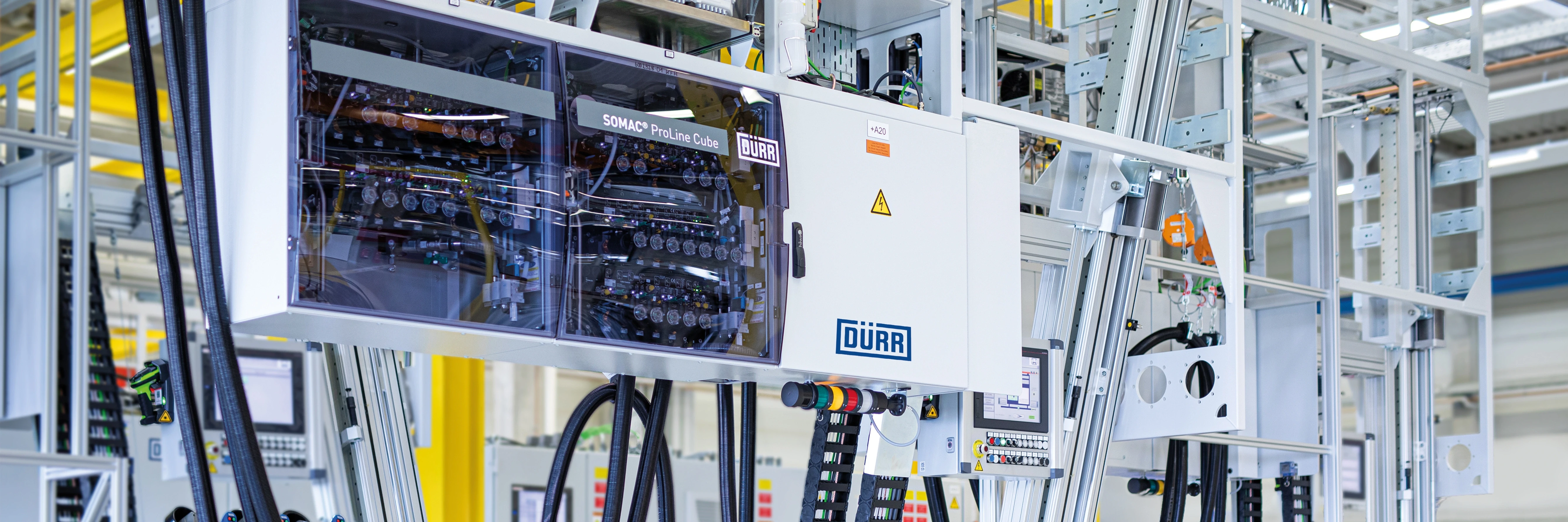

Somac® ProLine Cube: Die neue Generation von Befüllanlagen
Fahrzeuge smarter befüllen und so die Gesamtanlageneffektivität steigern? Somac® ProLine Cube macht´s möglich. Ob Bremsflüssigkeit, Wischwasser, Kühl- oder Kältemittel: Die jüngste Anlagengeneration befüllt bis zu 15 Prozent schneller und lässt sich leichter instandhalten. Dank kurzer Takt- und Bedienzeiten ist sie für alle Endmontagelinien und Fahrzeugbranchen geeignet.
Die Cube-Module, die der neuen Linienbefüllanlage ihren Namen geben, sind ein technisches Highlight. Bei den in Grundeinheit und Konsolen eingesetzten Cube Modulen, konzentrierte das Entwicklerteam von Dürr Funktionen aus den Bereichen Hydraulik und Pneumatik sowie Messen und Steuern. Dadurch kann das Anlagendesign neu aufgeteilt werden, mit dem positiven Effekt, dass eine einzige Basiseinheit bis zu vier Befülleinheiten versorgen kann. So lassen sich Layouts mit größeren Distanzen zwischen Schaltschrank, Grundeinheit und Konsolen realisieren, was vor allem bei der Integration in bestehende Werke mit eingeschränkten Platzverhältnissen ein großer Vorteil ist.
Die neue Anlagengeneration beweist bereits bei mehreren Automobilherstellern an Standorten in Europa, Asien und Nordamerika wie leistungsfähig sie in der Praxis ist. Dabei überzeugt Somac® ProLine Cube vor allem mit einer herausragenden Prozessqualität und seinem Beitrag zu einer höheren Gesamtanlageneffektivität.
Holger Füssel, Geschäftsführer Somac®
ProLine Cube verkürzt die Prozesszeit um bis zu 15 Prozent und steigert damit signifikant die Gesamtanlageneffektivität (Overall Equipment Effectiveness, kurz OEE). Das gelingt durch den optimierten Fluss einzelner Medien wie Medienkombinationen. Hinzu kommen eine exakt auf den Anschlusspunkt des Befülladapters angepasste Vakuumleistung sowie zügige Rücksaug- und Druckausgleichsschritte. Für schnelle Montagelinien mit hohen Produktionsraten sind die synchron fahrenden Linienbefüllanlagen mit Bedienpult auf Augenhöhe bestens geeignet.
Einfach und ergonomisch zu bedienen
Beim Anlagendesign legten die Ingenieure viel Wert darauf, das Handling für die Werker so einfach und ergonomisch wie möglich zu gestalten. Das zeigt sich u. a. daran, dass die richtigen Befüllparameter automatisch vorausgewählt werden, sobald ein Fahrzeug über die VIN (Vehicle Identification Number) erkannt ist. Ein anderes Beispiel für die hilfreiche Unterstützung ist der Umweltsensor, der die Befüllprozesse automatisch anpasst, wenn sich die Umgebungstemperatur oder die Luftfeuchtigkeit verändert. Einen neuen Maßstab für ergonomisches Arbeiten setzten die G4 Blue-Adapter. Sie sind um durchschnittlich 20 Prozent leichter als herkömmliche Adapter, klemmen pneumatisch, sind optimal ausbalanciert und lassen sich nach der Befüllung tropffrei zurück in ihre Ablagen legen.
Wartungsfreundliche Konstruktion minimiert Standzeiten
Die Befüllfunktionen von Somac® ProLine Cube sind in ein Blockdesign integriert; zudem wurde die Anzahl der Rohrleitungen und Verschraubungen gegenüber der Vorgängergeneration deutlich reduziert. Dadurch ist die Anlage kompakt und gut instandzuhalten. Wie oft ein Wartungszyklus erforderlich ist, ermittelt ein im Adapterkopf eingebauter Chip, indem er die Füllzyklen zählt. LEDs informieren in Echtzeit über die Schaltstellung der einzelnen Ventile, die mit zwei Schrauben und Netzdichtung schnell ausgetauscht sind. Die Anlage erkennt Filterverschmutzungen selbstständig und schaltet bei Bedarf automatisch auf einen zweiten Filter um. Leicht zugänglich sind die auf Auszugswannen installierten Vakuumpumpen. Über das Anlagennetzwerk erfolgt das Remote Monitoring aller angeschlossenen Komponenten. Das speziell für ProLine Cube entwickelte Elektronikmodul ist für alle Flüssigkeiten baugleich, was den Ersatzteilbedarf stark reduziert. Um die Instandhaltung noch stärker zu vereinfachen, sind optional weitere Funktionen erhältlich, wie die automatische Entleerung der Leitungen vor dem Wechsel des Befülladapters.
DXQready
Somac® ProLine Cube ist DXQready! Das bedeutet: Jede Befüllanlage kann jederzeit mit Software aus der DXQ-Produktfamilie erweitert werden. Die intelligenten IIoT-Anwendungen optimieren die Effizienz der Montage und die Produktqualität zusätzlich und können zeit-, orts- und endgeräteunabhängig genutzt werden. ProLine Cube reiht sich somit perfekt ein in das Spektrum der optimierten, übergreifenden Anlagentechnik von Dürr für die Befüllung von Fahrzeugen für alle Automatisierungsstufen und Prozesskonfigurationen – und dass in jeder Fahrzeugmontagelinie.
