Ersatzteile & Tools

Ersatzteile online anfragen

Zu jeder unserer Befüllanlagen erhalten Sie gemäß Ihren Anforderungen optional ein Ersatzteilpaket, das zu jedem späteren Zeitpunkt erweitert oder aufgefüllt werden kann. Sie können Ihr individuelles Ersatzteilpaket 24 Stunden am Tag an 365 Tagen im Jahr bei uns bestellen.

Sie können hier auf unserer Internetseite Ihre Ersatzteile direkt online anfragen. Dazu benötigen wir lediglich den Name bzw. die Bestellnummer der von Ihnen gewünschten Ersatzteile. Geben Sie diese einfach in unser Bestellformular ein, Adressdaten dazu – fertig. Einfacher geht es nicht!

Wir garantieren Ihnen außerdem die optimale Systemverträglichkeit der gelieferten Ersatzteile.

24h Ersatzteillieferung

Bestellen Sie unsere Original Ersatzteile und Tools für die höchste Zuverlässigkeit Ihrer Befülltechnik.

Wir bieten Ihnen

24h Lieferung ab Werk für lagerhaltige Ersatzteile
Garantierte Systemverträglichkeit aufgrund von ausschließlicher Verwendung von Original-Ersatzteilen
Lokale Ersatzteillager in China, Brasilien, Russland, Südafrika, USA, Indien und Mexiko
Individuelle Beratung und Angebotserstellung

Ersatzteil-Bestellung

Anrede *

Frau

Herr

Vorname *

Nachname *

Unternehmen *

Bestellnummer

Straße & Hausnummer

Postleitzahl

Ort

Wählen Sie Ihr Land *

E-Mail *

Telefon

Artikelnummer

Folgende Ersatzteile möchte ich bestellen.

Textfeld

Spare Parts

Dürr Somac GmbH
Zwickauer Str. 30
09366 Stollberg
Deutschland

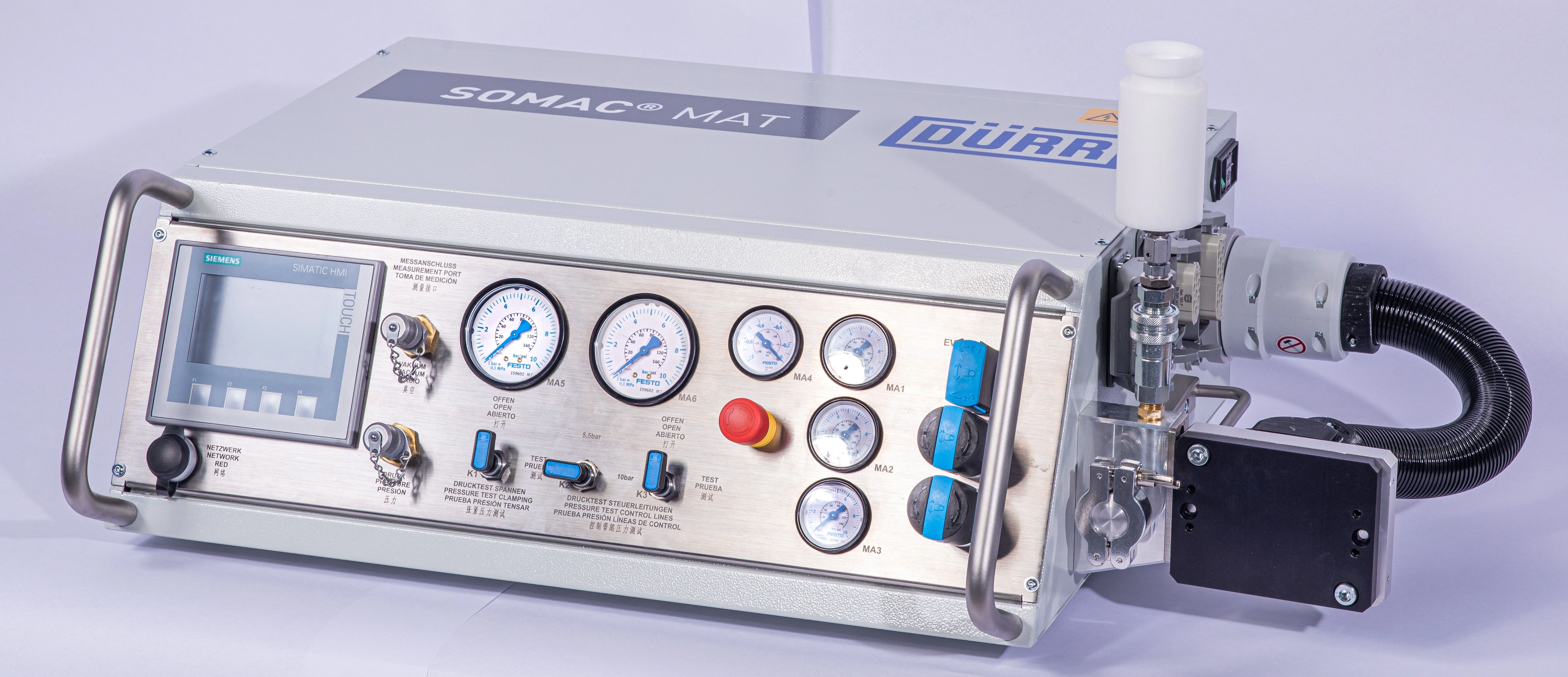

Mobiler Adapter Teststand (MAT)

MAT von Dürr Somac – universell, transportabel und smart: Der MAT gewährleistet eine schnelle und automatisierte Prüfung von Somac^® Befülladaptern auf Dichtheit und Funktion. Der MAT ist für alle Standard Adaptertypen und -generationen für die Medien Bremsflüssigkeit, Kühlwasser, Servolenkung und nichtbrennbare Kältemittel geeignet. Als Visualisierung dient ein integriertes Touch-Panel und die automatische Erstellung digitaler Prüfprotokolle erfolgt über einen optionalen Webserverzugang.

Kältemittelprüfkoffer

Die R1234yf Befüllanlagen sind entsprechend den Anforderungen der Druckgeräterichtlinie 2014/68/EU konzipiert. Die Erstbefüllung eines reparierten Befülladapters oder Zonenabschnittes darf erst nach erfolgreicher Druckabfallmessung durchgeführt werden.

Merkmale

Überprüfung des Adapters auf Restgas R1234yf
Prüfung des Adapters oder Anlagenclusters auf Grobleckagen mit 5 bar
Prüfung des Adapters oder Anlagenclusters auf Leckagen mit 18 bar
Prüfung Schlauchpaket Füllleitung und Füllventil / Vakuumleitung und Vakuumventile
Prüfung der Stößelfunktion / Abdichtung Frontdichtung

Inhalt

1 Rollkoffer mit Bedieneinheit mit Handventilen und Manometern für alle Prüfschritte
Adaptationsmöglichkeit für Adapter R134a, R1234yf oder Twin AC
Schaumeinsatz für Schläuche, Handbuch und Zubehör
Dokumentation / Handbuch für Testkoffer und Testprotokoll für Dokumentation der Reparatur
Testeinrichtung Testo 550 Messbereich 50 bar Genauigkeit (bei 20°C) ± 0.75 % fs (±1 Digit) Auflösung 0.01 bar / 0.1 psi Testverbindung 3x7/16“-UNF
Druckminderer „EFECT“ 200/30bar für Stickstoffflaschen mit unterschiedlichen lokalen Flaschenadaptern
Zubehör für Adapter / Anlagenclusterabsaugung, Adaptionspunkt für R1234yf / R134a / Twin Adapter Hoch und Niederdruck; Verbindungsschläuche für Evakuierung nach Reparatur und Drucktest

Messkoffer VMK

Der Dürr Messkoffer VMK zeichnet das Vakuum und den Druck an verschiedenen Positionen des Fahrzeugsystems auf. Der VMK wurde speziell für Messungen bei der Fahrzeuggestaltung und Produktionseinführung entwickelt. Mit Hilfe des VMK ist es möglich, spezifische Schwachpunkte im Fahrzeugsystem nachzuweisen und die Prozesszeiten zu optimieren.

Variante 1: 5-Kanal Version

                        5 Vakuumsensoren 0-250 mbar ± 0,05% FS und
                        1 Drucksensor -1 bis 39 bar ± 0,1% FS
                        1 Drucksensor 0-1500 mbar ± 0,1% FS

Variante 2: 6-Kanal Version

                         6 Vakuumsensoren 0-250 mbar ± 0,05% FS und
                         6 Vakuumsensoren -1 to 39 bar ± 0,1% FS und
                         1 Drucksensor 0-1500 mbar ± 0,1% FS

Datenaufzeichnungsmodul Messrate < 10ms pro Kanal
Auswertungssoftware auf LABView Basis und Treiber für Windows 7 (Laptop optional)
Dokumentation und Anzeige in Deutsch, Englisch, Spanisch und Russisch
Diverse Messanschlüsse für das Bremssystem
Hygrometer

Messkoffer MMK Plus

Der MMK Plus wurde speziell für den Gebrauch durch Ihr Instandhaltungspersonal konzipiert, um alle Funktionalitäten Ihrer Befüllanlagen abzusichern. Schätzen Sie Ihre Maschinen richtig ein. MMK Plus ist die Verbindung zu jeder Stelle in Ihrer Befüllanlage. Vergleichen Sie Sensorwerte, Messlecks oder sichern Sie die Werte am Adapteranschluss zum Fahrzeug.

Inhalt

DPI 802 Dual mit Vakuum 0-350 mbar, Druck 0-20 bar
Die Genauigkeit beträgt für Vakuum ± 0,1% FS und Druck ± 0,075% FS
Integrierte Stromquelle 0-55mA, 24 VDC
Jeweils 1 Messanschluss für Bremszylinder M7x1 bis M12x1
Verschiedene Messanschlüsse für die Analyse von Befüllanlagen
1 Testbehälter (Standard für Bremse)
2 Testanschlüsse für Adapter und Fahrzeug für die Klima HD- und ND-Seite R134a / R1234yf
KF25/16 Anschluss für Vakuumpumpen

MMK Light

Auch erhältlich als MMK Light in einer kleinen Polstertasche mit folgendem Inhalt

Handmessgerät für Druck Typ DPI 802 Messbereich Druck 0-350 mbar
Ladegerät inklusive Akkus
1 Testbehälter für Bremsadapter

EMS Serial Tracer

Der EMS Serial Tracer ist in zwei verschiedenen Varianten verfügbar und dient als automatischer Aufzeichner von Daten. Das Gerät wird während des Bremsbefüllprozesses genutzt, um die Kommunikation zwischen SPS und dem ABS Interface Vport aufzuzeichnen. Für die korrekte Übertragung wird die Befüllanlage mit dem 9 PIN DSUB des RS232 Interfaces verbunden. Die erhaltenen Daten können statistisch über eine Datenbank gescannt werden und mit Hilfe eines Filters Auswertungsprotokolle erzeugt werden.

Die gesammelten Daten geben Informationen über folgende Inhalte

Anlagen- / Konsolenidentifikation
Produktionsnummer (8-stellige VIN)
Typnummer des Befüllprozesses
Datum und Uhrzeit der Datenerfassung
Prozessauswertung (OK, NOK-PLC, NOK-ABS, error)
Prozessstörungen SPS
Prozessstörungen ABS Kontrolle
ABS Typ und Diagnoseprotokoll
Optional: ABS Teilenummer
Version Firmware Vport
Individuelle SPS Prozesszeiten während des Befüllprozesses (Luftdruck-Lecktest, Vakuum 1-4, Befüllung 1+2, Befülldruck-Lecktest, Extraktion, Druckausgleich, erwartetes ABS Ende und Stop) und Prozess-Gesamtzeit ohne Handling

Frank Kretzschmar

Service Manager

Dürr Somac GmbH
Zwickauer Str. 30
09366 Stollberg
Deutschland

Das Somac® AC Rücksaugset

Das Somac^® AC Rücksaugset sorgt für effiziente Entleerung und Wiederbefüllung eines zu reparierenden, kältemittelführenden Befüllanlagenbereichs.

Dies ermöglicht eine signifikante Verkürzung der Reparaturzeit von Befüllanlagen aller Hersteller für die Kältemittel R134a und R1234yf.

Das Set gewährleistet die Einhaltung gesetzlicher Normen der F-Gase-Verordnung.

Die Wiederverwendung des rückgesaugten Kältemittels reduziert nachhaltig die Betriebskosten der Befüllanlage.

Adapter Toolbox für Befülladapter Generation 3 und 4

Die Tool Box zur Instandhaltung Ihrer G³Blue Adapter verfügt über alle notwendigen Werkzeuge für den Adapter-Service.

Geringere Reparaturzeit durch „All-in-one“ Lösung
Funktionstest durch integrierten Diagnosestecker
Basisausstattung: mechanische Werkzeuge, Erweiterung durch elektrische Werkzeuge 1 und 2

R134a and R1234yf – Twin A/C Adapter

Ein Adapter, zwei Befüllmedien – der G³Blue Twin AC Adapter ermöglicht erstmals die gewünschte Flexibilität in der Übergangsphase von R134a zu R1234yf und reduziert gleichzeitig die Investitionskosten und die Komplexität für den Bediener. Der Adapter erkennt bei der Adaption an das Klimasystem, ob es sich um ein R134a- oder in R1234yf-System handelt. Dementsprechend wird der entsprechende Befüllprozess durchgeführt. Sowohl mit mechanischen als auch steuerungstechnischen Maßnahmen kann eine Fehlbefüllung mit dem falschen Kältemittel ausgeschlossen werden.
Der G³Blue Twin AC Adapter ist sowohl an Befüllanlagen mit dem speziellen Twin-AC Befüllmodul einsetzbar als auch an herkömmlichen Anlagen mit getrennten Modulen. Auch eine Nachrüstung an bestehenden Befüllanlagen ist möglich.

Frank Kretzschmar

Service Manager

Dürr Somac GmbH
Zwickauer Str. 30
09366 Stollberg
Deutschland

Kalibrierset Proline Cube

Das Set ist für die Kalibrierung integrierter Vakuum- und Drucksensoren der Proline Cube Befüllanlage konzipiert und enthält folgende Komponenten:

EMS Sensor Interface
CPH6200 Prozesskalibrator
CPT6000 14130553 250mbar abs
CPT6000 14144543 0-25 bar abs
Diverse Kabel und Messanschlüsse

Für Drucksensoren und Volumenzähler

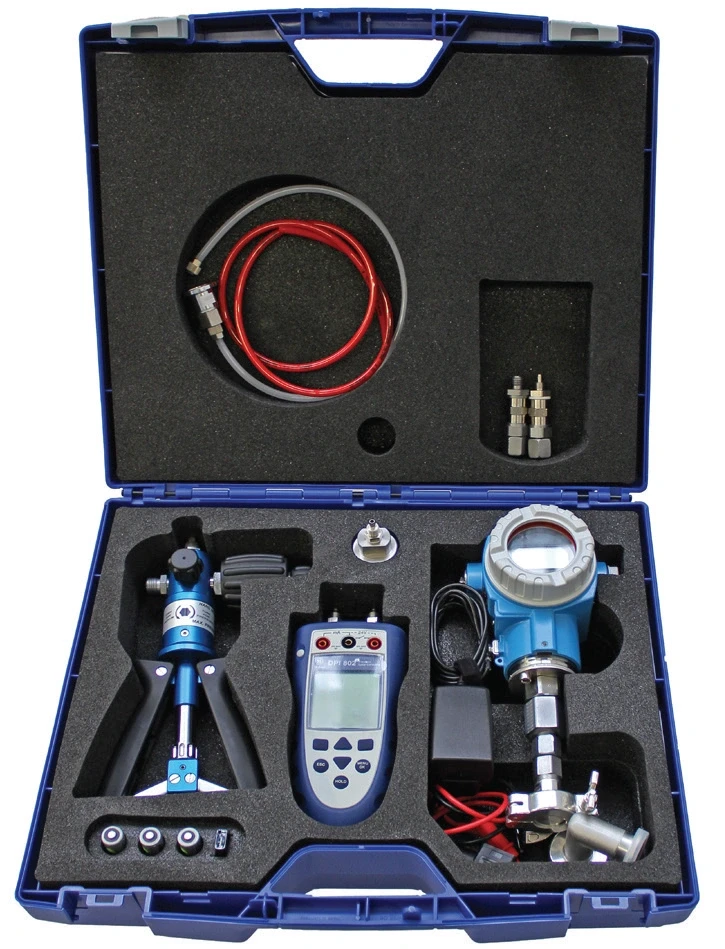

Kalibrierset für Vakuum- und Drucksensoren

Vakuumsensoren im Bereich 0-250 mbar absolut

Mastersensor Typ PMC71 mit kapazitiver Messzelle und keramischer Prozessmembrane mit LCD-Anzeige
Messbereich 0-100 mbar absolut, ±0,075% FS Drucksensoren im Bereich 0-4000 mbar bis 0-25000 mbar absolut
Mastersensor DPI 802 Dual
Messbereich 0-20000 mbar absolut, ±0,075% FS; Messbereich 0-350 mbar absolut, ±0,1% FS

Das Kalibrierset wird in einem Transportkoffer geliefert
und beinhaltet eine externe Spannungsversorgung,
Übergang zu Messanschluss 16KF, Messanschlüsse für
verschiedene Drucksensoren und eine Handpumpe zur
Druckerzeugung.

Kalibrierset für Volumenzähler

Kalibrierte Laborwaage

Auflösung 0,1g
Messbereich bis 6000 g

Dichte und Konzentrationsmessgerät

Ex-Ausführung für Viskosität bis 1000mPa x s
Genauigkeit ± 0,001g/cm³
Messbereich 0-3 g/cm³
Integrierter Temperatursensor 0-40°C

Für Kraftsensoren und Wassergehalt

Kalibrierset für Kraftsensoren

Kalibrierset für Kraftsensoren im Bereich 0-1000N

Mastersensor C2 1000N kalibriert mit Anzeigegerät AE703
Messbereich 1000N mit Genauigkeit ±0,15% FS

Mit Transportkoffer und Kalibriergestell für Einrichtmeister wlBt 800N - 1000N.

Kalibrierset für Wassergehaltsmessstelle

Kalibrierset für Wassergehaltsmessstelle im Bereich 0-1000N

Kalibrierte Messküvetten im Bereich zwischen 0,01% und 0,35% Wassergehalt

Mit gepolsterter Transportbox.
