Adaptador de llenado Somac® G4 Blue
Eficiente, ergonómico y de fácil mantenimiento
El futuro del llenado de sistemas de vehículos en sus línea de montaje: el adaptador de llenado es el elemento tecnológico principal de una instalación de llenado y determina de forma esencial la calidad de llenado y el tiempo de proceso (especialmente en un llenado a presión y vacío). Al mismo tiempo, el adaptador de llenado es el componente de una instalación de llenado que está sometida a sobrecargas máximas. La 4.ª generación de adaptadores Somac® establece estándares máximos sobre todo en cuanto eficiencia, ergonomía y mantenibilidad.
Ventajas
- Más rápido: hasta un 20 %
- Más ligero: un 20 % de media
- Más ergonómico: nuevo punto de referencia
- Módulos electrónicos encapsulados
- Mantenibilidad mejorada
Eficiencia
Los nuevos materiales y los procesos de producción modernos conllevan por primera vez un diseño que combina la funcionalidad máxima con un peso mínimo. Basándose en una geometría de flujo optimizada, los adaptadores G4 Blue de Dürr Somac son hasta un 20 % más rápidos. Unas válvulas especiales garantizan velocidades de flujo máximas durante la evacuación y el llenado. Además, unos ajustes específicos del adaptador a la geometría del depósito del vehículo ofrecen a los operarios un acoplamiento óptimo.
Ergonomía

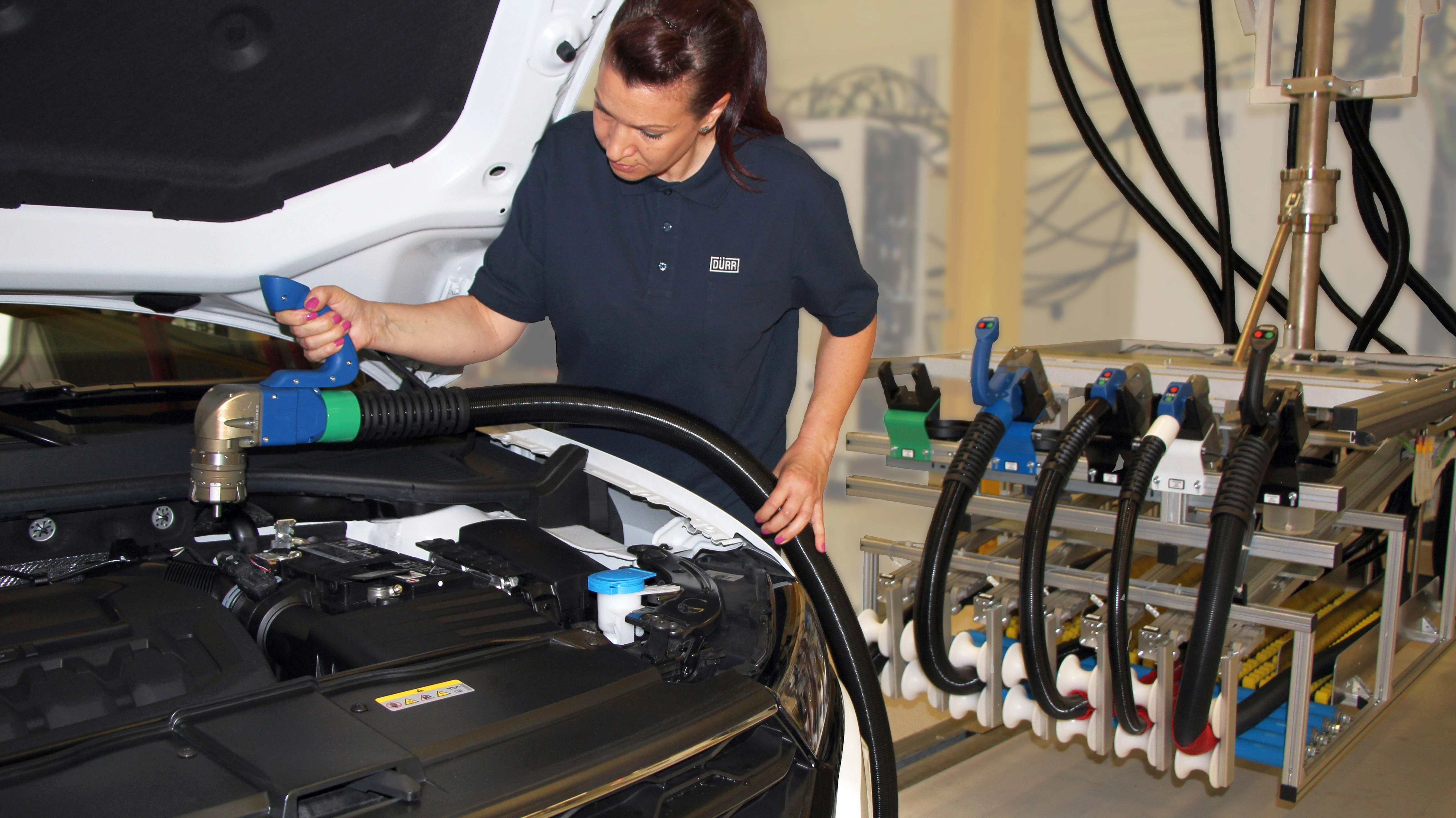

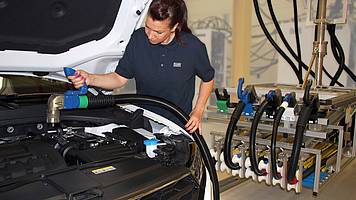

Para el operario de la instalación de llenado el adaptador es la herramienta que debe utilizar para cada vehículo. El peso mínimo y la posición ergonómica de asa del adaptador de llenado reducen la carga corporal del usuario y permiten un manejo con una sola mano.

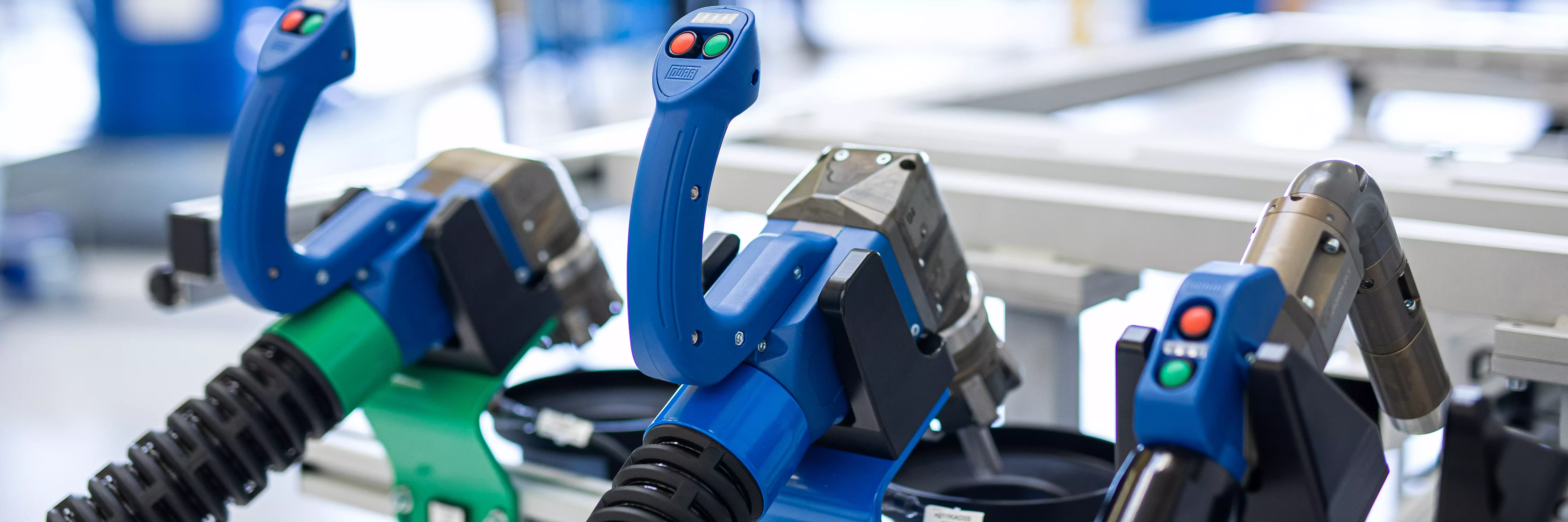

Las dos variantes de asa de G4 Blue establecen nuevos estándares ergonómicos y se sustituyen entre sí. La selección se orienta a la posición del operario en la adaptación al vehículo. Las propiedades de manejo se mejoran además con nuevos materiales, bordes redondeados y una forma de asa ovalada.

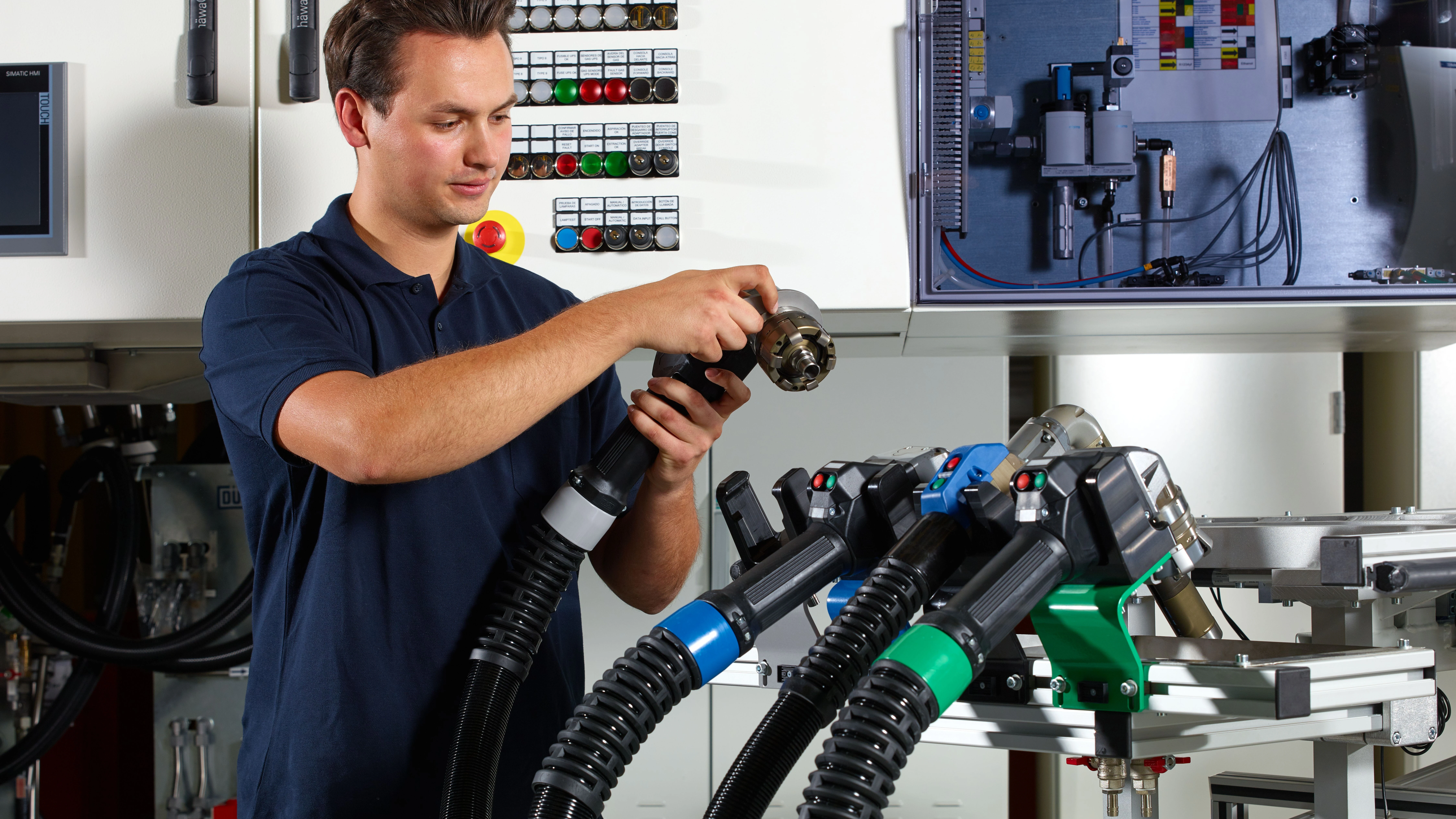

Mantenibilidad
La calidad de nuestros adaptadores G4 Blue se refleja en la larga vida útil, las asas de dos capas, una sustitución rápida de componentes relevantes y soluciones de mantenimiento digitales. Los cabezales adaptadores están compuestos de una aleación de aluminio recubierta. Esto hace que sean ligeros pero también resistentes a los daños. Además se consigue una elevada solidez mediante componentes electrónicos y conexiones de cable protegidos frente a la humedad.
A través de la electrónica integrada del adaptador de llenado G4 Blue se pueden leer todos los datos guardados y almacenarse para el procesamiento posterior. El Access Software de G4 Blue permite un control remoto de todos los adaptadores conectados a través de la red de la instalación.
Entre las funciones se encuentran:
- Control y búsqueda de errores
- Carga de firmware
- Indicación de configuración / datos de calibración
- Indicación de ajustes guardados de fábrica
Advanced Software G4 Blue
Además de las funciones Access mencionadas anteriormente, el Advanced Software G4 Blue ayuda al personal de mantenimiento y reparación en la calibración de sensores y la protocolización de los datos de mantenimiento, y permite el reset de los contadores de ciclos. De esta manera, los sensores utilizados se pueden calibrar exactamente por separado de la instalación de llenado. Los trabajos de mantenimiento y calibración realizados se pueden documentar en el control del adaptador con fecha y firma.
La 4.ª generación de adaptador de llenado Somac® se suministra para todos los medios de llenado. Para la calibración offline de los sensores recomendamos el MAT.
Medios
El ahorro de paeso es considerable con un 30 % menos de peso en los adaptadores de refrigerante G4 Blue y descarga de forma significativa la válvula del climatizador del vehículo. El diámetro reducido del acoplamiento de alta presión de sujeción neumática permite un mejor acceso a las válvulas de los sistemas de climatización del vehículo. Dependiendo de la accesibilidad en el vehículo, los adaptadores pueden estar provistos con un acoplamiento acodado 0° o 90° y con prolongadores.

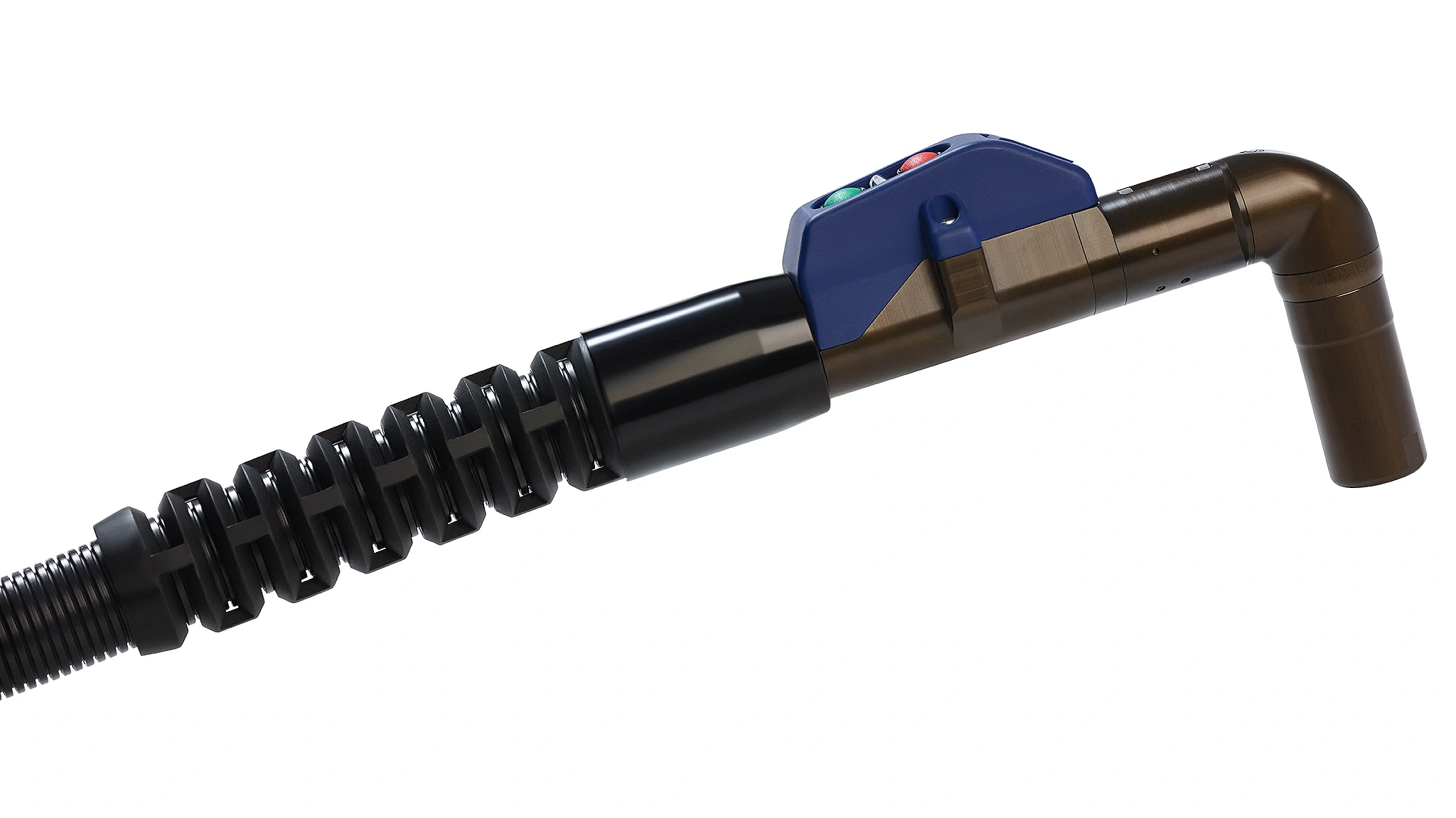

Un adaptador, dos medios de llenado: el adaptador G4 Blue Twin A/C proporciona por primera vez la flexibilidad deseada en la fase de transición de R134a a R1234yf. La función del acoplamiento Twin A/C asegura el llenado con el refrigerante adecuado.
El llenado con R744 requiere una seguridad elevada debido a la alta presión de llenado de hasta 100 bar, para que el adaptador no pueda soltarse del sistema del vehículo durante el llenado o no sea inestanco. Para ello el acoplamiento neumático utiliza un mecanismo tensor patentado que utiliza la presión de llenado del medio y así garantiza una conexión permanente y segura al sistema del vehículo hasta que finaliza el llenado.
La estructura modular de nuestros mecanismos de sujeción del adaptador permite la aplicación para casi todas las geometrías de conexión de depósito de sistemas de freno, enfriador o servo. Los distintos niveles de líquido en el depósito del vehículo se pueden ajustar con un ajuste de altura sin escalonamientos. Así se realiza una adaptación automática de la posición de las pinolas de llenado para la regulación del nivel de líquido de 0 mm a 88 mm. Un sistema de medición de recorrido integrado controla que el posicionamiento sea fiable.
Complete su producción con adaptadores de lavaparabrisas G4 Blue conformes con las normas de protección contra explosiones con una conductividad integrada continua (entre otros, sistemas de asidero y manguera protectora). La estructura modular de los mecanismos de sujeción y la posibilidad de la versión enchufable permite la aplicación para todos los orificios del depósito. La mezcla de añadido lavaparabrisas y agua puede realizarse en el adaptador durante el llenado a través de válvulas independientes.
