Adattatore di rifornimento Somac® G4 Blue
Efficiente, ergonomico e facile da riparare
Il futuro del rifornimento dei sistemi vettura sulla vostra linea di montaggio: l’adattatore di rifornimento è il nucleo tecnologico di un impianto di rifornimento e determina essenzialmente la qualità del rifornimento e il tempo di processo (in particolare in caso di un rifornimento vuoto-pressione). Allo stesso tempo, l’adattatore di rifornimento è il componente dell’impianto di rifornimento che viene maggiormente sollecitato. Pertanto, la quarta generazione di adattatori Somac® impone gli standard più elevati, in particolare in termini di efficienza, ergonomia e capacità di riparazione.
I vantaggi per voi
- Più veloce: fino al 20%
- Più leggero: mediamente del 20%
- Più ergonomico: nuovo benchmark
- Moduli elettronici incapsulati
- Riparazione migliorata
Efficienza
Nuovi materiali e procedure di lavorazione modernizzate concorrono per la prima volta alla realizzazione di un design che combina la massima funzionalità con un peso ridotto al minimo. Sulla base di una geometria dei flussi ottimizzata, gli adattatori G4 Blue di Dürr Somac sono fino al 20% più rapidi. Valvole speciali garantiscono velocità di flusso elevate durante evacuazione e rifornimento. Inoltre, gli adattatori si adattano in modo ottimale alle geometrie dei serbatoi dei veicoli e degli impianti.
Ergonomia

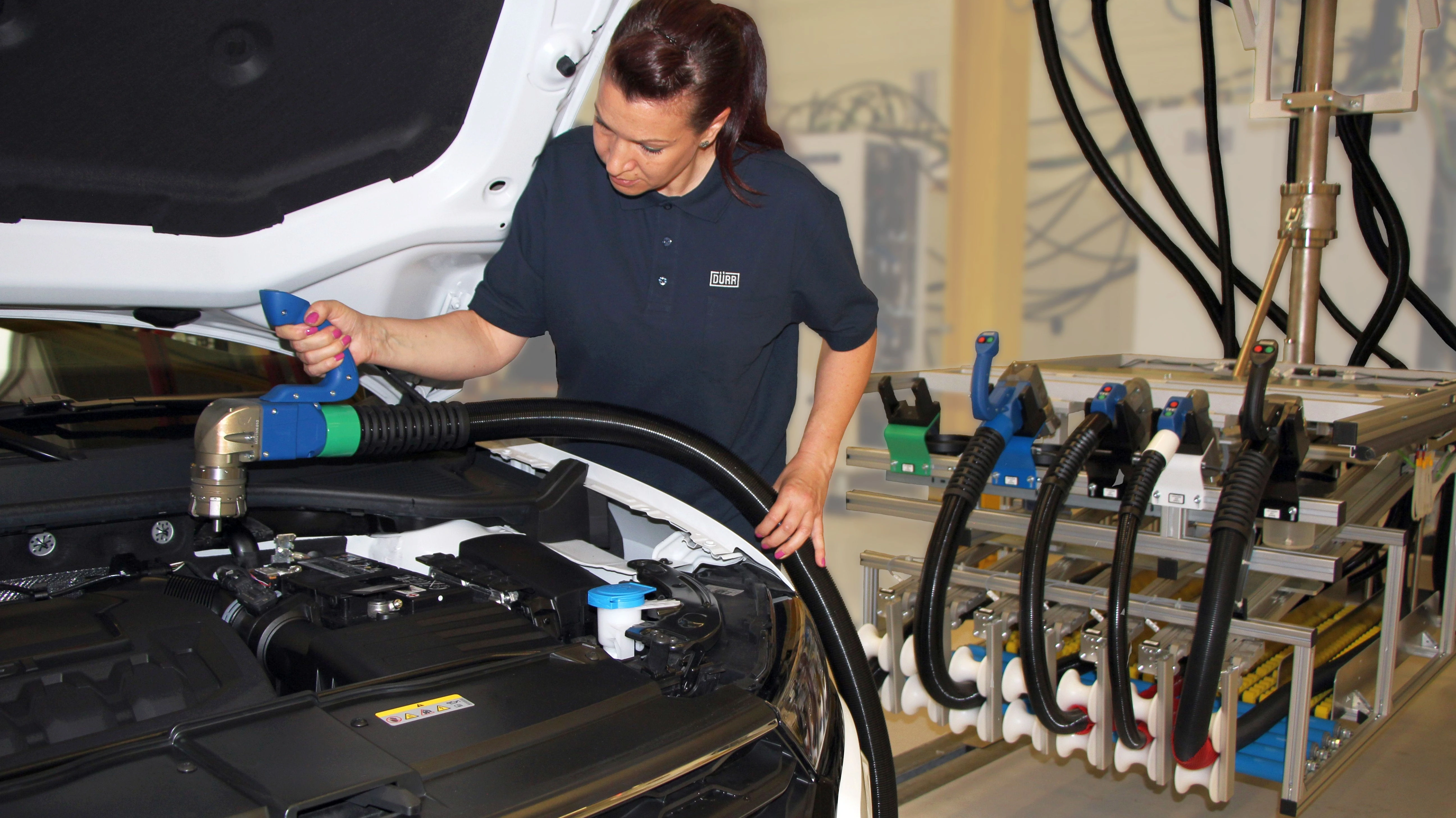

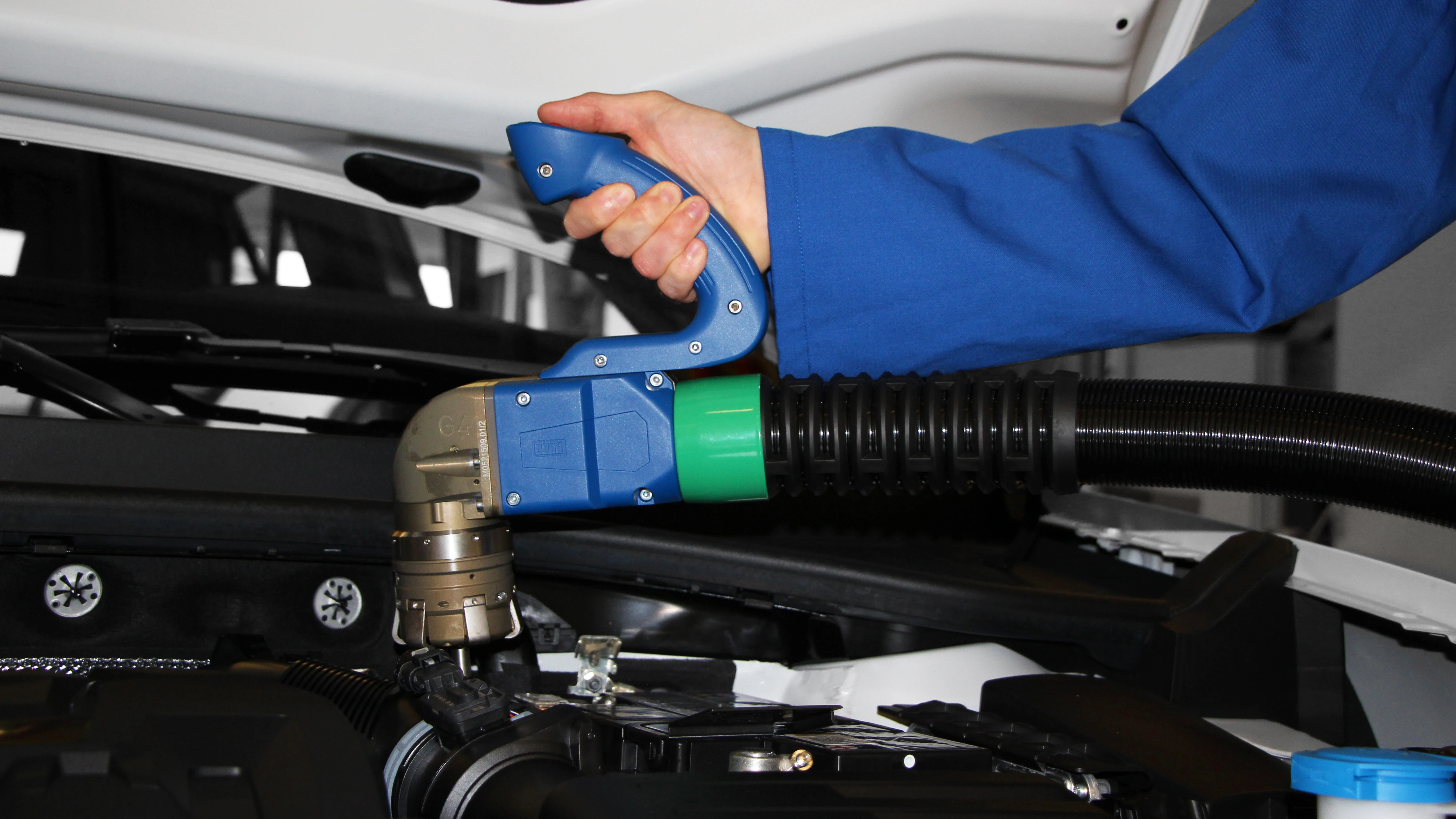

Per gli operatori degli impianti di rifornimento, l’adattatore è uno strumento da avere sempre a portata di mano per ogni veicolo. Il peso ridottissimo e la posizione ergonomica dell’impugnatura dell’adattatore riducono il carico fisico per gli operatori e consentono l’utilizzo con una sola mano.

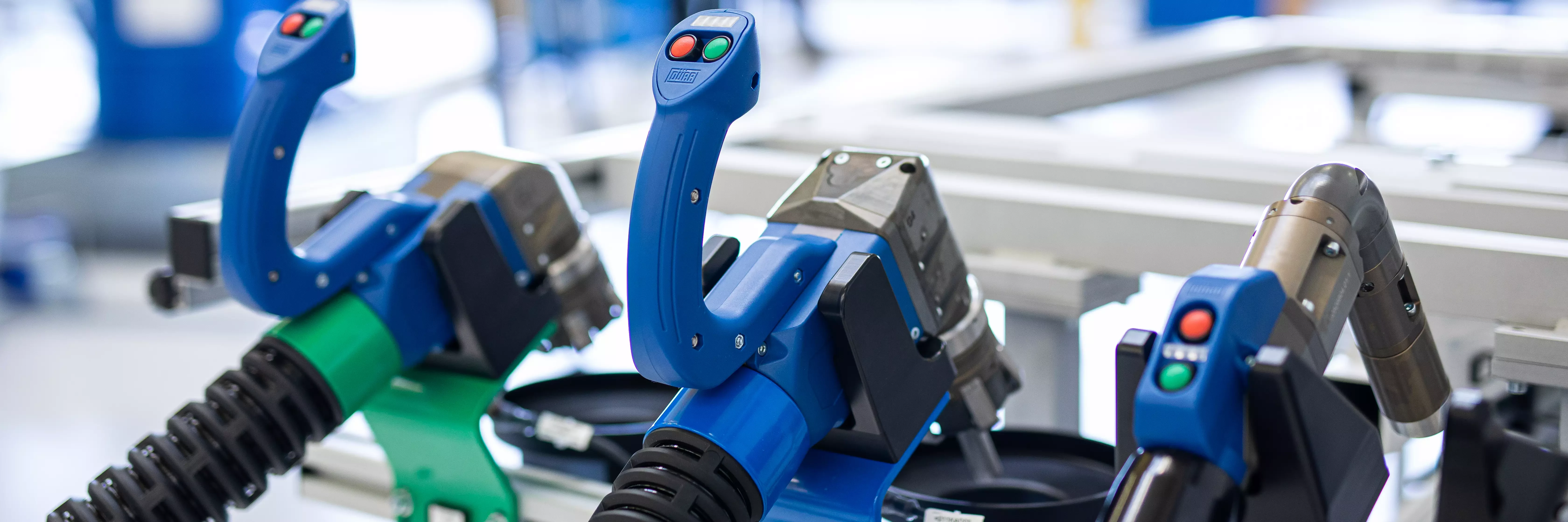

Le due versioni delle impugnature per G4 Blue impongono nuovi standard ergonomici e sono intercambiabili. La scelta varia in base alla posizione dell’operatore durante l’adattamento sul veicolo. Inoltre, nuovi materiali, bordi arrotondati e una forma ovale delle manopole migliorano le caratteristiche di impugnatura.
Capacità di riparazione

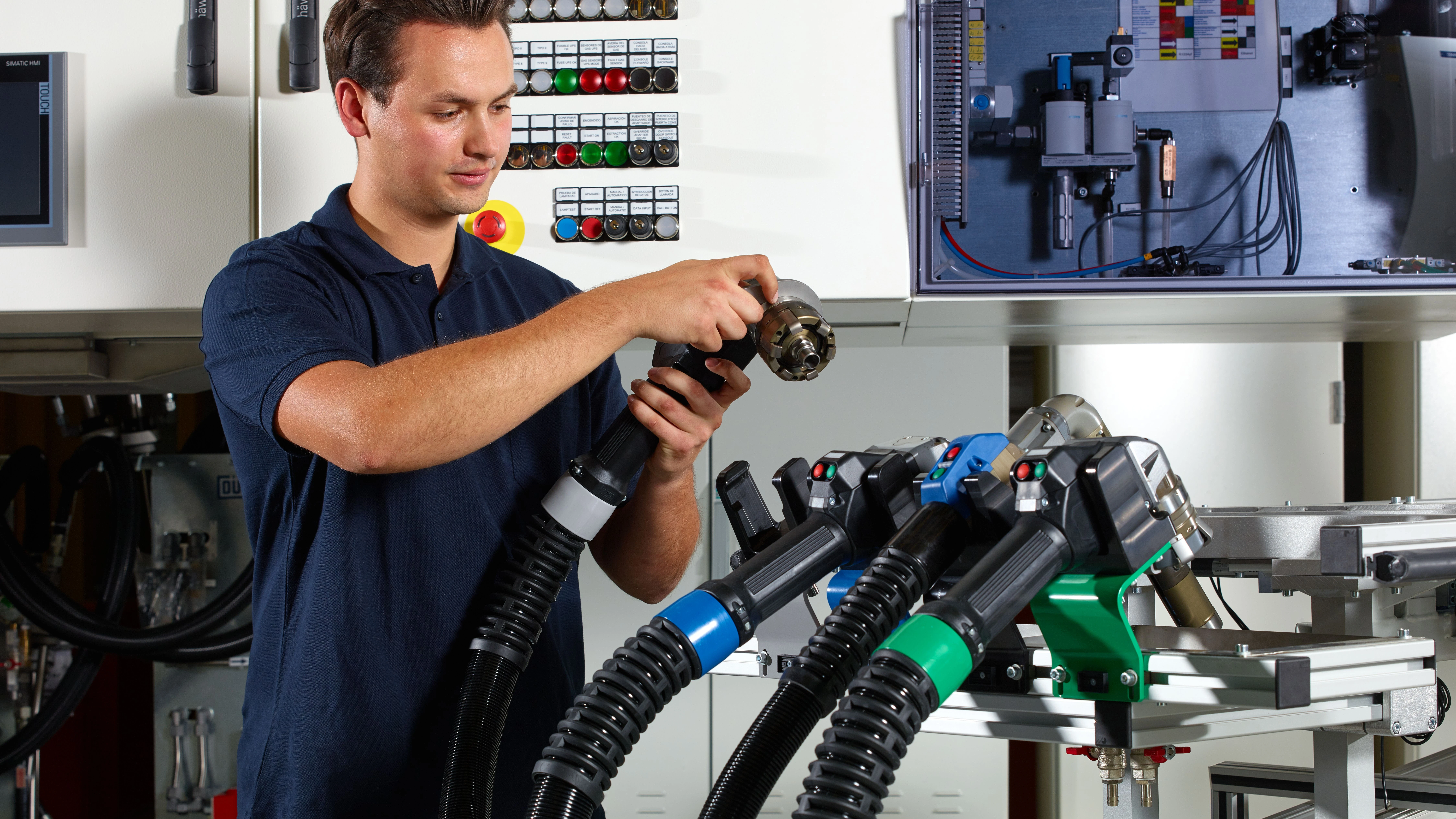

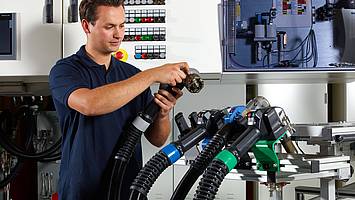

La qualità dei nostri adattatori G4 Blue si riflette nella durata di vita, nelle impugnature a doppio guscio, nella rapida capacità di sostituzione di componenti rilevanti e nelle soluzioni di riparazione digitali. Le teste degli adattatori sono realizzate in una lega in alluminio coatizzata. Ciò le rende leggere, ma allo stesso tempo resistenti ai danni. Una robustezza elevata è garantita inoltre da componenti elettronici e cablaggi a prova di umidità.
Tramite l’elettronica integrata dell’adattatore di rifornimento G4 Blue è possibile leggere tutti i dati memorizzati e salvarli per un’ulteriore elaborazione. Il software Access di G4 Blue fornito in dotazione consente il controllo remoto di tutti gli adattatori collegati tramite la rete dell’impianto.
Le sue funzioni comprendono:
- Controllo e ricerca guasti
- Upload del firmware
- Visualizzazione di configurazione/dati di calibrazione e
- Visualizzazione delle impostazioni effettuate in produzione.
Software G4 Blue Advanced
Oltre alle funzioni di Access citate, il software G4 Blue Advanced supporta il personale addetto alla manutenzione e alla riparazione nella calibrazione dei sensori e nella verbalizzazione dei dati di manutenzione e consente un reset dei contatori di ciclo. I sensori utilizzati possono essere calibrati con precisione separatamente dall’impianto di rifornimento. I lavori di manutenzione e calibrazione eseguiti possono essere documentati nel comando adattatori con data e firma.
La quarta generazione di adattatori di rifornimento Somac® è adatta per tutti i composti di rifornimento. Per la calibrazione offline dei sensori consigliamo MAT.
Utilities
Con gli adattatori per refrigerante G4 Blue, la riduzione del peso del 30% è particolarmente significativa e sgrava notevolmente la valvola di climatizzazione dei veicoli. Il diametro ridotto dell’accoppiamento pneumatico ad alta pressione consente un accesso migliore alle valvole dei sistemi di climatizzazione dei veicoli. A seconda dell’accessibilità nel veicolo, possono essere allestiti adattatori con accoppiamento angolato a 0° o 90° e provvisti di prolunghe.

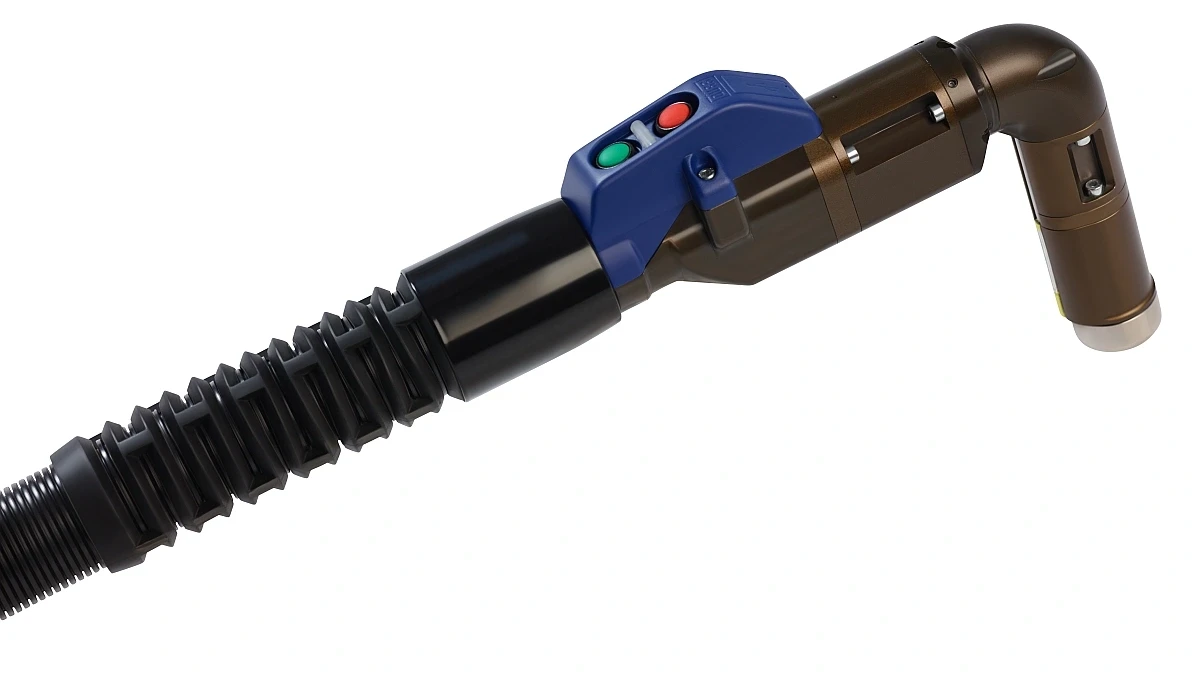

Un adattatore, due composti di rifornimento – L’adattatore G4 Blue Twin A/C fornisce per la prima volta la flessibilità desiderata nella fase di passaggio da R134a a R1234yf. La funzione dell’accoppiamento Twin A/C garantisce il rifornimento con l’agente refrigerante adatto.
Il rifornimento con R744 richiede, per via dell’elevata pressione di rifornimento fino a 100 bar, una sicurezza elevata affinché l’adattatore non si stacchi dal sistema vettura durante il rifornimento o non perda tenuta. L’accoppiamento pneumatico utilizza pertanto un meccanismo di serraggio brevettato che sfrutta la pressione di rifornimento del composto garantendo così un collegamento resistente e sicuro al sistema vettura, fino al termine del rifornimento.
La struttura modulare dei meccanismi di serraggio dei nostri adattatori consente l’applicazione per pressoché tutte le geometrie di collegamento dei serbatoi dei sistemi di frenata, radiatore o servosterzo. È possibile impostare una regolazione del livello continua per diversi liquidi nel serbatoio dei veicoli. Questo consente di effettuare un adattamento automatico delle posizioni degli ugelli di rifornimento per regolare il livello dei liquidi da 0 mm a 88 mm. Un sistema di misurazione del percorso integrato monitora il posizionamento in modo affidabile.
Integrate la vostra produzione con adattatori G4 Blue con protezione antiesplosione per liquido lavavetri con conducibilità integrata continua (fra cui sistemi di impugnatura e tubi flessibili di protezione). La struttura modulare dei meccanismi di serraggio e la possibilità di esecuzione degli innesti consentono l’applicazione a tutti i tipi di aperture dei serbatoi. La miscela di liquido lavavetri e acqua può avvenire durante il rifornimento tramite apposite valvole nell’adattatore.
