案例记录
为了进一步了解ORC,我们将向您展示我们的技术细节。

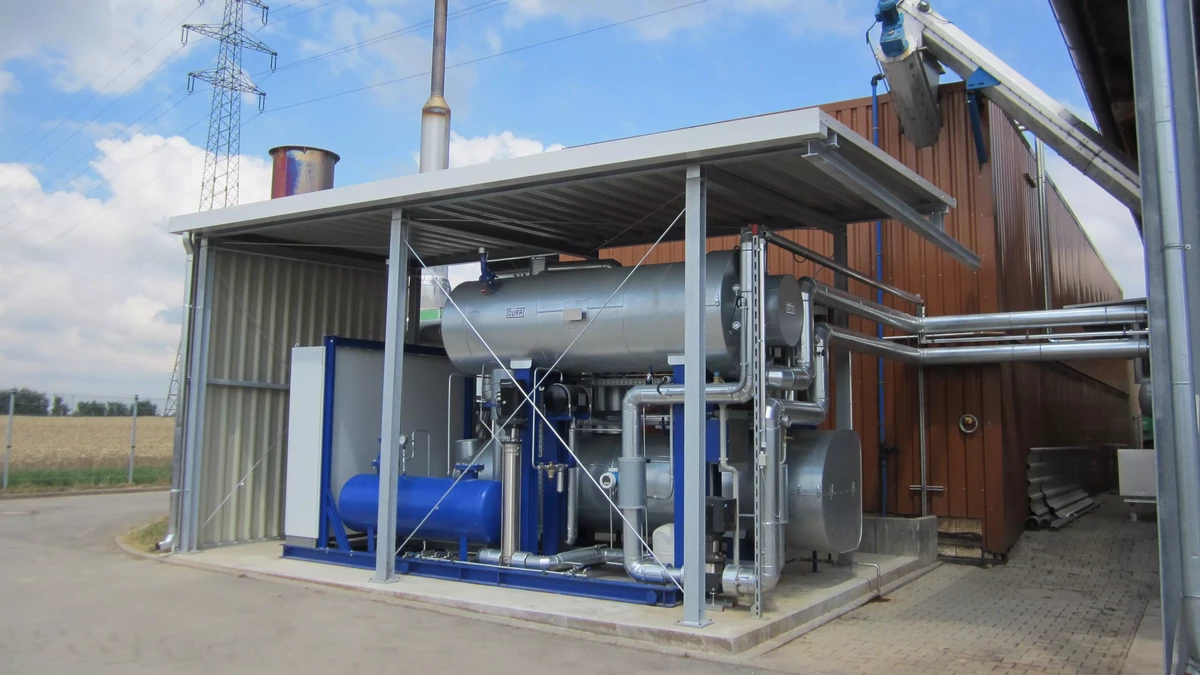

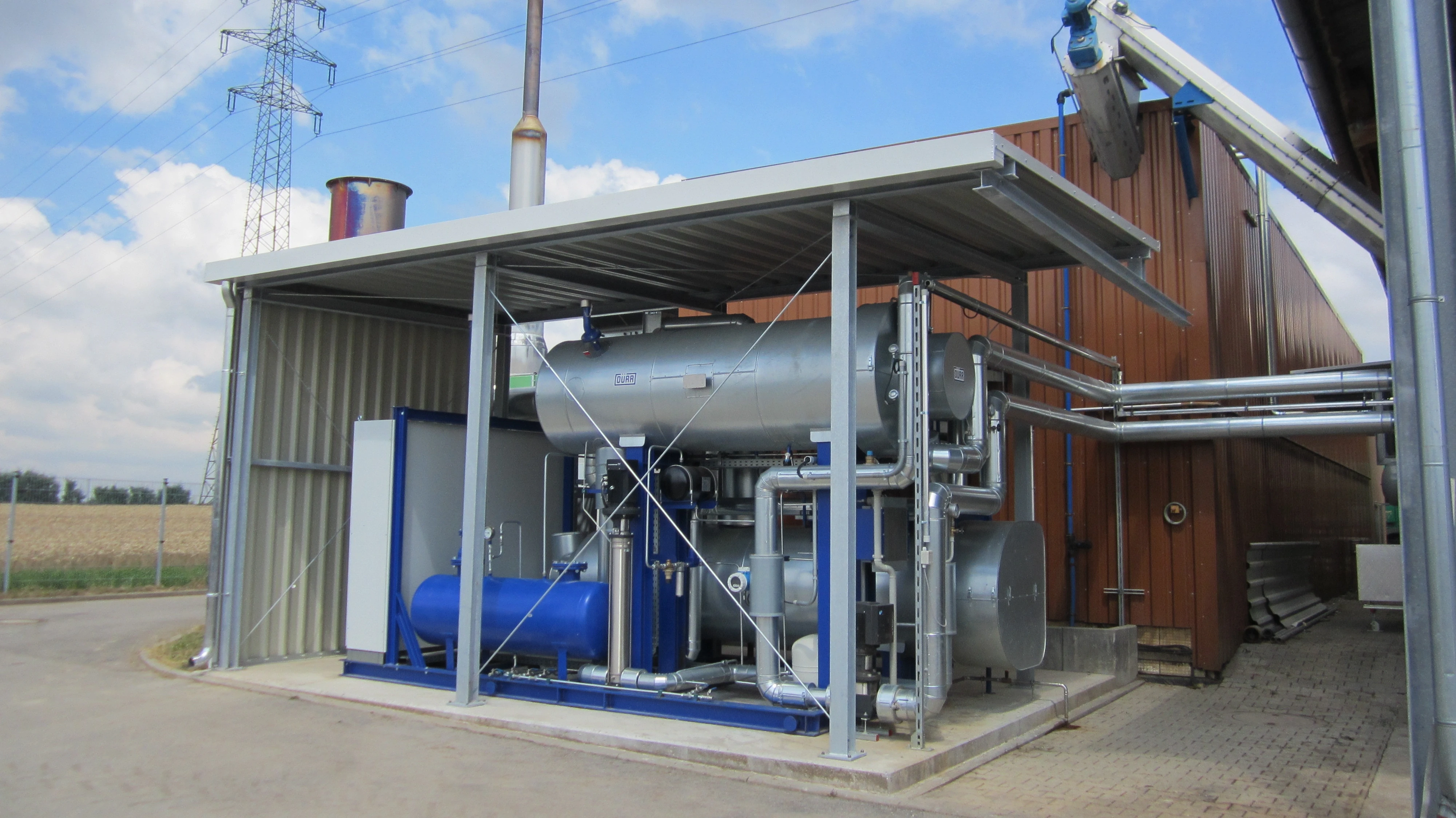

德国科恩韦斯特海姆
事实一瞥
- 客户: KWA Bioenergie GmbH & Co. Kraftwerk Römerhügel KG
- 应用:沼气
- 型号: Cyplan® ORC 70 HT CHP
- 热源: Jenbacher jms 312 (526 kW)
- 排热:90° C的热水(余热管网)
- 位置:德国科恩韦斯特海姆
- 描述:发动机废气
- 状态:自2013年起运行至今
目标是什么?
客户通过沼气热电联产厂(CHP)发电和供热。产生的热量输送至区域供热管网,除了学校中心和工业工厂外,它还可以满足沼气厂的供热需求。为了增加电力输出,应安装ORC系统,该系统将CHP废气的部分热能转化为电能。这里的挑战是集成ORC系统,同时保持现有的加热理念。
我们的解决方案是什么?
对于本项目,我们已安装Cyplan® ORC 70 HT CHP作为合适的ORC模块,其提供约275 kWth的热功率。该模块可在高达95° C的温度下灵活排热,因此我们的热冷凝器实现了非接触。它的另一个优势是结构紧凑,非常节省空间。该项目和卓越创新荣获了巴登-符腾堡州环境技术奖。
为什么采用Cyplan ORC技术?
在本例中,Cyplan® ORC系统的优势是烟气直接蒸发,因而是一项伟大的创新。通过简单集成,ORC系统的传输损耗降至最低,因此系统的效率达到最高、最佳。由于易损件数量较少,客户将要承担的维护成本最低,从而确保总体套件经济实惠。这为实现最高盈利提供了基础。此外,我们的系统可在高达90° C的温度下排热,并且具有发电废气热交换器。
毫无例外,对于此性能等级,我们在有机朗肯循环市场中具有无与伦比的地位。
印度尼西亚拉亨东
事实一瞥
- 客户:deutsches GeoForschungsZentrum
- 应用:地热能
- 型号: Cyplan® ORC 500 LT
- 热源:热水中间回路
- 排热:干式冷却器
- 位置:印度尼西亚拉亨东
- 描述:热水
- 状态:自2017年起运行至今
目标是什么?
此项目的基础是地热蒸汽涡轮。热水从地热井抽出到地表。借助于分离器,水从蒸汽中分离出来。蒸汽在涡轮中用于发电。为了增加地热供应潜力,必须将剩余热水的热能转化为电能。这里的挑战是集成ORC设备,同时保持上游发电过程。此外,ORC模块必须适应当地的环境条件,并且能够处理管网波动。
我们的解决方案是什么?
此项目中安装的是Cyplan®ORC 500 LT,它将原本不用于发电的热水转换成电能,而不影响拟建的地热发电厂的运行。
为什么采用Cyplan ORC技术?
由于所有设备部件均设计可靠,即使在困难条件下,使用寿命也有可能会延长。使用的工作介质根据框架条件单独选择。这样既可以实现较高的电气效率,又能显著提高整个过程的效率。由于易损件数量较少,客户将要承担的维护成本最低,从而确保总体套件经济实惠。这为实现最高盈利提供了基础。

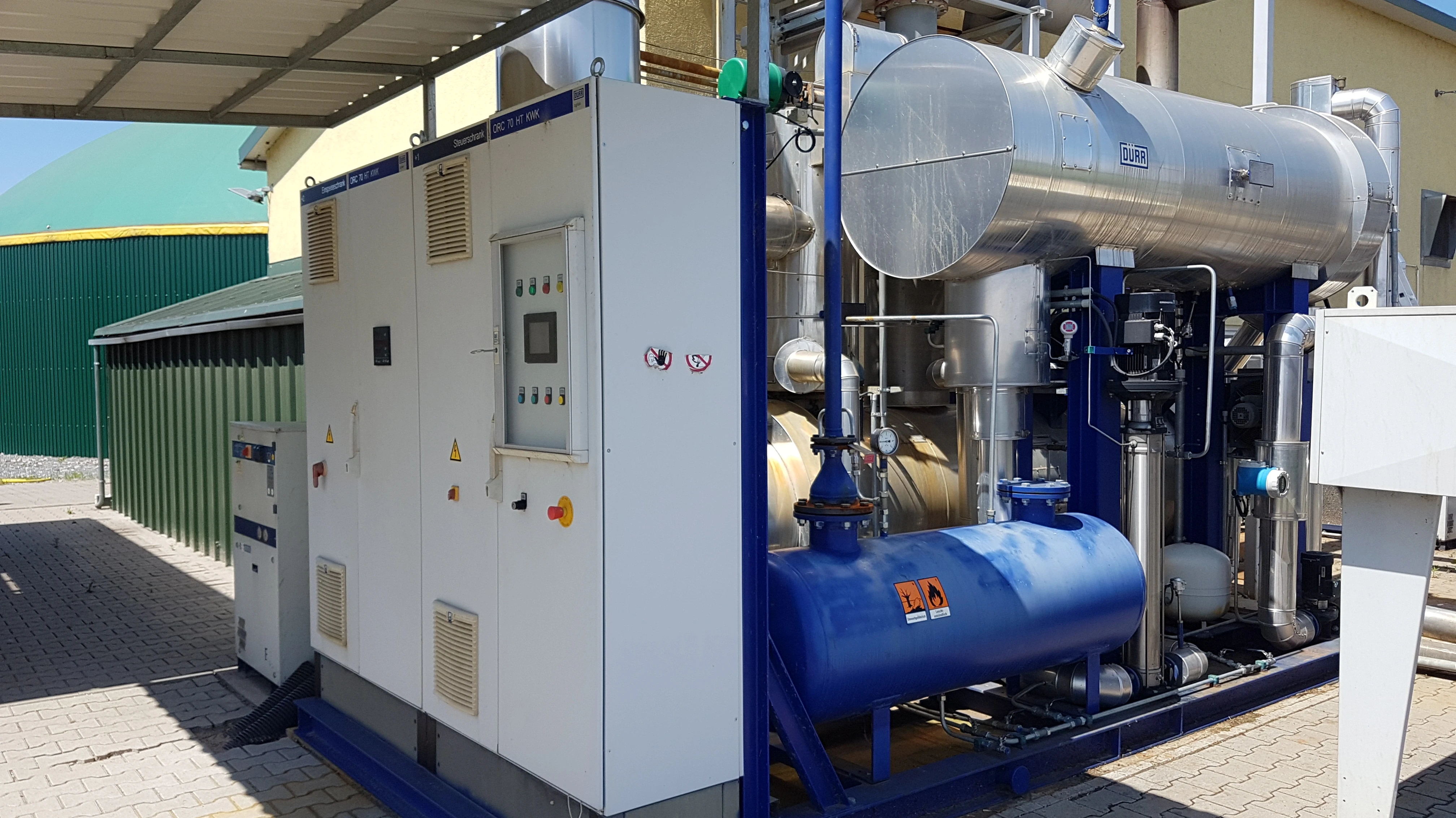

德国Groß-Gerau
事实一瞥
- 客户: Stadtwerke Groß-Gerau Versorgungs GmbH
- 应用:沼气
- 型号:Cyplan® ORC 70 HT CHP
- 状态:自2012年起运行至今
- 热源: MWM TCG 2016 V16C (800kW)
- 排热:90° C的热水(药草烘干设施)
- 位置:德国Groß-Gerau
- 描述:发动机废气
目标是什么?
客户通过沼气热电联产厂(CHP)发电和供热。CHP在平衡过程中产生的热量超过了沼气厂所能产生的热量。ORC系统的安装应从根本上改变加热理念。通过安装ORC系统,电流效率显著提高,ORC系统的废热在90° C的温度水平下为邻近的药草干燥厂输送热量。
这里的挑战是首次在该领域集成商业化Cyplan CHP概念。该创新后来荣获巴登-符腾堡州的环境技术奖。
我们的解决方案是什么?
对于本项目,我们已安装Cyplan® ORC 70 HT CHP作为合适的ORC模块,其提供约275 kWth的热功率。该模块可在高达95° C的温度下灵活排热,因此我们的热冷凝器实现了非接触。它的另一个优势是结构紧凑,非常节省空间。
为什么采用Cyplan ORC技术?
在本例中,Cyplan®ORC系统的优势是烟气直接蒸发,因而是一项伟大的创新。通过简单集成,ORC系统的传输损耗降至最低,因此系统的效率达到最高、最佳。由于易损件数量较少,客户将要承担的维护成本最低,从而确保总体套件经济实惠。这为实现最高盈利提供了基础。此外,我们的系统可在高达90° C的温度下排热,并且具有发电废气热交换器。
毫无例外,对于此性能等级,我们在有机朗肯循环市场中具有无与伦比的地位。
