  • Cyplan® ORC 500kW
  • Cyplan® ORC in Lahendong, Indonesia

Historique

Nous tenons à vous montrer notre technologie en détail afin d'en apprendre plus sur notre ORC.

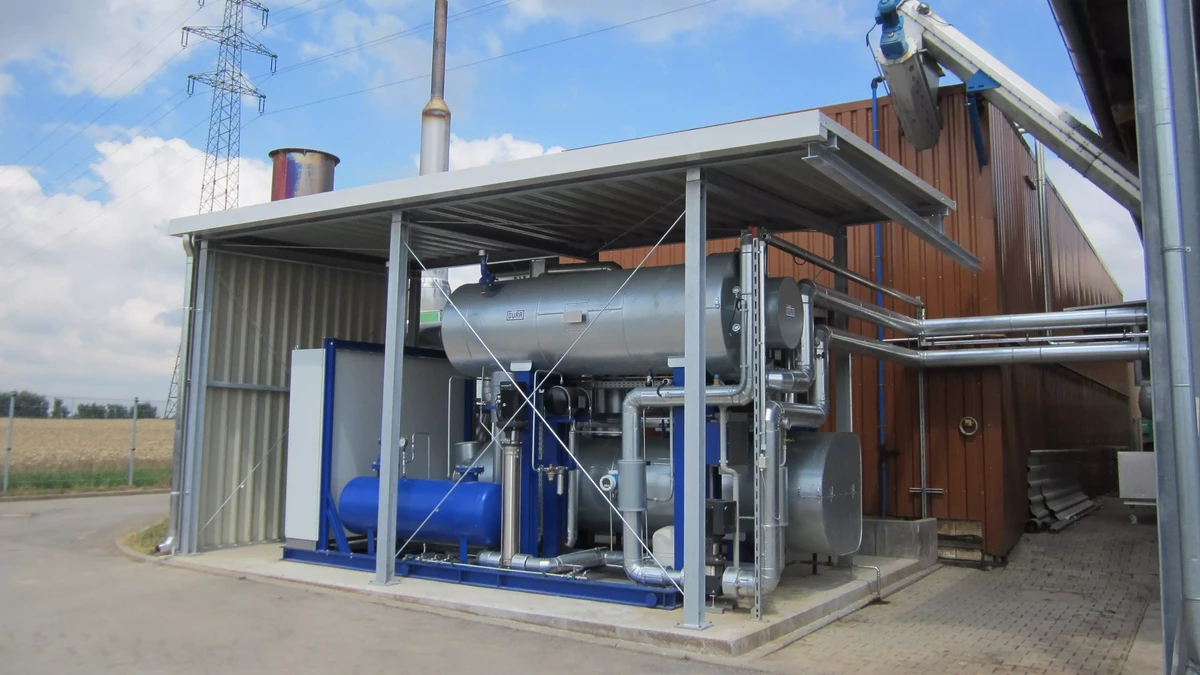

Kornwestheim, Allemagne

Aperçu des faits

  • Client : KWA Bioenergie GmbH & Co. Kraftwerk Römerhügel KG
  • Application : Biogaz
  • Modèle : CHP Cyplan® ORC 70 HT
  • Source de chaleur : Jenbacher jms 312 (526 kW)
  • Extraction de chaleur : eau chaude à 90 °C (réseau de chaleur résiduelle)
  • Lieu : Kornwestheim, Allemagne
  • Description : moteur gaz d'échappement
  • Situation : en fonctionnement depuis 2013

Quel est l'objectif ?

Le client produit de l'électricité et de la chaleur dans une centrale combinée de chaleur et d'électricité alimentée au biogaz (CHP). La chaleur produite alimente un réseau de chauffage urbain qui couvre également les besoins en chaleur de la centrale de biogaz mais aussi ceux d'un centre scolaire et d'usines industrielles. Afin d'augmenter la production d'alimentation électrique, un système ORC doit être installé. Celui-ci convertit partiellement l'énergie thermique du gaz de combustion CHP en énergie électrique. L'intégration du système ORC en parallèle du maintien du concept de chaleur existante représentait ici un défi.



Notre solution ?

Pour ce projet, nous avons installé une CHP Cyplan® ORC 70 HT comme module ORC adapté qui fournit environ 275 kWth. L'extraction de chaleur flexible jusqu'à 95 °C conduit jusqu'à notre condensateur de chaleur intact. Ce module compact présente un autre avantage, celui du faible encombrement. Ce projet, ainsi que l'innovation prédominante, ont été soutenus par le prix de la technologie environnementale du Bade-Wurtemberg.



Pourquoi la technologie Cyplan® ORC ?

L'avantage d'un système Cyplan® ORC, comme dans le cas présent, est la grande innovation due à l'évaporation directe des gaz de combustion. Les pertes du système ORC liées à la transmission sont minimisées par la simple intégration qui occasionne l'efficacité la plus élevée et la plus performante. En raison du faible nombre de pièces d'usure, le client ne devra supporter que des frais de maintenance minimes, garantissant ainsi un pack dans l'ensemble économique. Une base pour la meilleure rentabilité possible. De plus, nos systèmes proposent une extraction de chaleur jusqu'à 90 °C et un échangeur de chaleur des gaz d'échappement produisant de l'énergie.

Sans exception et dans cette catégorie de performances, nous sommes inégalés sur le marché des cycles organiques de Rankine.

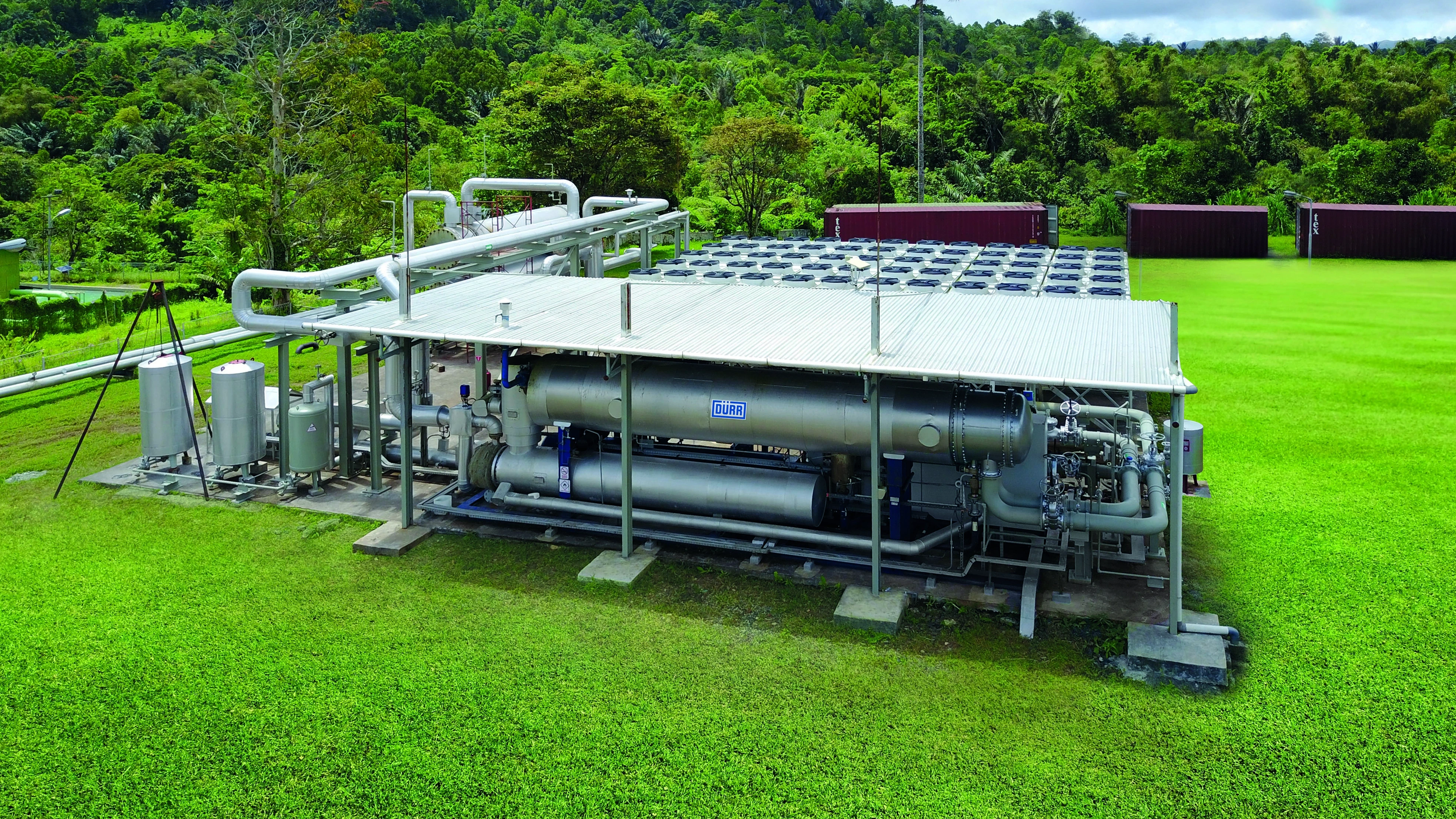

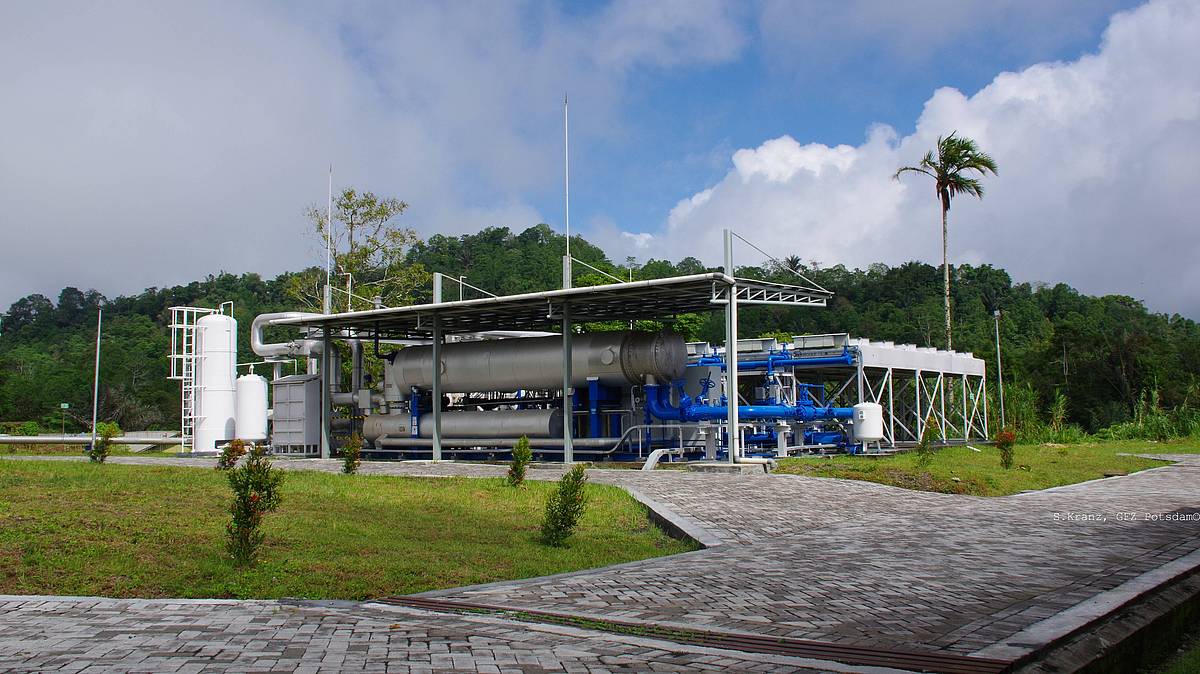

Lahendong, Indonésie

Aperçu des faits

  • Client : Deutsches GeoForschungsZentrum
  • Application : Énergie géothermique
  • Modèle : Cyplan® ORC 500 LT
  • Source de chaleur : boucle intermédiaire d'eau chaude
  • Extraction de chaleur : refroidisseur sec
  • Lieu : Lahendong, Indonésie
  • Description : eau chaude
  • Situation : en fonctionnement depuis 2017

Quel est l'objectif ?

Ce projet a pour base une turbine à vapeur géothermique. L'eau thermique est pompée depuis un puits géothermique vers la surface. L'eau est séparée de la vapeur à l'aide d'un séparateur. La vapeur est utilisée dans une turbine pour produire de l'électricité. Afin d'augmenter le potentiel d'approvisionnement en énergie géothermique, l'énergie thermique de l'eau thermique résiduelle doit être convertie en énergie électrique. L'intégration de la centrale ORC en parallèle du maintien du processus de production d'électricité en amont représentait ici un défi. De plus, le module ORC doit répondre à des conditions environnementales locales et doit pouvoir gérer les fluctuations du réseau.



Notre solution ?

Pour ce projet, une Cyplan® ORC 500 LT a été installée : elle transforme en énergie électrique l'eau chaude qui ne serait pas utilisée autrement pour la production d'électricité, sans affecter le fonctionnement de la centrale géothermique proposée.



Pourquoi la technologie Cyplan® ORC ?

En raison de leur construction robuste, tous les composants de la centrale ont une longue durée de vie même dans des conditions difficiles. Le fluide de travail utilisé est sélectionné individuellement selon les conditions de la structure. Cela permet d'obtenir une efficacité électrique élevée et augmente l'efficacité de l'ensemble du processus de manière significative. En raison du faible nombre de pièces d'usure, le client ne devra supporter que des frais de maintenance minimes, garantissant ainsi un pack dans l'ensemble économique. Une base pour la meilleure rentabilité possible.

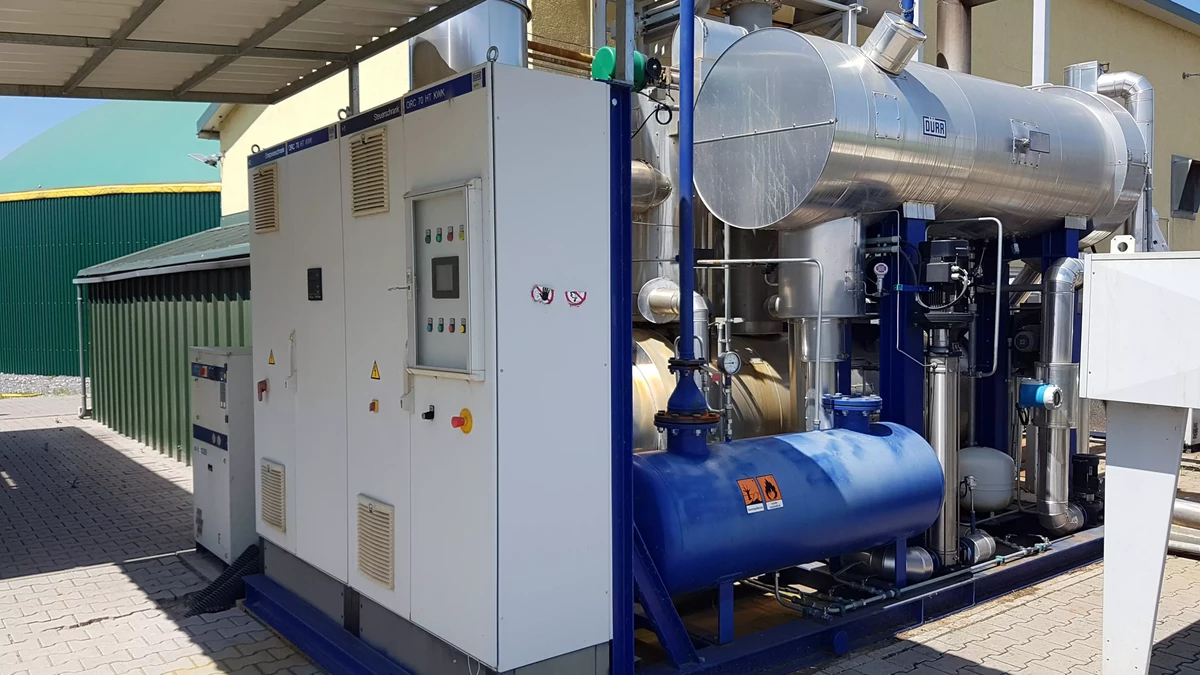

Groß-Gerau, Allemagne

Aperçu des faits

  • Client : Stadtwerke Groß-Gerau Versorgungs GmbH
  • Application : Biogaz
  • Modèle : CHP Cyplan® ORC 70 HT
  • Situation : en fonctionnement depuis 2012
  • Source de chaleur : MWM TCG 2016 V16C (800 kW)
  • Extraction de chaleur : eau chaude à 90 °C (usine de séchage d'herbe)
  • Lieu : Groß-Gerau, Allemagne
  • Description : moteur gaz d'échappement

Quel est l'objectif ?

Le client produit de l'électricité et de la chaleur dans une centrale combinée de chaleur et d'électricité alimentée au biogaz (CHP). La CHP produit plus de chaleur sur un bilan qu'il ne peut en être utilisé sur la centrale de biogaz. L'installation du système ORC devrait changer fondamentalement le concept de chauffage. En installant le système ORC, l'efficacité actuelle augmente de manière significative et la chaleur résiduelle du système ORC libère de la chaleur à un niveau de température de 90 °C pour une usine de séchage d'herbe voisine.

L'intégration du premier concept Cyplan CHP commercial dans le domaine représentait ici un défi. Cette innovation a été récompensée plus tard par le prix de la technologie environnementale du Bade-Wurtemberg.

Notre solution ?

Pour ce projet, nous avons installé une CHP Cyplan®ORC 70 HT comme module ORC adapté qui fournit environ 275 kWth. L'extraction de chaleur flexible jusqu'à 95 °C conduit jusqu'à notre condensateur de chaleur intact. Ce module compact présente un autre avantage, celui du faible encombrement.



Pourquoi la technologie Cyplan® ORC ?

L'avantage d'un système Cyplan® ORC, comme dans le cas présent, est la grande innovation due à l'évaporation directe des gaz de combustion. Les pertes du système ORC liées à la transmission sont minimisées par la simple intégration qui occasionne l'efficacité la plus élevée et la plus performante. En raison du faible nombre de pièces d'usure, le client ne devra supporter que des frais de maintenance minimes, garantissant ainsi un pack dans l'ensemble économique. Une base pour la meilleure rentabilité possible. De plus, nos systèmes proposent une extraction de chaleur jusqu'à 90 °C et un échangeur de chaleur des gaz d'échappement produisant de l'énergie.

Sans exception et dans cette catégorie de performances, nous sommes inégalés sur le marché des cycles organiques de Rankine.
