Histórico de caso
Para obter uma visão mais aprofundada sobre nossos ORCs, queremos mostrar detalhadamente a nossa tecnologia.

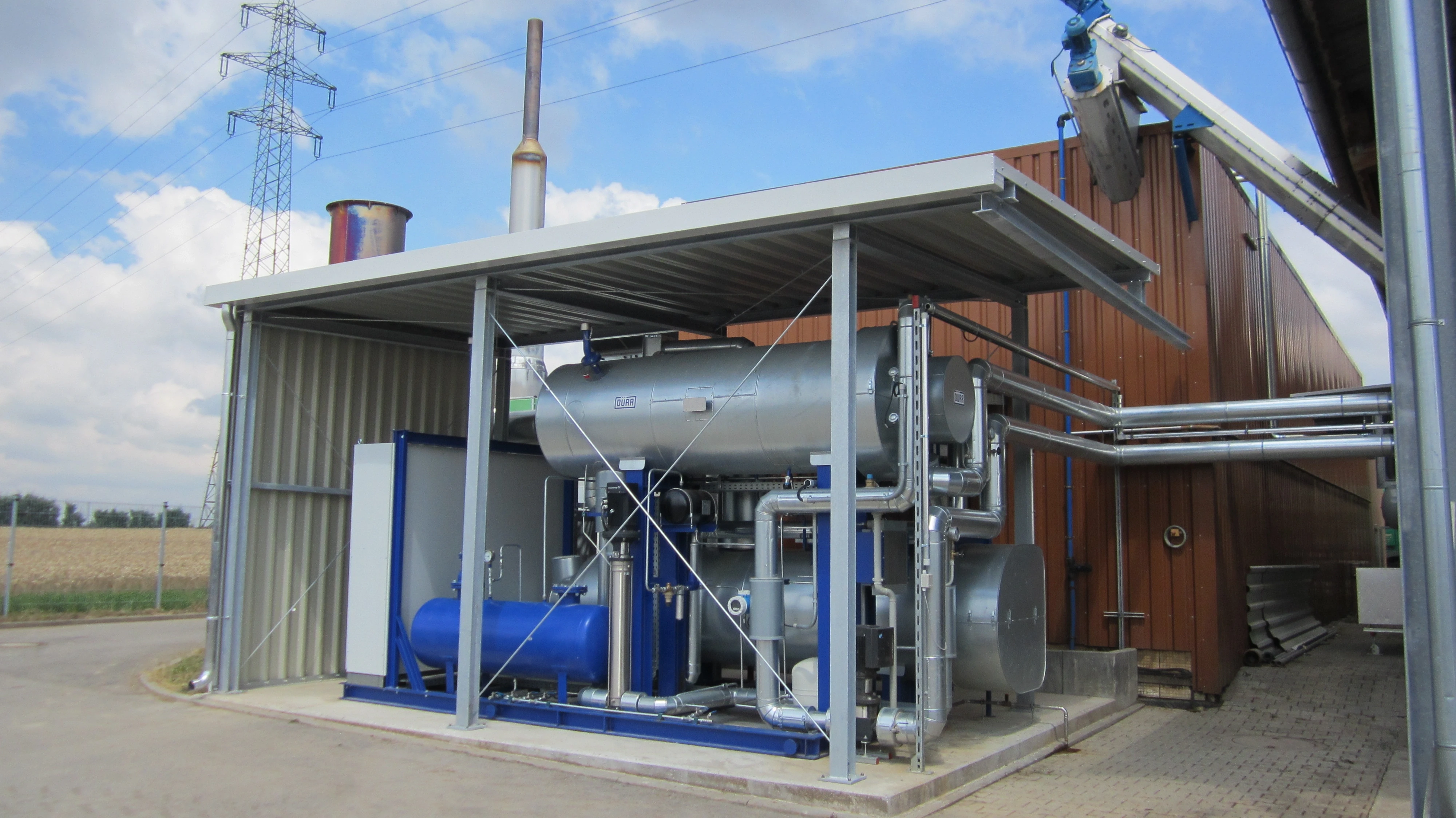

Kornwestheim, Alemanha
Resumo dos fatos
- Cliente: KWA Bioenergie GmbH & Co. Kraftwerk Römerhügel KG
- Aplicação: Biogás
- Modelo: Cyplan® ORC 70 HT CHP
- Fonte de calor: Jenbacher jms 312 (526 kW)
- Extração de calor: água quente a 90° (rede de calor residual)
- Localização: Kornwestheim, Alemanha
- Descrição: emissão de gases de motor
- Status: em operação desde 2013
Qual é o objetivo?
O cliente gera eletricidade e calor em uma instalação de calor e eletricidade combinada (CHP), alimentada com biogás. O calor gerado é alimentado em uma rede de aquecimento distrital, a qual abrange também a demanda de calor da instalação de biogás, além de um centro escolar e instalações industriais. Para aumentar a saída de energia elétrica, um sistema de ORC deve ser instalado, o qual converterá a energia térmica dos gases de combustão de CHP parcialmente em energia elétrica. O desafio aqui, era a integração do sistema de ORC, mantendo, ao mesmo tempo, o conceito de calor existente.
Qual foi a nossa solução?
Para este projeto, instalamos um Cyplan® ORC 70 HT CHP como módulo de ORC adequado, que fornece aproximadamente 275 kW. A extração de calor flexível de até 95° C leva ao nosso condensador de calor intocado. Outra vantagem, é que esse módulo compacto economiza muito espaço. O projeto e a inovação predominante foram consagrados pelo Environmental Technology Award da cidade de Baden-Württemberg.
Por que a Tecnologia de ORC Cyplan?
A vantagem de um sistema de ORC Cyplan® como neste caso, é a grande inovação, devido à evaporação direta dos gases de combustão. As perdas de transmissão do sistema de ORC são minimizadas pela simples integração, de forma que o sistema atinge a máxima e a melhor eficiência. Devido ao baixo número de peças sujeitas ao desgaste, o cliente incorrerá o mínimo de custos de manutenção, garantindo assim, um pacote geral econômico. Isso oferece a base para a máxima lucratividade. Além disso, nossos sistemas têm uma extração de calor de até 90° C e um trocador de calor de emissão de gases que gera energia.
Sem exceção, nesta classe de desempenho somos incomparáveis no mercado de Organic Rankine Cycle.
Lahendong, Indonésia
Resumo dos fatos
- Cliente: deutsches GeoForschungsZentrum
- Aplicação: Energia geotérmica
- Modelo: Cyplan® ORC 500 LT
- Fonte de calor: laço intermediário de água quente
- Extração de calor: refrigerador traseiro
- Localização: Lahendong, Indonésia
- Descrição: água quente
- Status: em operação desde 2017
Qual é o objetivo?
A base para este projeto é uma turbina de vapor geotérmica. A água térmica é bombeada para fora de um poço geotérmico para a superfície. Com a ajuda de um separador, a água é separada do vapor. O vapor é usado em uma turbina para gerar eletricidade. Para aumentar o potencial de alimentação geotérmico, a energia térmica da água térmica remanescente deve ser convertida em energia elétrica. O desafio aqui, era a integração da instalação de ORC, mantendo, ao mesmo tempo, o processo de geração de energia upstream. Além disso, o módulo de ORC deve atender as condições ambientais e se capaz de lidar com flutuações da rede.
Qual foi a nossa solução?
Neste projeto, um Cyplan® ORC 500 LT foi instalado, o qual converte a água quente que, de outra forma, não seria usada para a geração de energia em energia elétrica sem afetar a operação da instalação de energia geotérmica proposta.
Por que a Tecnologia de ORC Cyplan?
Devido ao design robusto de todos os componentes da instalação, vidas úteis longas são possíveis, mesmo sob condições difíceis. O meio de trabalho usado é selecionado individualmente, dependendo das condições conjunturais. Isso atinge eficiências elétricas altas e aumenta significativamente a eficácia de todo o processo. Devido ao baixo número de peças sujeitas ao desgaste, o cliente incorrerá o mínimo de custos de manutenção, garantindo assim, um pacote geral econômico. Isso oferece a base para a máxima lucratividade.

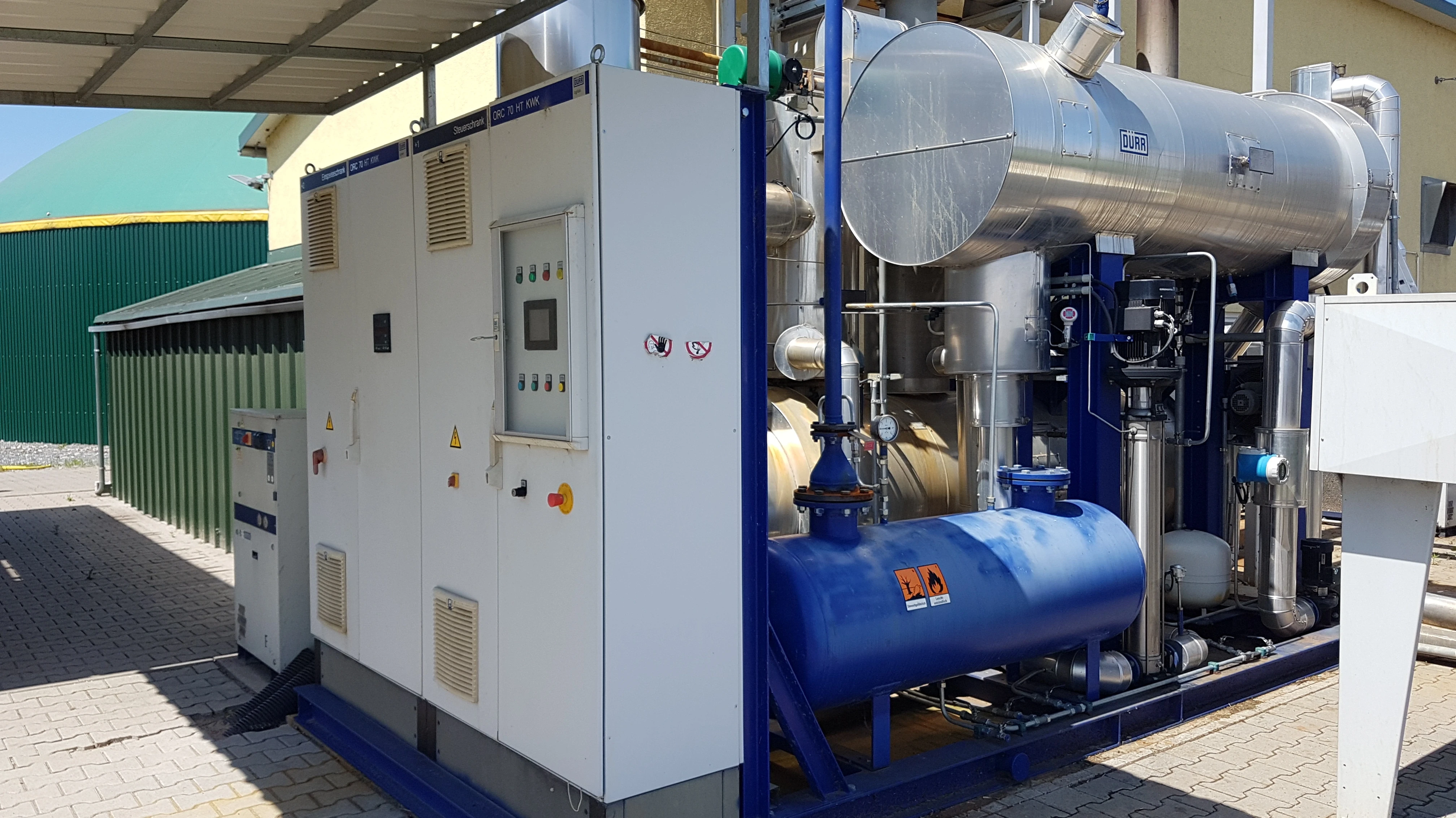

Groß-Gerau, Alemanha
Resumo dos fatos
- Cliente: Stadtwerke Groß-Gerau Versorgungs GmbH
- Aplicação: Biogás
- Modelo: Cyplan® ORC 70 HT CHP
- Status: em operação desde 2012
- Fonte de calor: MWM TCG 2016 V16C (800 kW)
- Extração de calor: água quente a 90° C (instalação de secagem de ervas)
- Localização: Groß-Gerau, Alemanha
- Descrição: emissão de gases de motor
Qual é o objetivo?
O cliente gera eletricidade e calor em uma instalação de calor e eletricidade combinada (CHP), alimentada com biogás. O CHP gera mais calor, do que pode ser usado na instalação de biogás. A instalação do sistema de ORC deveria, fundamentalmente, mudar o conceito de aquecimento. Ao instalar o sistema de ORC, a eficiência atual é aumentada significativamente e o calor residual do sistema de ORC, fornece calor a um nível de temperatura de 90° C para uma instalação de secagem de ervas adjacente.
O desafio aqui, era a integração do primeiro conceito de CHP Cyplan comercial do setor. Esta inovação recebeu, posteriormente, o Environmental Technology Award da cidade de Baden Württemberg.
Qual foi a nossa solução?
Para este projeto, instalamos um Cyplan® ORC 70 HT CHP como módulo de ORC adequado, que fornece aproximadamente 275 kW. A extração de calor flexível de até 95° C leva ao nosso condensador de calor intocado. Outra vantagem, é que esse módulo compacto economiza muito espaço.
Por que a Tecnologia de ORC Cyplan?
A vantagem de um sistema de ORC Cyplan® como neste caso, é a grande inovação, devido à evaporação direta dos gases de combustão. As perdas de transmissão do sistema de ORC são minimizadas pela simples integração, de forma que o sistema atinge a máxima e a melhor eficiência. Devido ao baixo número de peças sujeitas ao desgaste, o cliente incorrerá o mínimo de custos de manutenção, garantindo assim, um pacote geral econômico. Isso oferece a base para a máxima lucratividade. Além disso, nossos sistemas têm uma extração de calor de até 90° C e um trocador de calor de emissão de gases que gera energia.
Sem exceção, nesta classe de desempenho somos incomparáveis no mercado de Organic Rankine Cycle.
