Testowanie elektroniki w celu zapewnienia najwyższej jakości na końcu linii produkcyjnej
Liczba jednostek sterujących w samochodach stale rośnie. Ponieważ monitorują one wiele funkcji, ich weryfikacja i kalibracja jest niezbędnym elementem końcowego montażu pojazdu. Z tego powodu opracowaliśmy narzędzia pomiarowe i diagnostyczne specjalnie zoptymalizowane do tego zadania.
Wdrażając generację produktów x-tronic, nasi klienci korzystają z tych wewnętrznych opracowań Dürr Assembly Products:
- x-tronic balancer, mobilne urządzenie pomiarowe wspierające i optymalizujące regulację geometrii kół
- x-tronic carlink, przenośny interfejs diagnostyczny ECU

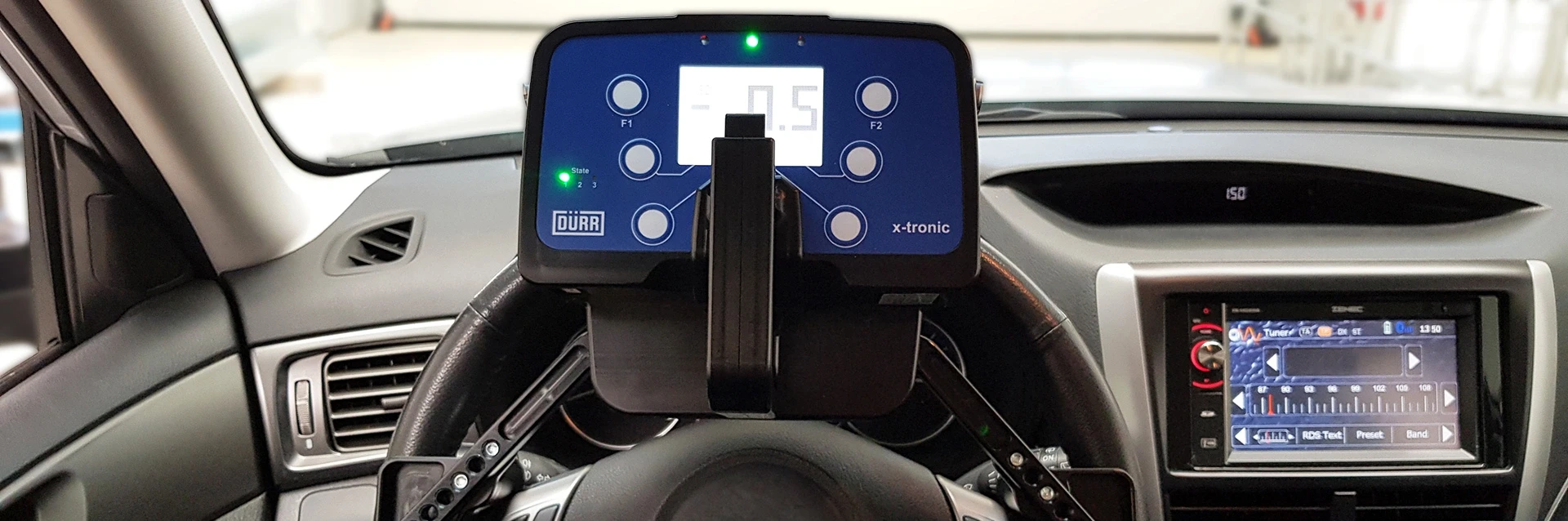

Wyważarka x-tronic
Wyważarka x-tronic to połączony system do pomiaru kąta skrętu kół pojazdów ("wyważarka kierownicy") i komunikacji z jednostkami sterującymi pojazdu (ECU). Dzięki sześciu przyciskom funkcyjnym wyważarka DI oferuje dodatkową możliwość interakcji z użytkownikiem (przypisanie, wybór, potwierdzenie). W tym przypadku sekwencja testowa jest kontrolowana przez komputer główny z systemem automatyzacji x-line.

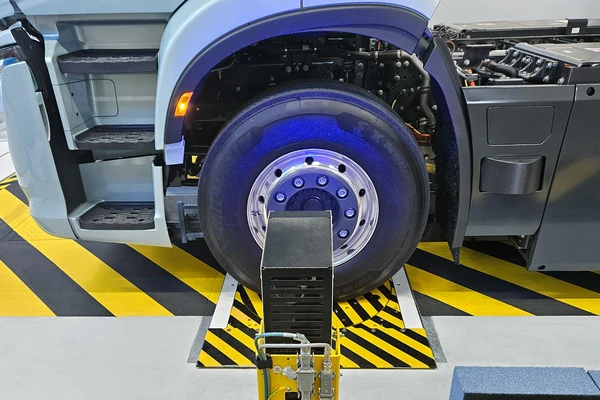

- Ustawianie zbieżności na stanowisku do geometrii kół z uwzględnieniem kąta skrętu kół i histerezy kąta skrętu kół
- Kalibracja czujników ESP, adaptacyjna regulacja zasięgu reflektorów, regulacja poziomu i wiele innych.
- Przeprowadzanie ogólnych testów elektroniki równolegle z ustawianiem geometrii kół
Diagnostyka kompaktowej jednostki sterującej
X-tronic carlink to kompaktowe i wytrzymałe urządzenie do diagnostyki jednostki sterującej. Jest w stanie jednocześnie komunikować się z wieloma jednostkami ECU - używając nie tylko tego samego, ale także różnych systemów magistrali. Proces testowania jest kontrolowany przez komputer główny z systemem automatyzacji x-line.
x-tronic carlink
Wyświetlacz i sześć przycisków funkcyjnych (przypisz, wybierz, potwierdź) carlink D zapewniają użytkownikowi dodatkowe opcje interakcji.
- Bezprzewodowa diagnostyka ECU na stanowiskach testowych i stacjach procesowych
- Równoległa komunikacja z kilkoma ECU na maksymalnie 8 kanałach fizycznych (CAN, K-Line, ...)
- Zadania testowe z interakcją operatora (carlink D)
- Wtykowy kabel diagnostyczny OBD2 firmy Dürr
Wraz z generacją produktów x-tronic, Dürr oferuje unikalne połączenie specjalnie opracowanego sprzętu i oprogramowania do elastycznego wykorzystania we wszystkich zastosowaniach i każdej sytuacji testowej. Wykorzystywane są standardowe systemy operacyjne i system automatyzacji x-line.
