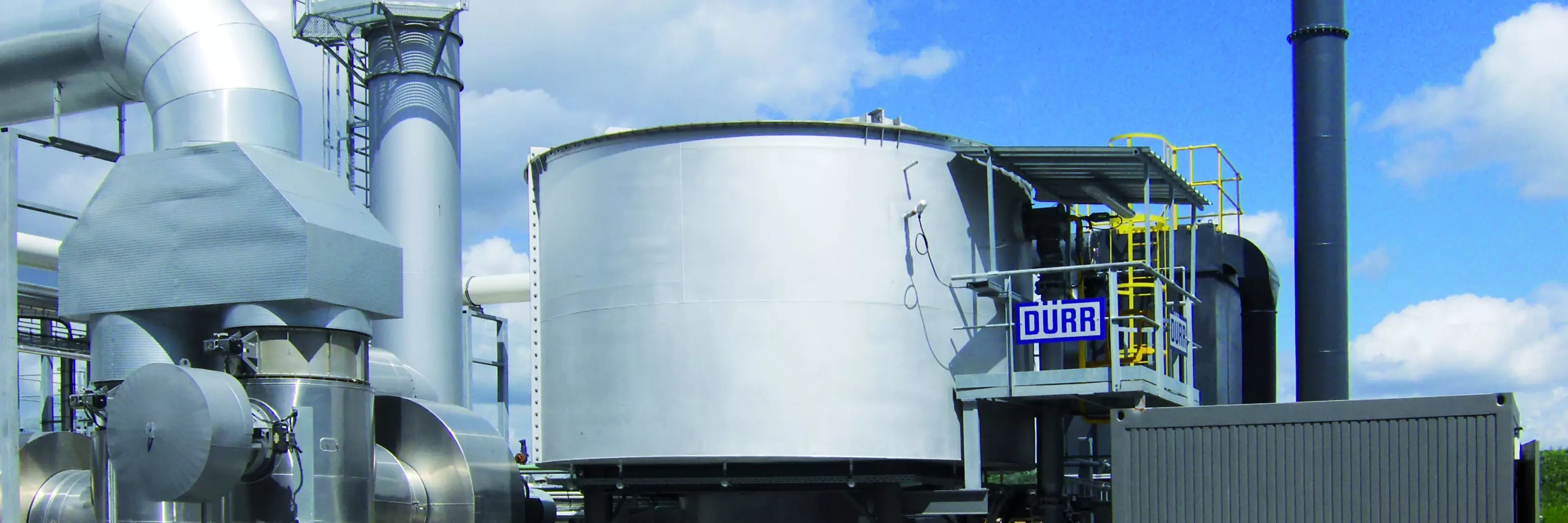

Oxi.X RL – Le RTO avec vanne rotative
L'Oxi.X RL est une installation de combustion thermique régénérative unique en son genre doté d'une vanne de distribution rotative qui peut éliminer plus de 99 % des composés organiques volatils (COV), des polluants atmosphériques dangereux (PAD) et des odeurs des flux de gaz d’échappement des processus industriels. Oxi.X RL est basé sur le processus thermique.
- En un coup d'œil
- Mode de fonctionnement
- Domaines d'application
- Caractéristiques techniques
- Conception
Vos avantages liés à Oxi.X RL
Le système unique de vannes rotatives et les lits d'échange de chaleur en céramique disposés radialement font de l'Oxi.X RL le système le plus compact de sa catégorie sur le marché. L’installation de purification de l'air évacué est préfabriquée et montée en usine, et peut donc être livrée, montée entièrement et mise en service en très peu de temps. Une vanne de dérivation électrique compense le besoin d'amortisseurs, d'actionneurs et d'interrupteurs de fin de course hydrauliques et pneumatiques. Ceci réduit à la fois la complexité et les besoins d’entretien d'Oxi.X RL. Une salle de contrôle climatisée est prévue sur chaque Oxi.X RL Skid pour abriter le panneau de commande principal et le convertisseur de fréquence, ce qui permet de réaliser la plupart des câblages et de tests de système en usine avant l'expédition.
Résumé de vos avantages liés à Oxi.X RL
- Installation facile
- Design compact
- Travaux d’entretien réduits
- Faibles coûts d'exploitation
- Pas besoin de clapets hydrauliques ou pneumatiques
Principes de fonctionnement de l’Oxi.X RL
L'Oxi.X RL de Dürr dispose de douze lits d'échange de chaleur séparés en céramique disposés radialement au-dessus d'une vanne de distribution rotative. L'air contaminé entrant rentre dans le lit intermédiaire par le plancher de l'Oxi.X RL et est aspiré vers le haut par cinq des lits qui ont été préchauffés.
L'air montant est chauffé et entre dans une chambre de combustion en haut, dans laquelle l'énergie supplémentaire d'un brûleur est introduite pour compléter le processus d'oxydation. Celle-ci oxyde les polluants et les convertit en CO2 et H2O. Les gaz d'échappement chauds et propres sont ensuite aspirés à travers cinq autres lits en céramique adjacents. L'énergie thermique restante est transférée aux blocs avant que l'air pur ne soit libéré dans l'atmosphère.
Deux « lits de rechange » servent à prévenir la contamination croisée entre les sections d'entrée et de sortie et à assurer la haute performance de destruction de l'unité Oxi.X RL. Jusqu'à 95 % de l'énergie thermique nécessaire au processus d'oxydation est récupérée dans l’installation d'épuration de l'air évacué. De cette façon, le besoin en combustible supplémentaire pour faire fonctionner le brûleur peut être réduit au minimum.
Domaines d'application de l’Oxi.X RL
L’installation de purification de l'air évacué Oxi.X RL peut être utilisée dans une grande variété d'industries. Un extrait des domaines pertinents est présenté ci-après :
- Industrie chimique
- Industrie pharmaceutique
- Industrie pétrochimique
- Fibres de carbone
- Alimentation
- Matériaux composites/ Textile
- Installations de contrôle de la résistance au feu
- Fonderie
- Verre
- Peinture et traitement de surface
- Pression et revêtement
- Caoutchouc/latex
- Semi-conducteur
- Traitement des déchets/recyclage
- Industrie du bois
Caractéristiques techniques de l’Oxi.X RL
Les oxydateurs thermiques régénératifs Dürr Oxi.X RL sont disponibles en tailles préconçues pour des débits de gaz d'échappement de 25 000 SCFM à 80 000 SCFM (40 000 Nm3/h à 126 000 Nm3/h). Les concentrations de polluants peuvent être traitées dans une plage allant de <1 g/Nm3 à 10 g/Nm3 ou jusqu'à 25 % LIE (limite inférieure d'explosivité). L'Oxi.X RLoffre un rendement de plus de 99 % et peut détruire les polluants suivants dans les gaz d'échappement des procédés industriels :
- Hydrocarbures aliphatiques et aromatiques
- Polluants atmosphériques dangereux (PAD : Hazardous Air Pollutants)
- Odeurs
Conception de l’Oxi.X RL
L’installation d'épuration de l'air évacué Oxi.X RL compact et standardisé, dans lequel les étapes du processus sont réalisées par la conduite d'air spéciale via un distributeur rotatif dans un seul récipient, est disponible en différentes tailles. L’installation est composée de douze lits d'échange de chaleur séparés en céramique disposés radialement au-dessus d'une vanne de distribution rotative. Par défaut, l'installation est équipée d'une technique de commande de brûleur ultramoderne constituée d’un brûleur et d'un système de rotor breveté. L'Oxi.X RL est pré-assemblé sur des châssis de transport et transporté en aussi peu de pièces que possible, ce qui réduit le temps et les coûts de montage.
