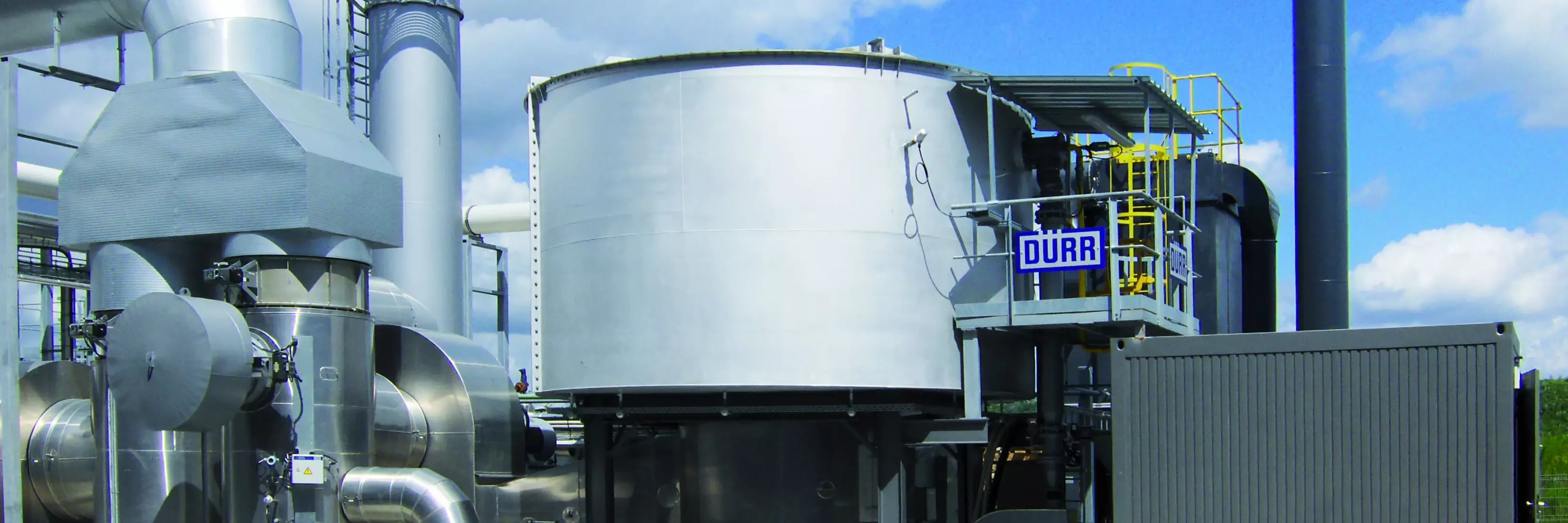

Oxi.X RL – O RTO com válvula rotativa
O Oxi.X RL é um sistema de combustão térmica regenerativa único, com válvula de distribuição giratória, que pode eliminar 99% dos compostos orgânicos voláteis (COVs), Poluentes atmosféricos perigosos (Hazardous Air Pollutants - HAPs) e odores de emissões de gases de processos industriais. O Oxi.X RL é baseado no Procedimento térmico.
Suas vantagens com o Oxi.X RL
O exclusivo sistema de válvula rotativa e os leitos de troca de calor em cerâmica de disposição radial, tornam o Oxi.X RL o sistema mais compacto desse tipo no mercado. O sistema de purificação do ar de exaustão é pré-fabricado e montado na fábrica e, com isso, ele pode ser entregue, montado no local e colocado em operação no menor tempo possível. Uma válvula de desvio elétrica dispensa o uso de amortecedores hidráulicos e pneumáticos, de atuadores e chaves limitadoras. Isso reduz a complexidade bem como a necessidade de manutenção do Oxi.X RL. Uma sala de controle climatizada está prevista em cada Skid Oxi.X RL para acomodar o painel de controle principal e o conversor de frequência, por onde a maior parte do cabeamento e testes do sistema pode ser concluída já na fábrica, antes da entrega.
Resumos das vantagens com o Oxi.XRL:
- Instalação fácil
- Design compacto
- Baixa necessidade de manutenção
- Custos operacionais reduzidos
- Nenhuma necessidade de registros hidráulicos ou pneumáticos
Princípio do funcionamento do Oxi.X RL
O Oxi.X RL da Dürr tem doze leitos trocadores de calor em cerâmica separados, que são dispostos de forma radial sobre uma válvula distribuidora rotativa. O ar contaminado que entra, penetra pelo fundo do Oxi.XRL no leito de processamento e é puxado para cima, por meio dos cinco leitos, que foram previamente aquecidos.
O ar que sobre é aquecido e penetra na câmara de combustão na parte superior, onde a energia adicional de um queimador é introduzida para concluir o processo de oxidação. Com isso, os poluentes são oxidados e convertidos para CO2 ou H2O. Em seguida, o gás de exaustão limpo e quente é puxado para baixo por meio de outros cinco leitos de cerâmica adjacentes. No processo, a energia térmica ainda presente é transferida para os blocos, antes que o ar limpo seja liberado na atmosfera.
Dois "leitos de substituição" servem para impedir a contaminação cruzada entre as seções de entrada e saída e garantir a alta capacidade de destruição da unidade Oxi.X RL. Até 95% da energia térmica necessária para o processo de oxidação é recuperado no sistema de purificação do ar de exaustão. Desta forma, é possível reduzir a necessidade de combustível adicional para operação do queimador.
Áreas de aplicação do Oxi.X RL
O uso do Sistema de purificação do ar de exaustão Oxi.X RL é possível em inúmeros setores. Abaixo um resumo das áreas relevantes:
- Indústria química
- Indústria farmacêutica
- Indústria petroquímica
- Fibra de carbono
- Alimentos
- Materiais compostos/Produtos têxteis
- Sistemas de inspeção de incêndios
- Fundições
- Vidro
- Pintura e tratamento de superfícies
- Indústria de impressão e revestimento
- Borracha/látex
- Semicondutores
- Tratamento de resíduos/reciclagem
- Indústria madeireira
Especificações técnicas do Oxi.X RL
Os oxidantes térmicos regenerativos Dürr Oxi.X RL estão disponíveis em tamanhos pré-elaborados para fluxos de gases de escape de 25 000 SCFM a 80 000 SCFM (40 000 Nm3/h a 126 000 Nm3/h). Concentrações de poluentes na faixa entre <1g/Nm3 a 10g/Nm3 ou até 25% do LIE (Limite Inferior de Explosividade) podem ser tratadas. O Oxi.X RL oferece um grau de eficácia de mais de 99% e pode destruir os seguintes poluentes em fluxos de gases de emissão de processos industriais:
- Hidrocarbonetos alifáticos e aromáticos
- Poluentes atmosféricos perigosos (HAPs: Hazardous Air Pollutants)
- Odores
Design do Oxi.X RL
O sistema de purificação do ar de exaustão Oxi.X RL compacto e padronizado, no qual as etapas de processo da tecnologia do procedimento são realizadas pela condução especial do ar por meio de um distribuidor rotativo em apenas um recipiente, está disponível em diversos tamanhos. O sistema é composto por doze leitos trocadores de calor em cerâmica separados, que são dispostos de forma radial sobre uma válvula distribuidora rotativa. Por padrão, o sistema dispõe da mais moderna tecnologia de regulagem de queima e um sistema de rotor patenteado. O Oxi.X RL é pré-montado em estruturas de transporte e transportado no menor número de peças possível, o que consequentemente reduz os tempos e os custos de montagem.
