Oxi.X TR – Postcombustion thermique récupérative
L’installation de purification thermique de l'air évacué Oxi.X TR, également connu sous le nom de TNV ou installation de postcombustion récupérative, est une installation éprouvée depuis plus de 40 ans pour la purification d'un grand nombre de polluants dans l'air évacué. Ces installations sont généralement adaptées à des débits d'air évacué à partir de 1 000 Nm3/h et sont basés sur des processus thermiques.
- En un coup d'œil
- Mode de fonctionnement
- Domaines d'application
- Caractéristiques techniques
- Conception
Vos avantages liés à Oxi.X TR
- Flexible grâce à l'échangeur de chaleur réglable
- Jusqu'à 15 % de consommation d'énergie en moins
- Flexibilité maximale grâce au perfectionnement des brûleurs et à leur remplacement facile
- Faibles coûts d'exploitation
- Longue durée de vie grâce à une construction robuste
- Moins d’encombrement et faible poids
- Concentrations d'entrée jusqu'à 25 % de la limite inférieure d'explosivité (LIE)
- Entretien minimal
Principes de fonctionnement de l’Oxi.X TR
Comme pour tous les procédés thermiques, l'air évacué est chauffé à une température tellement élevée que les polluants (hydrocarbures) s'oxydent essentiellement en vapeur d'eau et en dioxyde de carbone. L'air pollué est d'abord préchauffé dans l’installation de purification de l'air évacué Oxi.X TR par l'air chaud purifié dans l'échangeur de chaleur récupérateur intégré. Ainsi, une grande partie de la chaleur générée lors de la combustion peut déjà être récupérée.
Lorsque l’air évacué rentre dans la chambre de combustion, le brûleur le chauffe à plus de 700 °C et déclenche ainsi l'oxydation des polluants, qui s'achève après le passage de l’air dans la chambre. Les gaz chauds purifiés pénètrent à présent dans l'échangeur de chaleur de l'air évacué, où ils dégagent leur chaleur pour préchauffer l'air évacué entrant.
Avant de se répandre dans l'atmosphère, la chaleur résiduelle de l'air évacué purifié est généralement utilisée dans les systèmes de récupération de chaleur en aval pour chauffer l'huile thermique, l'eau, l'air ou pour produire de la vapeur saturée.
De manière générale, la consommation d'énergie primaire dans les processus d'oxydation dépend grandement de la quantité et du pouvoir calorifique des polluants. Ainsi, les systèmes de purification de l'air évacué Oxi.X TR peuvent utiliser du gaz naturel, du gaz liquide, du mazout ou d'autres combustibles organiques comme combustible auxiliaire.
Domaines d'application de l’Oxi.X TR
Le procédé de postcombustion thermique de récupération est particulièrement économique si l'énergie thermique du gaz propre obtenu par les systèmes de récupération de chaleur en aval peut être retirée en même temps dans le processus de production. C'est pourquoi le système de combustion Oxi.X TR est utilisé en particulier pour l'épuration de l'air évacué dans les processus de séchage, car une grande quantité d'énergie est nécessaire au fonctionnement du sécheur.
Oxi.X TR est donc utilisé à l’échelle mondiale dans presque tous les processus de peinture des carrosseries automobiles, des petites pièces aux systèmes de revêtement de planchers ou de tapisseries. Les produits de revêtement ou les peinture contenant du silicone sont également utilisés de manière fréquente dans ces secteurs de l’industrie. La bonne performance de nettoyage et l'insensibilité relative du système de purification de l'air évacué Oxi.X TR aux dépôts de dioxyde de silicium (SiO2) sont d'une importance capitale.
Caractéristiques techniques de l’Oxi.X TR
Oxi.X TR (purification thermique de récupération de l'air évacué), conçu pour 1 000 - 40 000 Nm³/h, convient généralement aux systèmes avec récupération de chaleur secondaire et est particulièrement économique pour des charges moyennes d'air évacué. Dans l’installation de purification de l'air évacué Oxi.X TR, les polluants contenus dans l'air évacué du processus sont oxydés à des températures comprises entre 680 et 740 °C. Oxi.X TR est utilisé pour les polluants organiques.
Conception de l’Oxi.X TR

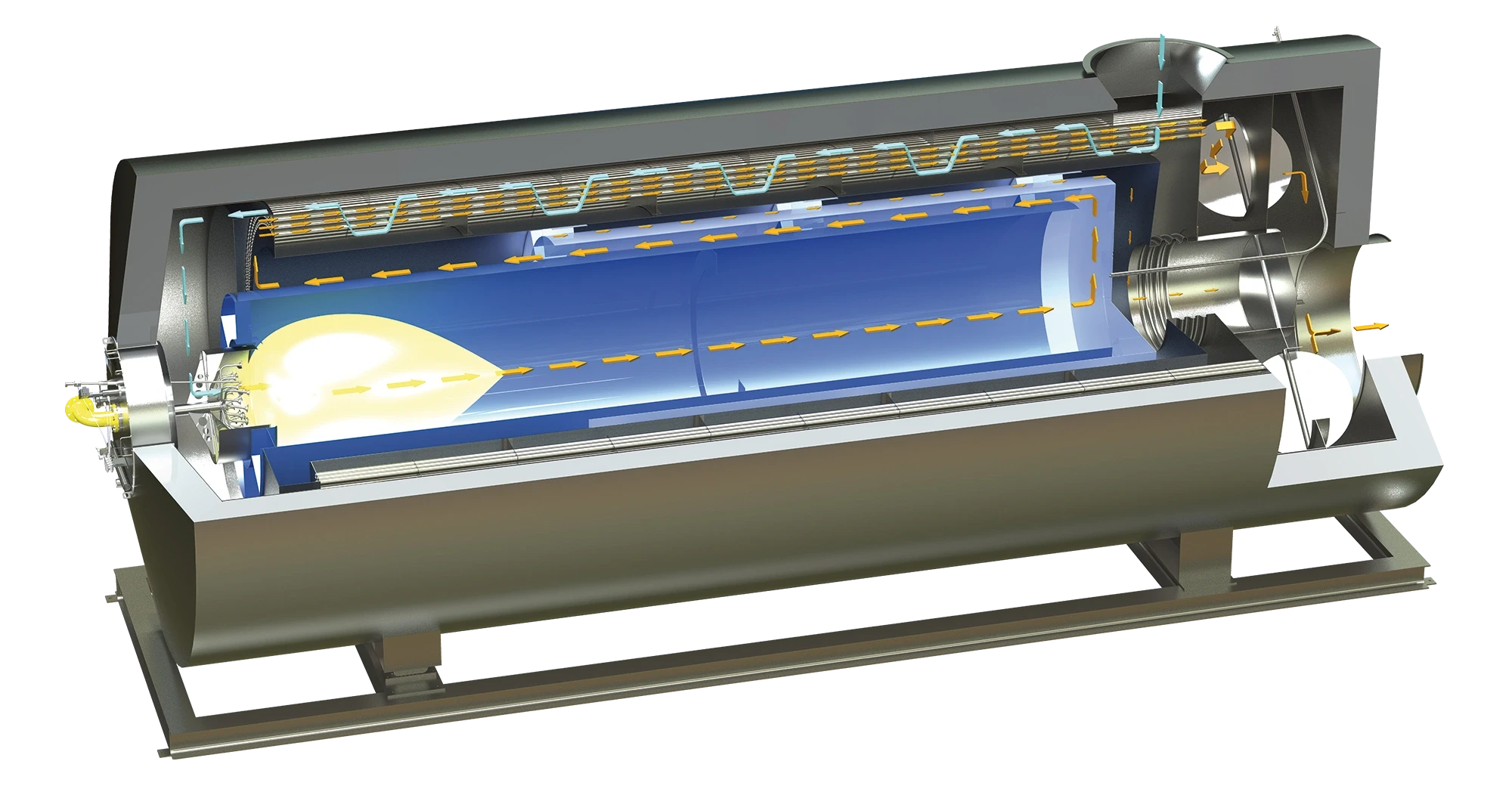

L'unité compacte Oxi.X TR se compose essentiellement de la chambre de combustion, du brûleur et de l'échangeur de chaleur intégré qui sert à préchauffer l'air évacué. La conception particulièrement extensible des installations de purification de l'air évacué Oxi.X TR de Dürr permet d'obtenir une longue durée de vie et un entretien minimal.
En savoir plus sur le brûleur Oxi.X burner technology.
