Oxi.X TR – Incineración térmica recuperativa

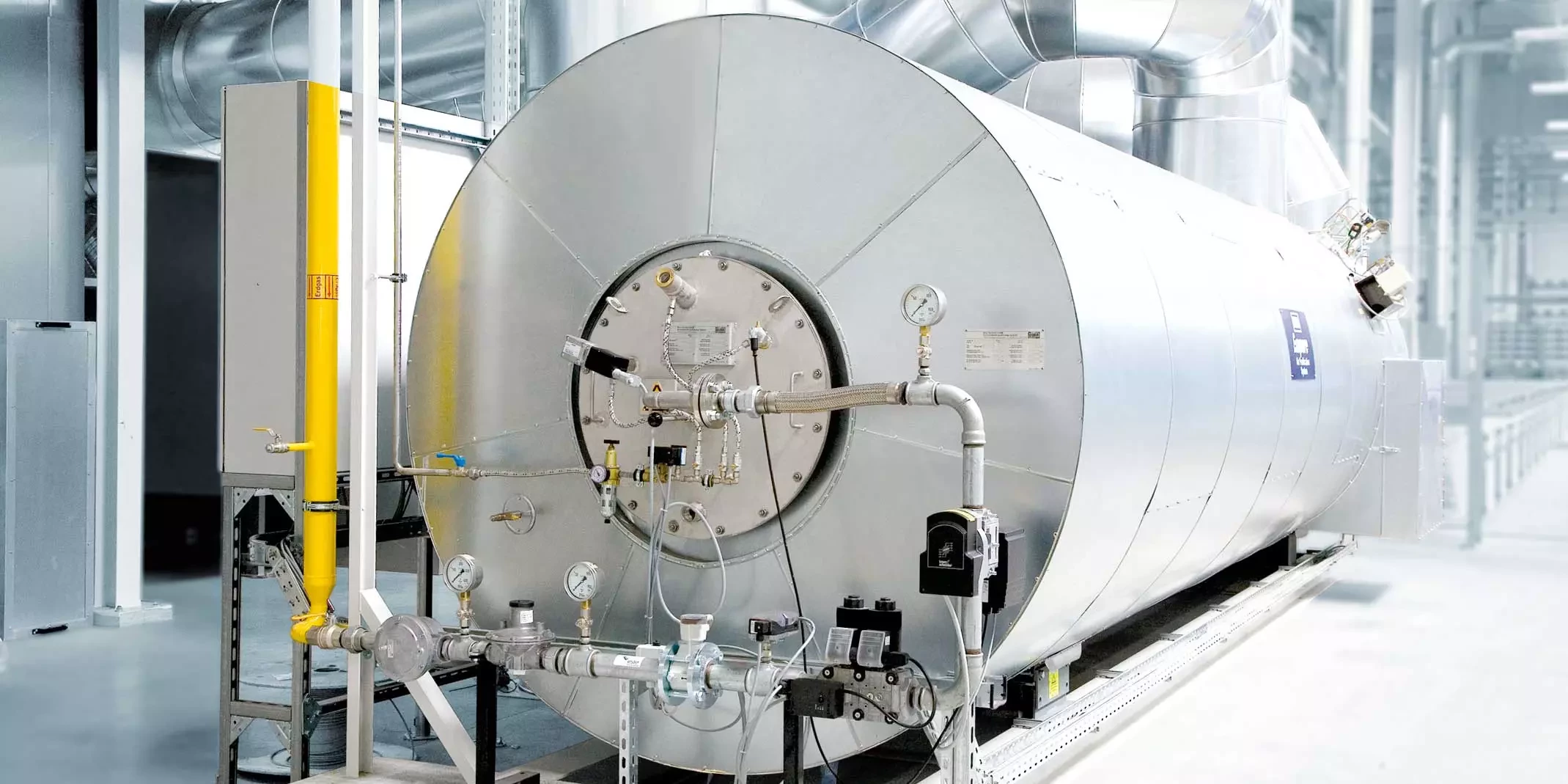

La instalación térmica de purificación de aire de extracción Oxi.X TR, también conocida como TNV o instalación de incineración recuperativa, es un sistema garantizado desde hace más de 40 años para la limpieza de distintas sustancias nocivas en el aire de extracción. Estas instalaciones son adecuadas generalmente para volúmenes de aire de extracción a partir de 1.000 Nm³/h y se basan en un procedimiento térmico.

SOLICITE UNA COTIZACIÓN

Resumen
Funcionamiento
Áreas de aplicación
Datos técnicos
Construcción

Ventajas para Ud. con Oxi.X TR

Flexible gracias a un intercambiador de calor regulable
Hasta un 15% menos de consumo de energía
Máxima flexibilidad gracias al perfeccionamiento de los quemadores y su sencilla sustitución
Costes de inversión reducidos
Larga duración por una construcción robusta
Menos necesidad de espacio y poco peso
Concentraciones de entrada de hasta un 25% del límite inferior de explosividad (LIE)
Mínimas necesidades de mantenimiento

Principio de funcionamiento de Oxi.X TR

Como en todos los procedimientos térmicos, el aire de extracción se calienta hasta que las sustancias nocivas (hidrocarburos) se oxidan formando vapor de agua y dióxido de carbono. En la instalación de purificación de aire de extracción Oxi.X TR se precalienta el aire cargado de sustancias nocivas, primero en el intercambiador de calor recuperativo integrado por medio de aire limpio caliente. De esta manera, ya se recupera una gran parte del calor generado durante la combustión.

En la entrada a la cámara de combustión, el quemador sigue calentando el aire de extracción a más de 700°C, lo que provoca la oxidación de las sustancias nocivas que finaliza una vez que ha atravesado la cámara. Los gases limpios calientes llegan ahora al intercambiador de calor del aire de extracción, donde emiten el calor que vuelve a precalentar el aire de extracción entrante.

Antes de evacuarlo a la atmósfera, todavía se utiliza el calor residual existente del aire de extracción limpio en sistemas de recuperación de calor postconectados, para el calentamiento de aceite térmico, agua caliente, aire, o para la generación de vapor saturado.

Normalmente, en el procedimiento de oxidación, el consumo de energía primaria depende de la cantidad y el valor calorífico de las sustancias nocivas. Por eso, en las instalaciones de purificación de aire de extracción Oxi.X TR pueden utilizarse como combustibles adicionales el gas natural, el gas líquido, el gasóleo, pero también otros combustibles orgánicos.

Campos de aplicación de Oxi.X TR

El procedimiento de la incineración térmica recuperativa es especialmente rentable si, al mismo tiempo, puede reutilizarse en el proceso de producción la energía térmica del gas puro recibida mediante sistemas de recuperación de calor conectados posteriormente. Por eso, la instalación incineradora Oxi.X TR se utiliza especialmente para purificar el aire de extracción de los procesos de secado, ya que aquí se necesita mucha energía para el funcionamiento del horno.

Por tanto, Oxi.X TR se utiliza en todo el mundo en casi todos los procesos de pintado de carrocerías de automóvil, desde piezas pequeñas hasta sistemas de recubrimiento para pavimentos o papeles pintados. En estos sectores de la industria también se utilizan a menudo materiales de recubrimiento o pinturas que contienen silicona. Aquí se tiene en cuenta el buen rendimiento de la limpieza y la resistencia de la instalación de purificación de aire de extracción Oxi.X TR frente a los sedimentos de dióxido de silicio (SiO₂).

Especificaciones técnicas de Oxi.X TR

Oxi.X TR (purificación térmica recuperativa del aire de extracción), diseñado para 1.000 - 40.000 Nm³/h, es adecuado generalmente en instalaciones con recuperación de calor secundaria, y es especialmente rentable si el aire de extracción tiene una carga media de sustancias nocivas. En la instalación de purificación de aire de extracción Oxi.X TR se oxidan las sustancias nocivas contenidas en el aire de extracción del proceso a temperaturas entre 680 y 740°C. Oxi.X TR se utiliza con sustancias nocivas orgánicas.

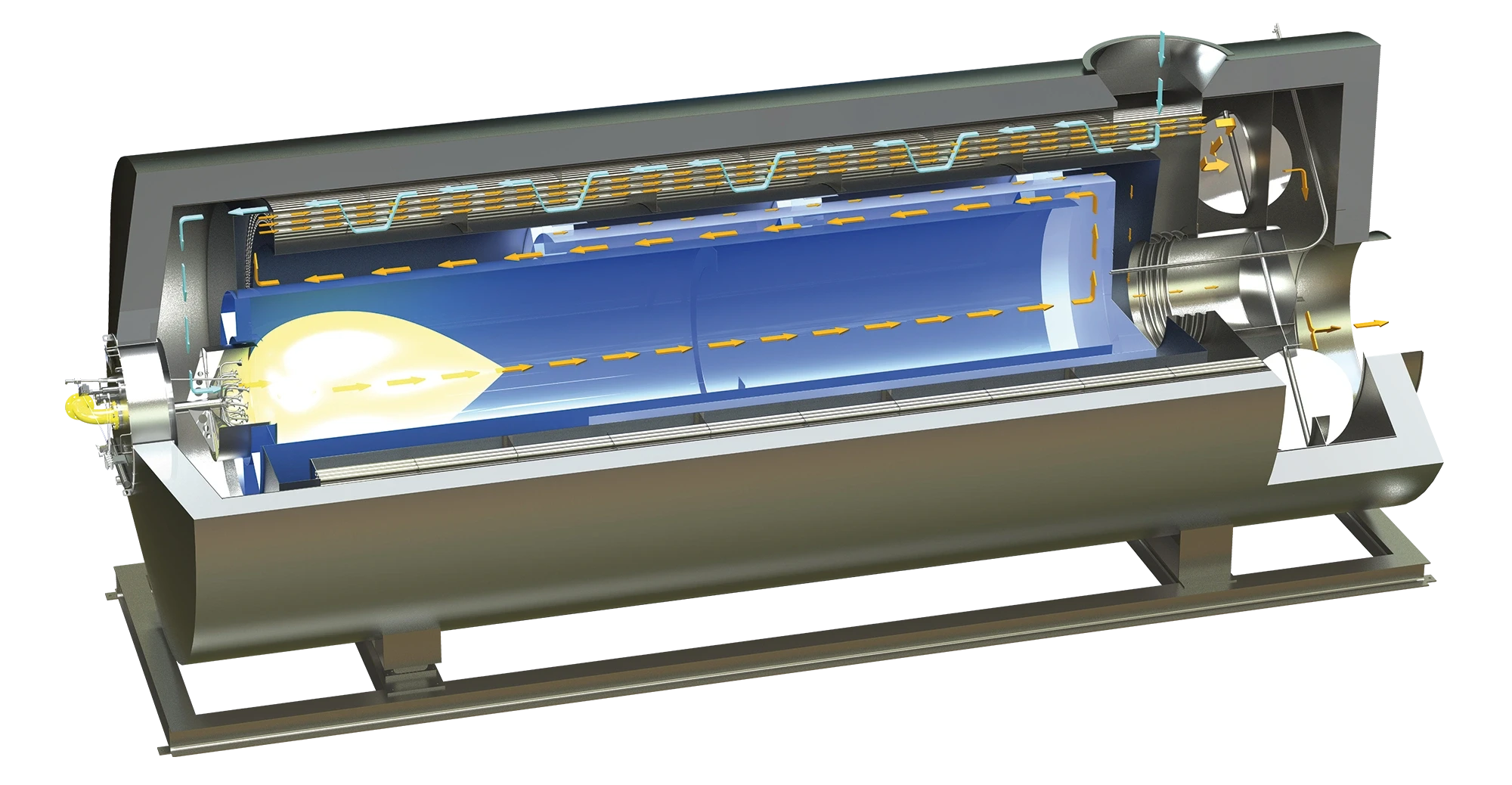

Construcción de Oxi.X TR

El equipo compacto Oxi.X TR está compuesto en términos generales de la cámara de combustión, del quemador y del intercambiador de calor integrado que sirve para precalentar el aire de extracción. La construcción de la instalación de purificación de aire de extracción Oxi.X TR de Dürr permite una dilatación que contribuye a alargar su vida útil y a reducir el mantenimiento al mínimo.

Descubra más sobre el quemador Oxi.X burner technology.
