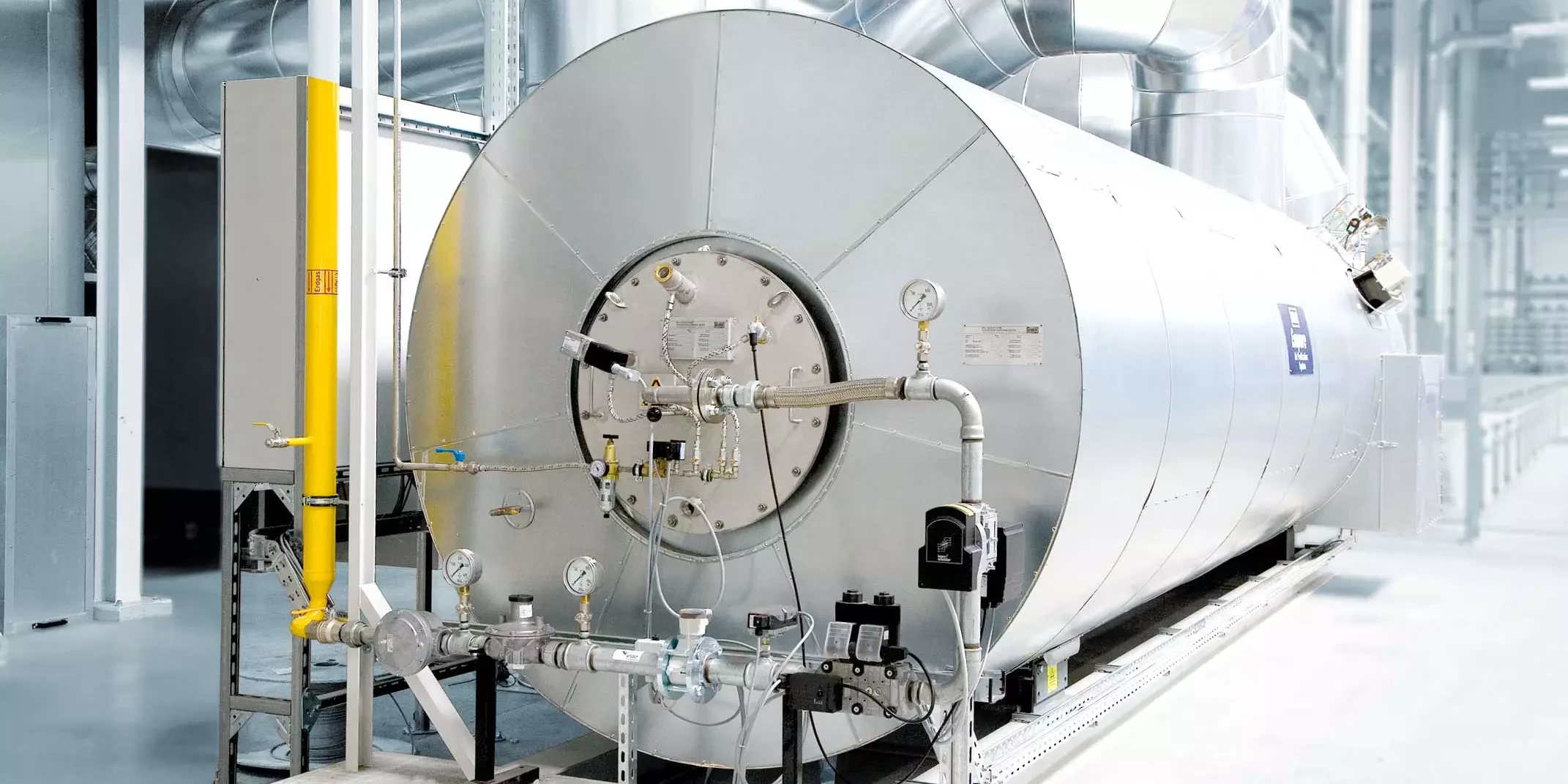

Oxi.X TR – Rekuperativ-thermische Nachverbrennung
Die thermische Abluftreinigungsanlage Oxi.X TR TAR, auch als TNV oder rekuperative Nachverbrennungsanlage bekannt, ist ein seit über 40 Jahren bewährtes System zur Reinigung einer Vielzahl von Schadstoffen in der Abluft. Diese Anlagen eignen sich generell für Abluftvolumenströme ab 1.000 Nm3/h und beruhen auf den thermischen Verfahren.
Ihre Vorteile mit Oxi.X TR
- Flexibel durch regelbaren Wärmetauscher
- Bis zu 15 % niedrigerer Energieverbrauch
- Maximale Flexibilität durch Weiterentwicklung der Brenner und deren einfachen Austausch
- Geringe Investitionskosten
- Lange Lebensdauer durch robuste Bauweise
- Geringer Platzbedarf und geringes Gewicht
- Eintrittskonzentrationen bis 25 % untere Explosionsgrenze (UEG)
- Minimaler Wartungsaufwand
Funktionsprinzip Oxi.X TR
Wie bei allen thermischen Verfahren wird die Abluft so hoch erhitzt, bis die Schadstoffe (Kohlenwasserstoffe), im Wesentlichen zu Wasserdampf und Kohlendioxid oxidieren. In der Oxi.X TR Abluftreinigungsanlage wird die schadstoffbeladene Luft zunächst im integrierten rekuperativen Wärmetauscher durch die heiße gereinigte Luft vorgewärmt. Dadurch lässt sich bereits ein großer Teil der bei der Verbrennung entstandenen Wärme zurückgewinnen.
Bei Eintritt in die Brennkammer sorgt der Brenner für die weitere Erhitzung der Abluft auf über 700 °C und leitet dadurch die Schadstoffoxidation ein, welche nach Durchströmen der Kammer abgeschlossen ist. Die heißen Reingase gelangen nun in den Abluft-Wärmetauscher, geben dort Ihre Wärme ab, um die eintretende Abluft wiederum vorzuwärmen.
Vor der Ableitung in die Atmosphäre wird noch vorhandene Restwärme der gereinigten Abluft meist in nachgeschalteten Wärmerückgewinnungssystemen zur Erwärmung von Thermalöl, Heißwasser, Luft oder zur Erzeugung von Sattdampf genutzt.
Typischerweise hängt bei Oxidationsverfahren der Verbrauch an Primärenergie sehr stark von Menge und Heizwert der Schadstoffe ab. Bei der Oxi.X TR Abluftreinigungsanlagen können deshalb als Zusatzbrennstoff Erdgas, Flüssiggas, Heizöl aber auch andere organische Brennstoffe verwendet werden.
Anwendungsbereiche Oxi.X TR
Das Verfahren der rekuperativ-thermischen Nachverbrennung ist vor allem dann wirtschaftlich, wenn die durch nachgeschaltete Wärmerückgewinnungssysteme erhaltene Wärmeenergie des Reingases zeitgleich im Produktionsprozess wieder abgenommen werden kann. Deshalb kommt die Verbrennungsanlage Oxi.X TR insbesondere bei der Abluftreinigung von Trocknungsprozessen zum Einsatz, da hier viel Energie für den Betrieb des Trockners benötigt wird.
Die Oxi.X TR ist demnach weltweit bei nahezu allen Lackierprozessen an der Automobilkarosserie über Kleinteile bis hin zu Beschichtungsanlagen für Fußböden oder Tapeten im Einsatz. In diesen Industriebereichen werden häufig auch silikonhaltige Beschichtungsstoffe oder Lacke eingesetzt. Dabei kommen die gute Reinigungsleistung und relative Unempfindlichkeit derOxi.X TR Abluftreinigungsanlage gegenüber Siliziumdioxid (SiO2) - Ablagerungen zum Tragen.
Technische Spezifikationen Oxi.X TR
Die Oxi.X TR (Rekuperativ-thermische Abluftreinigung), ausgelegt für 1.000 - 40.000 Nm³/h, eignet sich generell bei Anlagen mit sekundärer Wärmerückgewinnung und ist besonders wirtschaftlich bei mittleren Abluftbeladungen. Bei der Oxi.X TR Abluftreinigungsanlage werden die in der Prozessabluft enthaltenen Schadstoffe bei Temperaturen zwischen 680 und 740 °C oxidiert. Anwendung findet die Oxi.X TR bei organischen Schadstoffen.
Bauweise Oxi.X TR

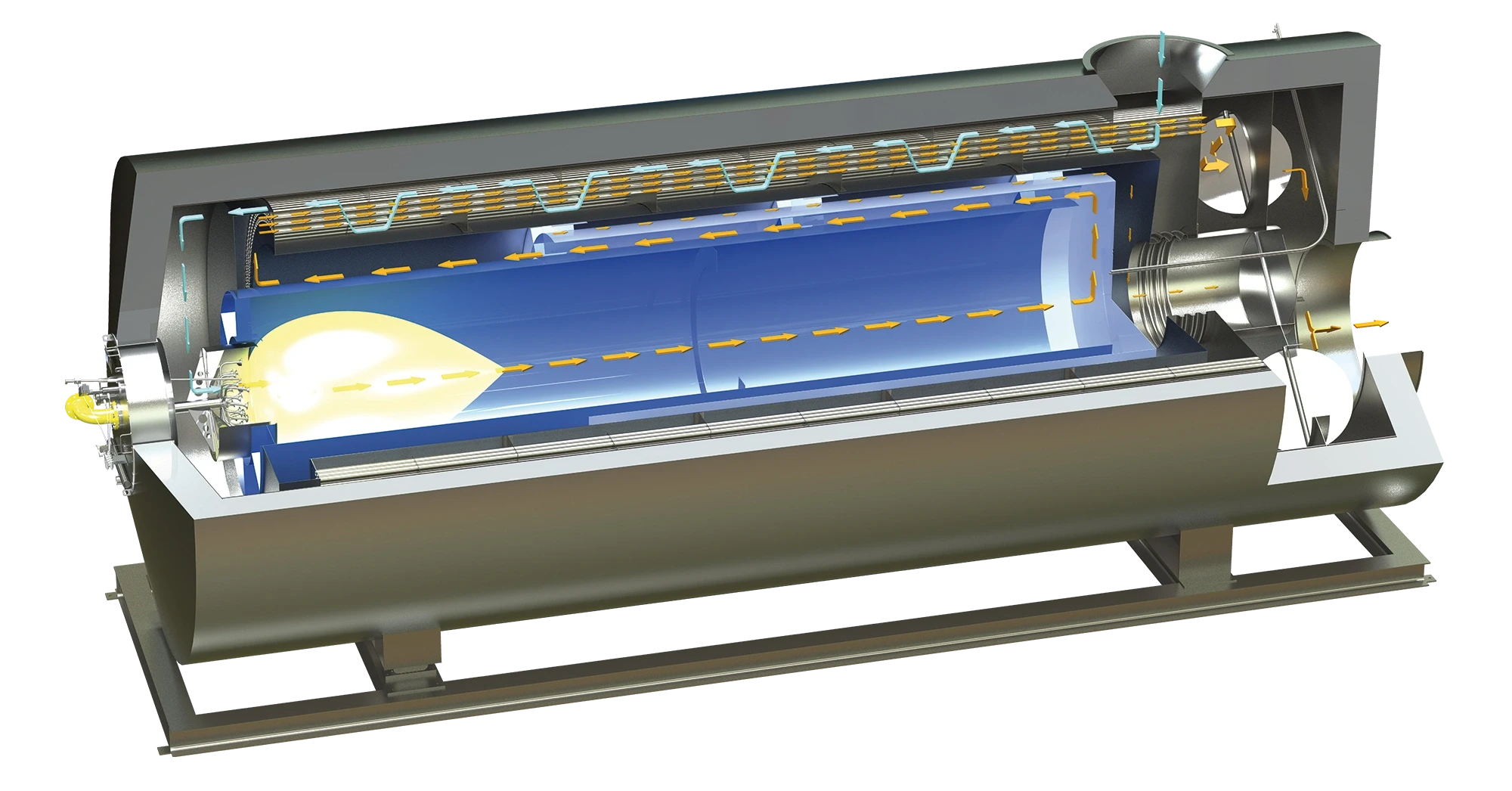

Das Oxi.X TR Kompaktgerät besteht im Wesentlichen aus der Brennkammer, dem Brenner und dem integrierten Wärmetauscher, welcher zur Vorwärmung der Abluft dient. Die besonders dehnungsfreundliche Bauweise der Dürr Oxi.X TR Abluftreinigungsanlagen führt zu einer langen Lebensdauer und minimalem Wartungsaufwand.

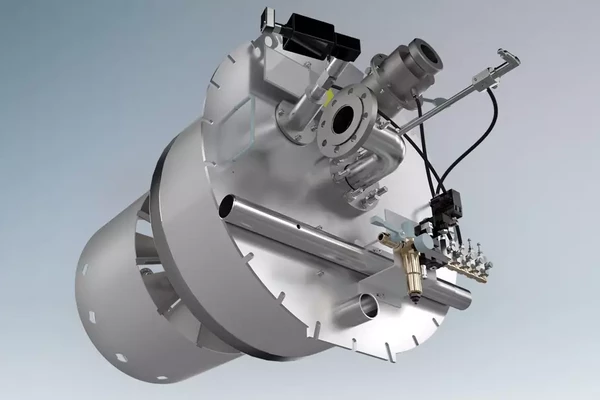

Erfahren Sie mehr über den Oxi.X burner technology.
