Oxi.X TR – Postcombustione termica recuperativa

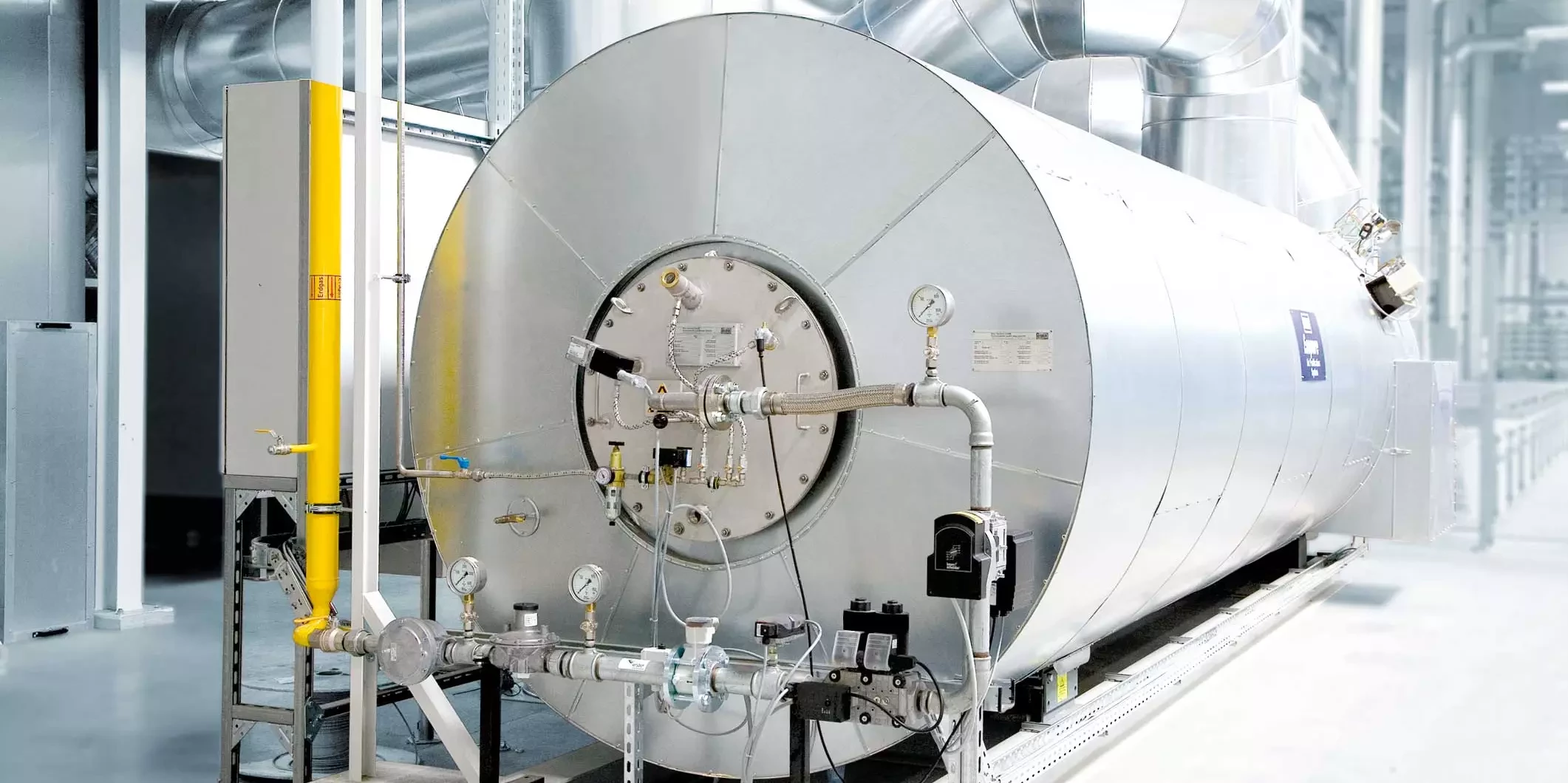

Il sistema di abbattimento termico dell’aria Oxi.X TR, noto anche come TNV o impianto di post-combustione recuperativo, è da oltre 40 anni un sistema affidabile per la depurazione di una serie di sostanze inquinanti nell’aria di scarico. Questi impianti sono adatti solitamente per volumi di aria di scarico a partire da 1.000 Nm³/h e si basano sul processo termico.

RICHIESTA DI PREVENTIVO

Panoramica
Funzionamento
Aree di applicazione
Dati tecnici
Struttura

I vostri vantaggi con Oxi.X TR

Flessibile grazie allo scambiatore di calore regolabile
Fino al 15% in meno di consumo energetico
Massima flessibilità grazie al potenziamento del bruciatore e alla sua facile sostituzione
Costi di investimento ridotti
Lunga durata grazie alla struttura robusta
Ingombro e peso ridotti
Concentrazioni di entrata fino al 25% del limite inferiore di esplosione
Spesa di manutenzione ridotta al minimo

Principio di funzionamento di Oxi.X TR

Come in tutti i processi termici, l'emissione viene riscaldata finché le sostanze inquinanti (idrocarburi) non si ossidano trasformandosi per la maggior parte in vapore e anidride carbonica. Nel sistema di abbattimento dell’aria Oxi.X TR, l’aria contenente sostanze inquinanti viene dapprima preriscaldata in uno scambiatore di calore recuperativo integrato tramite l’aria calda pulita. Questa operazione consente di recuperare gran parte del calore generato già nella fase di combustione.

Al momento dell'entrata nella camera di combustione, il bruciatore provoca un ulteriore surriscaldamento dell’aria di scarico a oltre 700°C e avvia il processo di ossidazione delle sostanze inquinanti, che si concluderà al termine del passaggio attraverso la camera. I gas depurati caldi giungono quindi nello scambiatore di calore dell’aria di scarico e qui cedono il loro calore per preriscaldare nuovamente l’aria di scarico in ingresso.

Prima dello scarico nell’atmosfera, il calore residuo ancora esistente dell’aria di scarico depurata viene utilizzato prevalentemente in sistemi di recupero del calore installati a valle per il riscaldamento di olio termico, acqua calda, aria o per la generazione di vapore saturo.

Solitamente nei processi di ossidazione il consumo di energia primaria dipende fortemente dalla quantità e dal valore di riscaldamento delle sostanze inquinanti. Nei sistemi di depurazione dell’aria Oxi.X TR possono essere utilizzati pertanto come combustibili supplementari gas naturale, gas liquido, olio combustibile ma anche altri combustibili organici.

Aree di applicazione di Oxi.X TR

Il processo di post-combustione termica recuperativa è vantaggioso soprattutto se l’energia termica dei gas depurati che si ottiene nei sistemi di recupero del calore installati a valle viene ricondotta nel processo di produzione. Pertanto l’impianto di combustione Oxi.X TR viene utilizzato in particolare nella depurazione delle emissioni di processi di essiccamento poiché qui viene richiesta molta energia per l’uso del forno.

Oxi.X TR viene utilizzato di conseguenza in tutto il mondo in tutti i processi di verniciatura delle scocche, dalla minuteria fino agli impianti di rivestimento per sottoscocca o tappetini. In questi settori industriali vengono spesso utilizzate sostanze di rivestimento o vernici a base di silicone. In questi casi risultano vantaggiose le buone prestazioni di depurazione e la relativa insensibilità ai depositi di biossido di silicio (SiO₂) dei sistemi di abbattimento dell’aria Oxi.X TR.

Specifiche tecniche di Oxi.X TR

Oxi.X TR (depurazione dell'emissione per via termica recuperativa), configurato per 1.000 - 40.000 Nm³/h, è adatto in generale negli impianti con recupero di calore secondario ed è particolarmente vantaggioso in caso di inquinamento medio dell’aria di scarico. Con il sistema di depurazione delle emissioni Oxi.X TR le sostanze inquinanti contenute nell’aria di processo vengono ossidate a temperature comprese tra 680 e 740°C. Oxi.X TR viene utilizzato nelle sostanze inquinanti organiche.

Struttura di Oxi.X TR

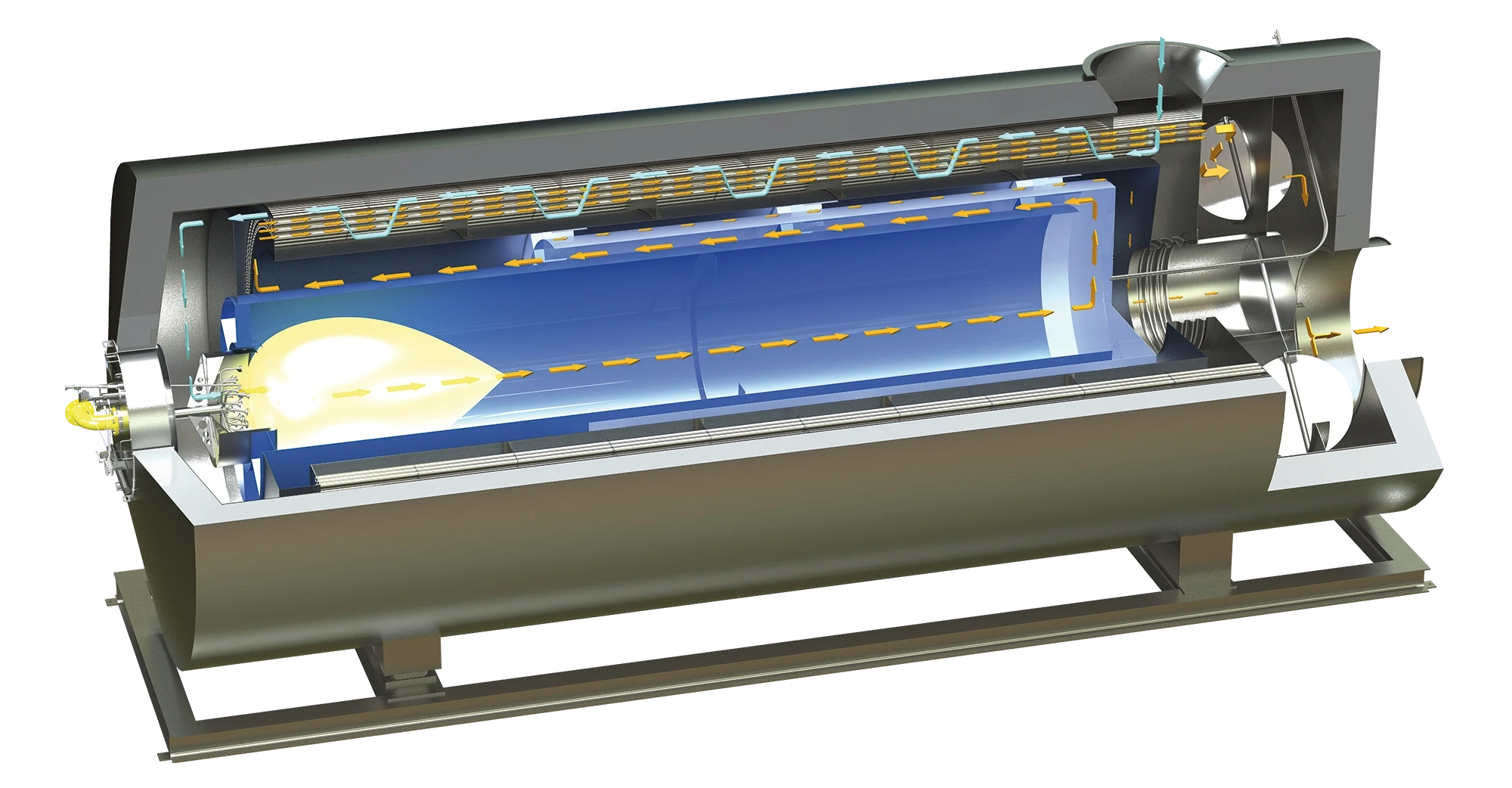

L’apparecchio compatto Oxi.X TR è composto essenzialmente da camera di combustione, bruciatore e scambiatore di calore integrato che serve al preriscaldamento dell’aria di scarico. La struttura particolarmente ampliabile dei sistemi di abbattimento dell’aria Oxi.X TR di Dürr consente una lunga durata e una spesa di manutenzione ridotta.
