Sorpt.X CD/CC – Concentrazione di COV

Il sistema di depurazione delle emissioni Sorpt.X CD/CC dapprima concentra l’aria di scarico da smaltire. In questo modo si riduce la portata dell’aria di scarico da trattare nell’unità installata a valle, mentre la concentrazione di sostanze inquinanti aumenta.

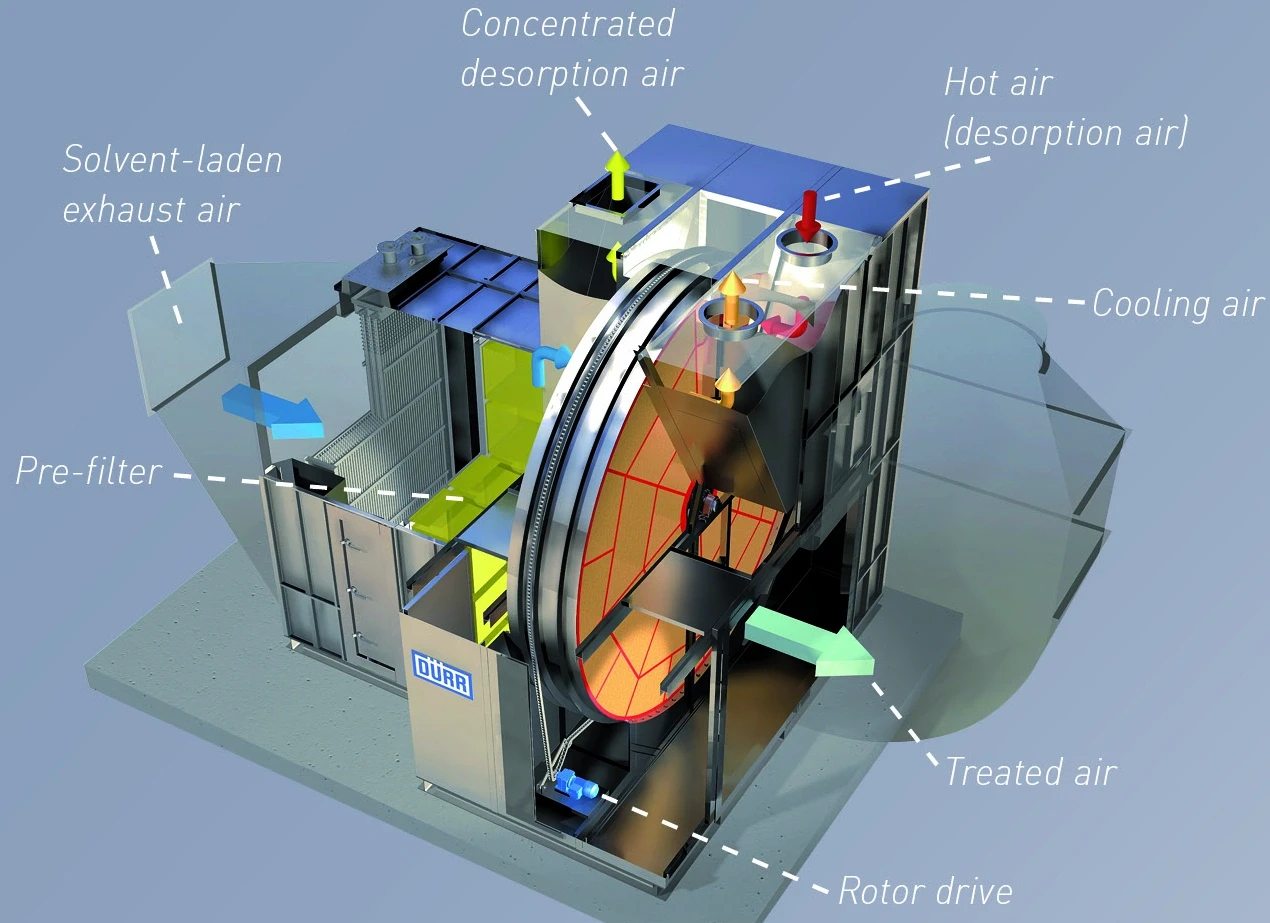

Un sistema di depurazione dell’ariaSorpt.X CD/CC è composto da un rotore di adsorbimento che è suddiviso in una zona di adsorbimento e in una zona di desorbimento molto più piccola e un raffreddatore. Nella zona di adsorbimento i solventi vengono rimossi dall’aria di scarico e assorbiti nell'adsorbente. Ciò è possibile grazie alla migliore solubilità della sostanza inquinante nell’adsorbente. L’adsorbente viene precedentemente selezionato in modo che la sostanza inquinante da eliminare si disciolga meglio in esso che nell’aria. La sostanza inquinante viene quindi separata dall’aria di scarico.

Tramite il movimento rotatorio continuo del rotore le sostanze inquinanti adsorbite vengono successivamente trasportate nella zona di desorbimento e qui desorbite mediante un flusso di desorbimento caldo dal volume notevolmente ridotto (espulsione). Il flusso di aria concentrato che fuoriesce dal rotore è carico di solventi e successivamente viene convogliato nello stadio di trattamento successivo. Qui può essere depurato in modo molto più efficace.

Procedure innovative consentono a un sistema di depurazione delle emissioni Sorpt.X CD/CC di Dürr una concentrazione del flusso dell’aria di scarico da depurare fino a un rapporto massimo di 40:1 del contenuto originario delle sostanze inquinanti. Pertanto i costi di esercizio previsti di un sistema di depurazione delle emissioni Sorpt.X CD/CC sono nettamente ridotti rispetto a quelli di un processo esclusivamente termico.

I settori di impiego principali dei sistemi di depurazione dell’aria modulari Sorpt.X CD/CC sono principalmente la verniciatura e il trattamento delle superfici, il settore della stampa e del rivestimento e l’industria dei semiconduttori. Inoltre, questa linea di prodotti di Dürr viene utilizzata nell’industria chimica, nell’industria della plastica e dei compositi e per la depurazione dell’aria di scarico di fonderia.

• Paint Shop
• Industria dello stampaggio e del rivestimento
• Semiconduttori
• Industria chimica
• Plastica e sostanze composite
• Fonderie

A seconda delle applicazioni possono essere trattati volumi da 20.000 Nm³/h a ca. 230.000 Nm³/h per ogni unità di adsorbimento. I singoli moduli possono essere combinati eliminando così i limiti alla quantità di aria di scarico da depurare. Attualmente negli impianti Sorpt.X CD/CC di Dürr vengono concentrati ogni ora oltre 50 miliardi di m³ di aria in tutto il mondo.

Con un impianto Sorpt.X CD/CC è possibile eliminare solventi organici, spesso chiamati anche COV (composti organici volatili), dai flussi di aria di scarico. I rappresentanti tipici di questa classe di sostanze sono:

• idrocarburi alifatici o aromatici
• alcol
• acetati
• idrocarburi clorurati
• glicole
• aldeide
• chetoni

Gli impianti Sorpt.X CD/CC non sono utilizzabili per formaldeide, metanolo e metilcloruro, nonché per componenti inorganici acidi o alcalini, composti di azoto, alogeni, metalli pesanti e plastificanti o lubrificanti nebulizzati. Non si deve superare una temperatura dell’aria di scarico di 40°C e un’umidità relativa > 85%. Ciò potrebbe comportare un preraffreddamento e/o una pre-esiccazione dell’aria di scarico.

Gli impianti Sorpt.X CD/CC sono utilizzabili per concentrazioni di sostanze inquinanti fino a 2 g/Nm³. Con quantità più elevate non è necessaria la concentrazione perché un riutilizzo termico diretto, ad esempio in una depurazione rigenerativa termica dell’aria di scarico, è già di per sé conveniente.

Gli impianti di concentrazione COV concepiti e forniti da Dürr e gli impianti di ossidazione sono composti dai seguenti componenti principali:

• Piattaforma girevole/rotore di adsorbimento modulare Sorpt.X CD/CC con scatola filtro integrata
• Ventilatore di aspirazione aria di scarico centrale
• Sistema di depurazione dell’aria collegato a valle Oxi.X TR, Oxi.X RTO, Cat.X PL per la depurazione dell’aria per concentrati e il recupero del calore nonché per il riscaldamento dell’aria di desorbimento
• Impianto elettrico di commutazione, comando e controllo
• Tubazioni di raccordo interne con tutti i pezzi sagomati necessari, le valvole, i compensatori e l’isolamento al calore

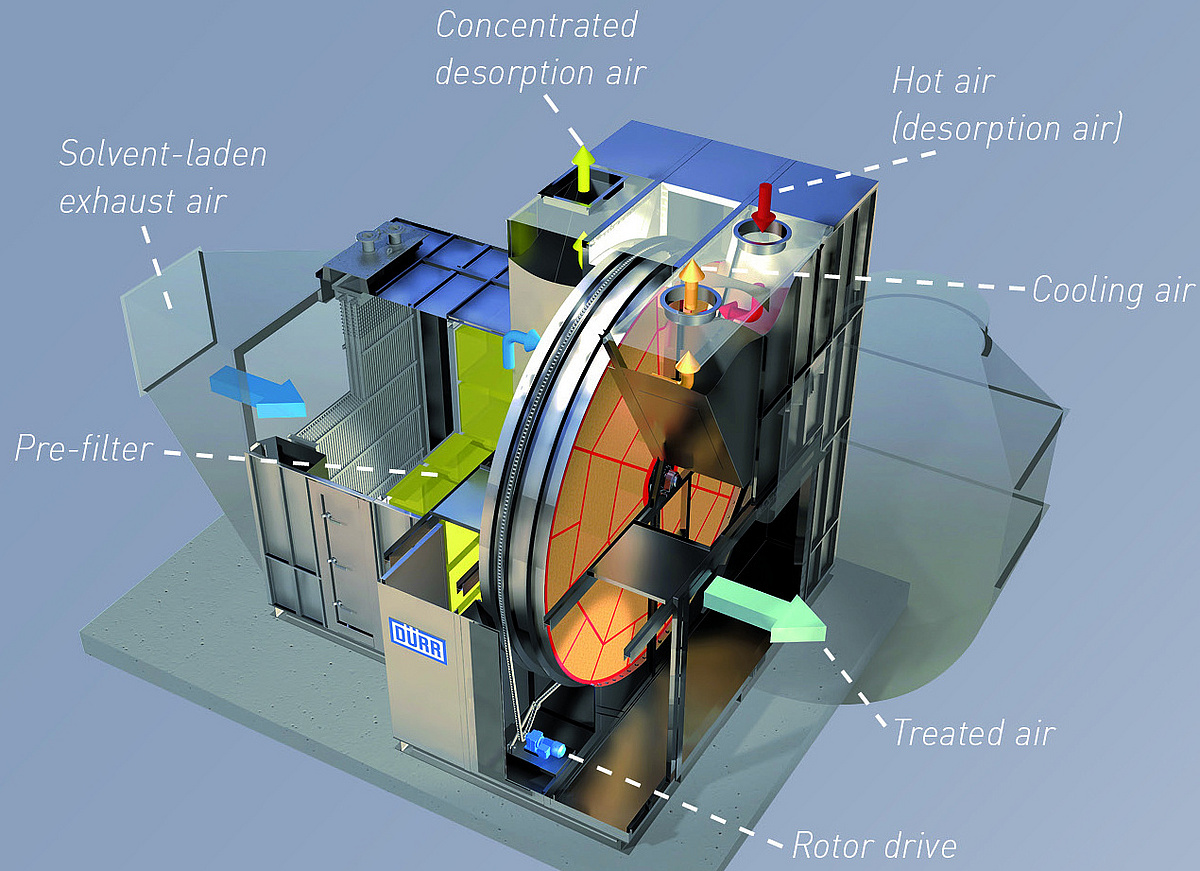

Il nucleo di un impianto Sorpt.X CD/CC è costituito dal disco del rotore suddiviso in singoli segmenti o, in alternativa, dal sistema a tavola rotante con due blocchi di adsorbimento disposti in successione in direzione del flusso. La struttura modulare standardizzata consente la massima flessibilità, sia nella scelta del concept adeguato che nella scelta del materiale di adsorbimento più adatto per la concentrazione.

La tecnologia comprovata della tavola rotante consente inoltre l’impiego di particolari blocchi di adsorbimento in fibra di carbonio o di particolari miscele di zeolite che si sono dimostrati affidabili per la concentrazione delle sostanze inquinanti, in particolare nell’industria chimica.

Nella maggior parte dei casi gli adsorbenti sono composti tuttavia da un materiale portante in ceramica a nido d’ape e zeolite impregnata posizionata sopra di esso. Rispetto al carbone attivo hanno il grande vantaggio di essere resistenti alla temperatura e di non essere infiammabili. Per via della struttura a nido d’ape (“honey comb”) dei blocchi di zeolite, la perdita di pressione e pertanto il fabbisogno di energia elettrica dell’impianto vengono ridotti al minimo. Uno o più livelli di filtro integrati garantiscono la protezione necessaria del materiale di adsorbimento prima dell’otturazione o del blocco a causa di polvere, particelle di vernice e altro e contribuiscono notevolmente alla durata di vita del sistema per la concentrazione.
