Oxi.X TR – Pós-combustão térmica recuperativa

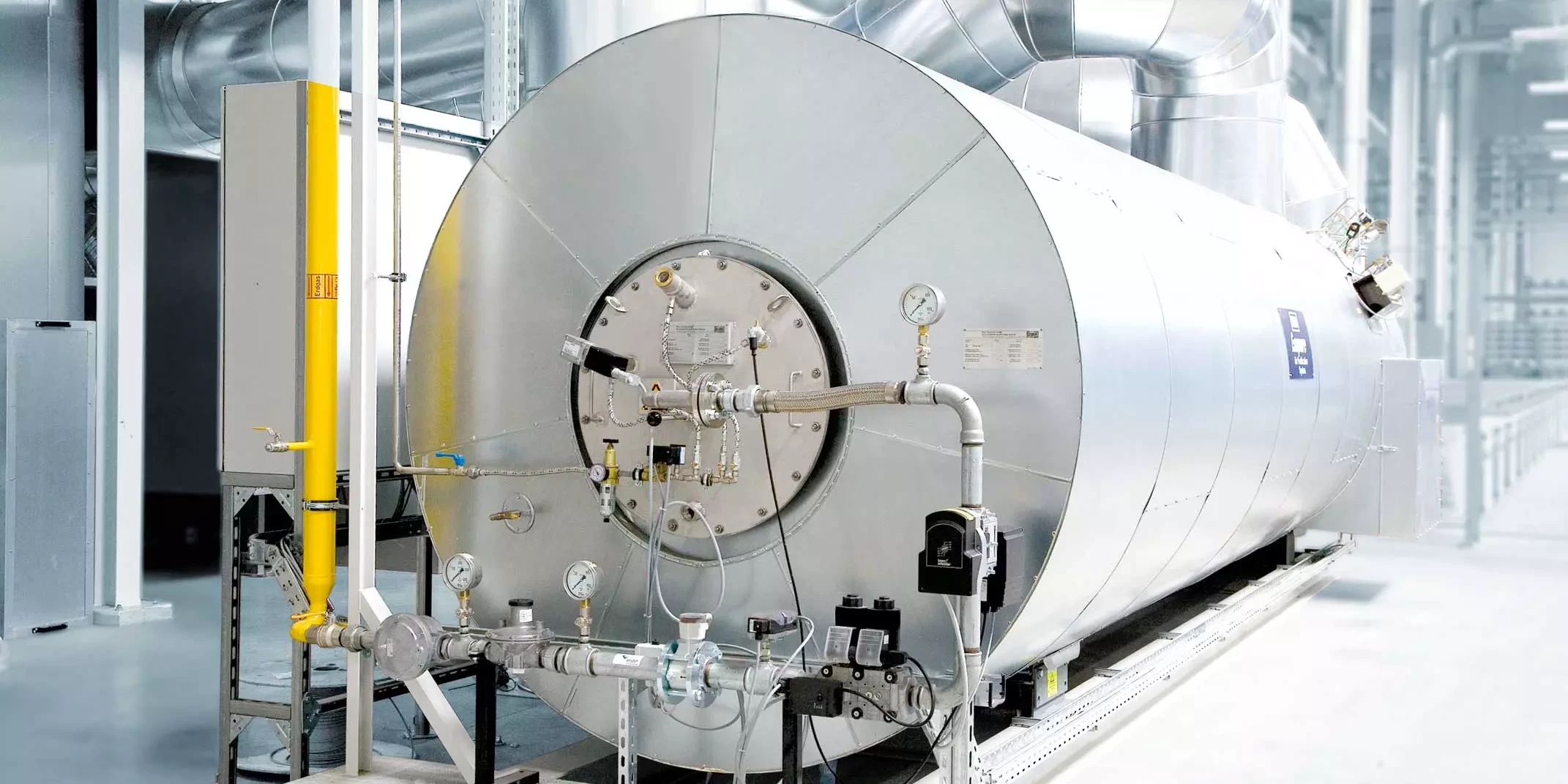

O sistema de purificação do ar de exaustão térmico Oxi.X TR, também conhecido como TNV ou sistema de pós-combustão térmica recuperativa, já é um sistema comprovado há mais de 40 anos para a purificação de diversos poluentes no ar de exaustão. Esses sistemas são adequados, geralmente, para fluxos volumétricos de ar de exaustão a partir de 1.000 Nm³/h e baseiam-se em procedimentos térmicos.

SOLICITE UMA COTAÇÃO

Visão geral
Funcionamento
Áreas de aplicação
Dados técnicos
Design

Suas vantagens com o Oxi.X TR

Flexível devido ao trocador de calor regulável
Até 15% menos de consumo de energia
Máxima flexibilidade pelo contínuo desenvolvimento do queimador e sua troca fácil
Custos menores de investimento
Vida útil mais longa devido ao design robusto
Menos necessidade de espaço e peso reduzido
Concentrações de entrada em até 25% do limite inferior de explosividade (LIE)
Mínima necessidade de manutenção

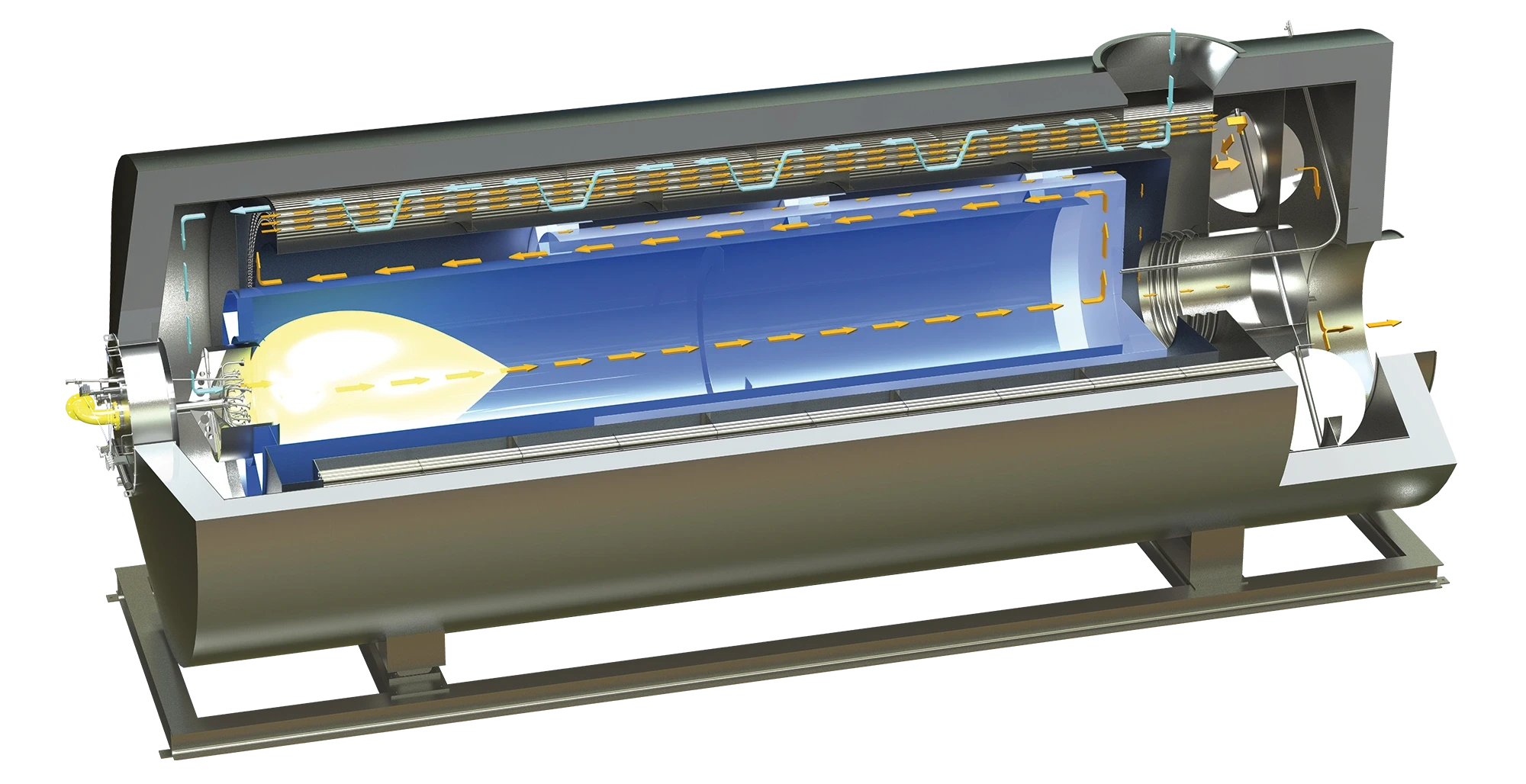

Princípio do funcionamento do Oxi.X TR

Como em todos os procedimentos térmicos, o ar de exaustão é aquecido até que os poluentes (hidrocarbonetos) oxidem e essencialmente, tornem-se vapor e dióxido de carbono. No sistema de purificação do ar de exaustão Oxi.X TR o ar carregado de poluente é primeiro aquecido no trocador de calor recuperativo integrado pelo ar limpo aquecido. Com isso, uma grande parte do calor gerado na queima já pode ser recuperado.

Ao entrar na câmara de combustão, o queimador assegura a continuação do aquecimento do ar de exaustão para acima de 700 °C e inicia, com isso, a oxidação do poluente, que está enclausurado após o fluxo na câmara. Os gases puros quentes chegam agora no trocador de calor do ar de exaustão, deixam lá o seu calor, para, por sua vez, aquecerem o ar de exaustão de entrada.

Antes da emissão na atmosfera, o calor residual remanescente no ar residual limpo é normalmente usado em sistemas de recuperação de calor a jusante para o aquecimento de óleo térmico, água quente, ar ou para a produção de vapor saturado.

Tipicamente, nos processos de oxidação, o consumo de energia primária depende muito da quantidade e poder calorífico dos poluentes. Nos sistemas de purificação do ar de exaustão Oxi.X TR, portanto, podem ser utilizados como combustível suplementar, o gás natural, GPL, óleo combustível, mas também outros combustíveis biológicos.

Áreas de aplicação do Oxi.X TR

O procedimento de pós-combustão térmica recuperativa é especialmente econômico se a energia térmica do gás limpo obtida pelos sistemas de recuperação de calor a jusante puder ser reutilizada simultaneamente no processo de produção. Por isso, os sistemas de queimaOxi.X TRsão utilizados principalmente na purificação do ar de exaustão de processos de secagem, pois eles exigem muita energia para operação do secador.

Consequentemente o Oxi.X TRestá sendo utilizado mundialmente em quase todos os processos de pintura nas carrocerias automobilísticas, peças pequenas e até em instalações de revestimento para pisos ou tapetes. Nessas áreas da indústria são utilizados, frequentemente, também materiais de revestimento ou tintas com teor de silicone. No caso desses materiais, o processo de oxidação térmica eficaz e a insensibilidade relativa do sistemaOxi.X TR aos depósitos de dióxido de silicone (SiO2) são os principais benefícios.

Especificações técnicas do Oxi.X TR

O Oxi.X TR(purificação do ar de exaustão térmica recuperativa) é projetado para fluxos volumétricos de ar entre 1000 e 40.000 Nm³/h, é ideal para instalações com sistemas de recuperação de calor secundários, além de especialmente econômico onde há apenas níveis moderados de poluentes. No sistema de purificação do ar de exaustão Oxi.X TR os poluentes contidos no ar de exaustão do processo são oxidados em temperaturas entre 680 e 740°C. O Oxi.X TR é usado para poluentes orgânicos.

Design do Oxi.X TR

O equipamento compacto Oxi.X TR é composto essencialmente de uma câmara de combustão, do queimador e do trocador de calor integrado, que serve ao pré-aquecimento do ar de exaustão. O design especialmente extensível dos sistemas de purificação do ar de exaustão Oxi.X TR da Dürr resulta em uma vida útil longa e na mínima necessidade de manutenção.
