Cyplan® ORC – Organic Rankine Cycle
Die Cyplan® ORC-Technologie (Organic Rankine Cycle) ist eine Schlüsseltechnologie für die Stromerzeugung aus dezentralen Wärmequellen. Die Cyplan®-Technologie bietet die weltweit flexibelste ORC-Plattform in einem kleinen bis mittleren Leistungsspektrum. Emissionsfreie Stromerzeugung mit hoher Rendite!
Ihre Vorteile mit einer Cyplan® ORC- Anlage
- CO2-freie Stromerzeugung
- Attraktive Wärmenutzungskonzepte mit hoher Rendite
- Initiator für Subventionen und / oder Steuerermäßigung
- Senkung der Energiekosten durch Eigenerzeugung
- Höhere Effizienz mit kurzen Amortisationszeiten
- Hoher elektrischer Wirkungsgrad
- Erhöhung der Wirtschaftlichkeit von Stromerzeugungsprozessen
- Optionale Nutzung der Kondensationswärme
- Nutzung von Wärmequellen mit Hoch- und Niedertemperatur
- Ressourcenschutz
Funktionsprinzip der Cyplan® ORC- Anlage

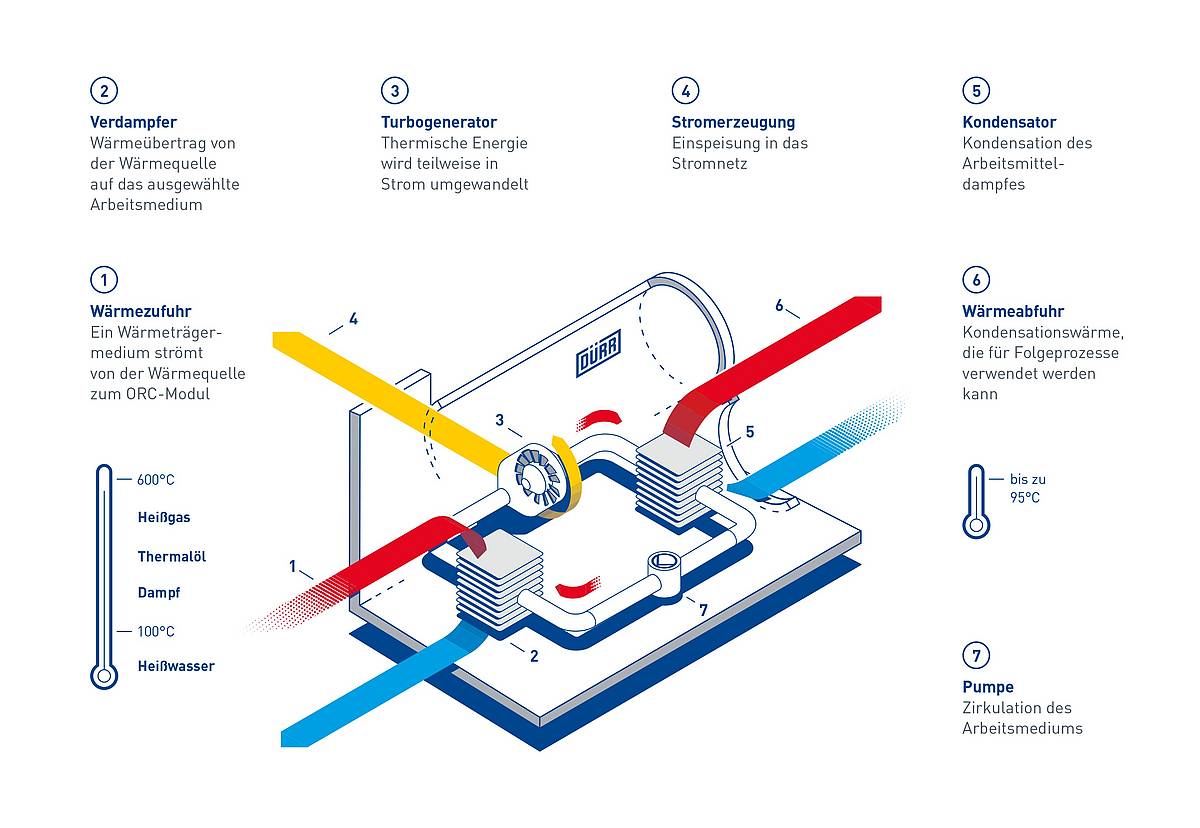

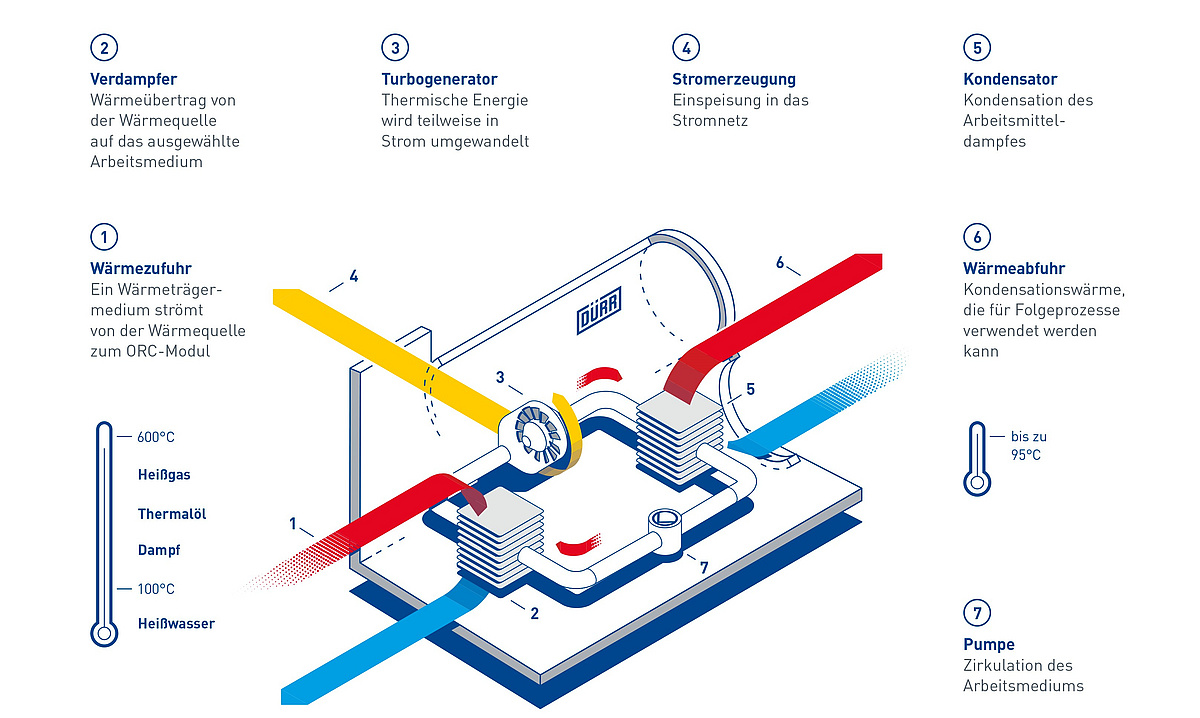

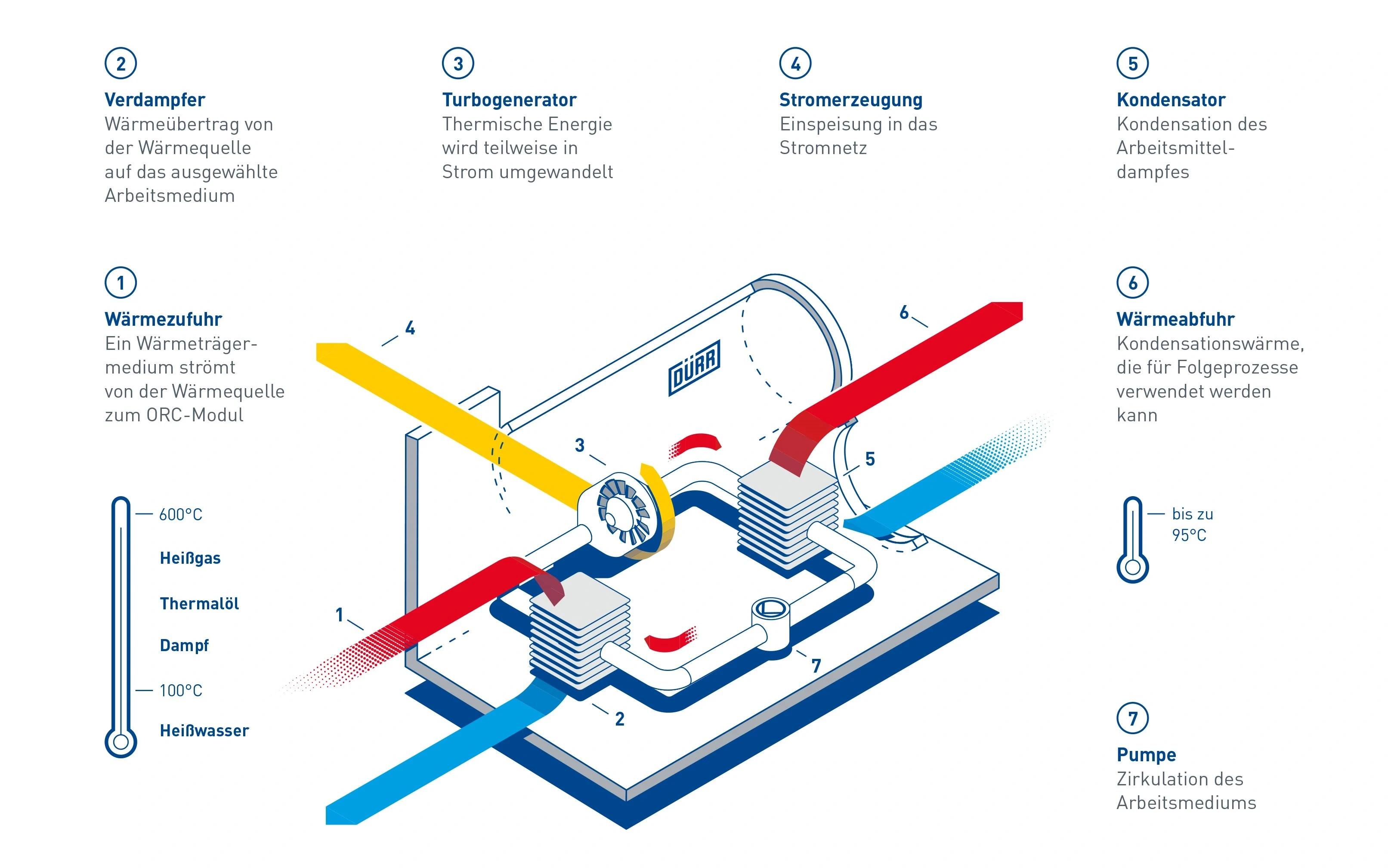

Zunächst fließt Wärme von einer Wärmequelle über ein Wärmeträgermedium (Gas, Dampf, Thermal Öl oder Wasser) in das ORC-Modul. Dort wird das Arbeitsfluid unter Verwendung der Wärmeenergie der Wärmequelle in Dampf umgewandelt. Im Anschluss wird der entstandene Dampf in einen Turbogenerator geleitet, in dem ein Teil seiner Wärmeenergie in Elektrizität umgewandelt wird. Der Dampf wird in der Turbine expandiert und erzeugt mechanische Energie, die einen an die Turbine gekoppelten Generator antreibt. Im Anschluss wird der Dampf durch Wärmeentnahme kondensiert. Eine Pumpe fördert das flüssige Arbeitsmittel zurück in den Verdampfer, wo es erneut verdampft wird. Der Kreisprozess ist geschlossen. Die extrahierte Wärme kann als Nutzwärme (bis zu 95°C) für Nachfolgeprozesse verwendet werden.
Zur Stabilisierung der Stromnetze gibt es einen steigenden Bedarf nach flexibel zu betreibenden, regelbaren Stromerzeugungstechnologien wie BHKWs um die Schwankungen der Stromerzeugung aus erneuerbaren Energien auszugleichen. Die Cyplan® ORC-Technologie hat sich als wirtschaftlicher Effizienzbaustein in der Kombination mit stationären Gasmotoren (BHKW) etabliert und ermöglicht dank der technischen Neuerung "Flex-Plus" einen flexiblen Regelbetrieb. Dieser kann dank einer intelligenten Anlagensteuerung und flexibel belastbaren Bauteilen erzielt werden. Somit sind die Cyplan® ORC-Lösungen optimal gerüstet für die zukünftig steigenden Anforderungen im Strommarkt als profitabler stromerzeugender Wärmetauscher von Gasmotoren.

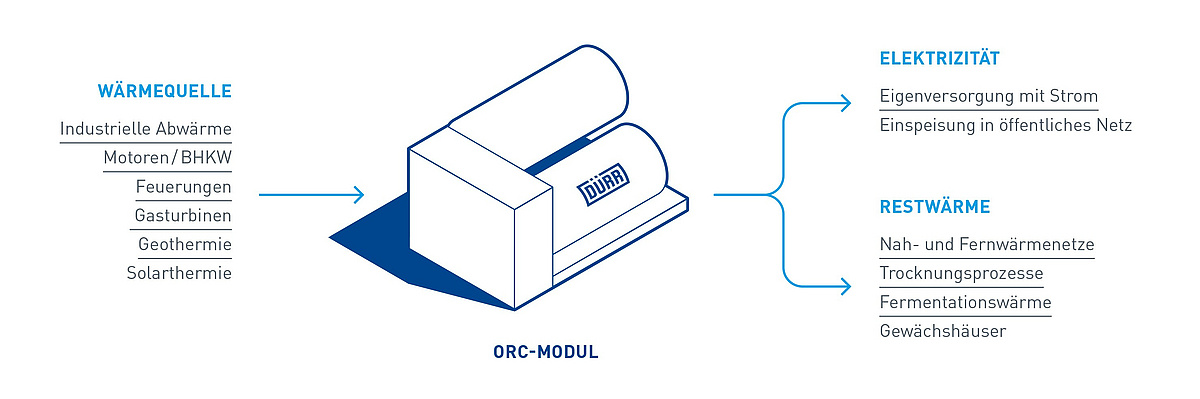

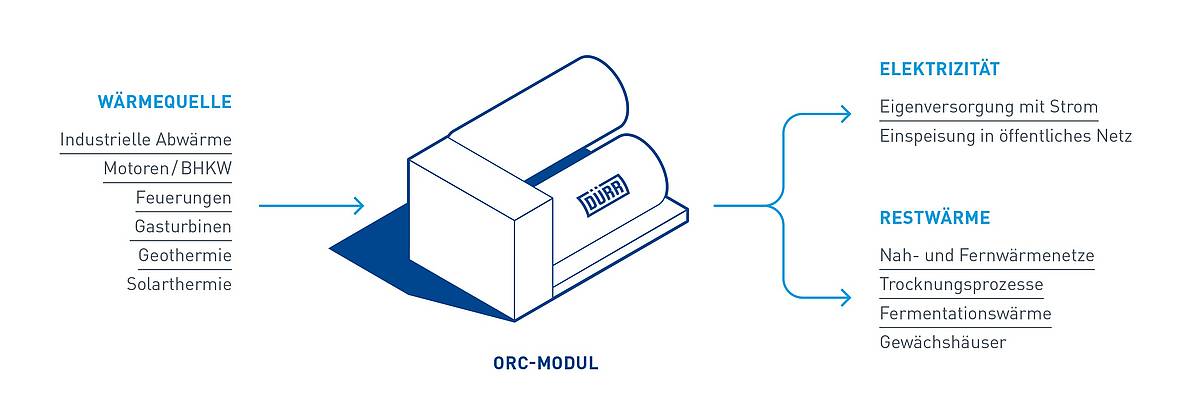

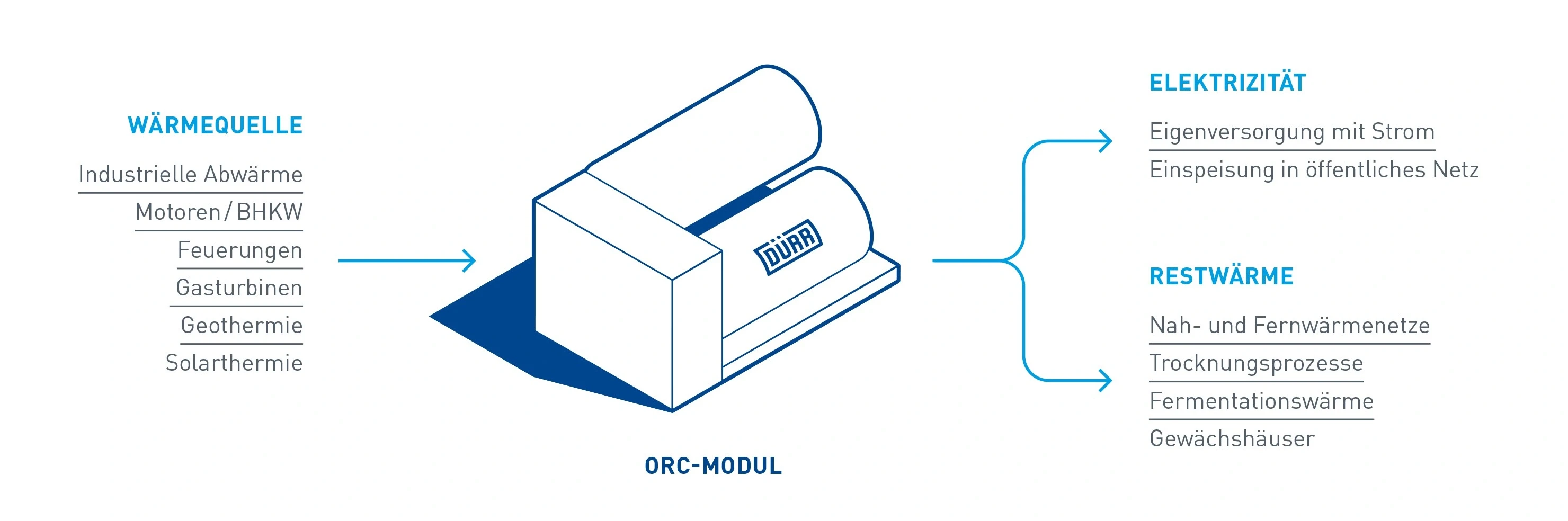

Anwendungsbereiche der Cyplan® ORC-Technologie
Motoren/BHKW
- Biogas/Erdgas
- Deponiegas/Klärgas
- Sonstige Betriebsstoffe
Feuerungen
- Biomasse
- Abfall
Gasturbinen
- Kompressorstationen
- Dezentrale Stromerzeugung
Geothermie
- Modulare Geothermiekraftwerke
- Wellhead Generatoren
- Forschungskraftwerke
Industrie
- Industrielle Produktionsprozesse
- Restdampf
- Thermische Abluftreinigung
Solarthermie
- Modulare Solarthermie-Kraftwerke
- Hybridkraftwerke
Technische Spezifikationen Cyplan® ORC
Cyplan® ORC-Technologie bietet Lösungen für verschiedene Anwendungen und in verschiedenen Größen ab 50 kW elektrischer Leistung. Dürr Cyplan® ORC-Module umfassen alle für den Prozess notwendigen Armaturen, einschließlich Sensorik und Steuerungstechnik. Diese sind auf einem Grundrahmen montiert, um den Transport zu erleichtern und platzsparend aufgestellt zu werden. Die ORC-Systeme werden von Dürr Cyplan® entwickelt, konstruiert und vertrieben. Standardisierte Module sind in verschiedenen Größen erhältlich: 50 kW, 70 kW, 120 kW, 250 kW, 350 kW, 500 kW und 1000 kW. Individuelle Größen sind auf Anfrage erhältlich. Dürr Cyplan® ORC-Module werden komplett vormontiert und vorgetestet geliefert, um eine einfache und schnelle Installation und Inbetriebnahme vor Ort zu ermöglichen. Ihr robustes Industriedesign garantiert höchste Zuverlässigkeit und geringen Wartungsaufwand.
| Elektrische Leistung | 50 - 1.000 kW | |
|---|---|---|
| Temperatur der Wärmequelle | > 90° C | |
| Wärmeleistung der Wärmequelle | min. 200 kWth | |
| Interner Verbrauch | ca. 7% der Produktion | |
| Heizleistung für KWK-Anwendung | bis 95 ° C | |
| Modulabmessungen für Standardtransport | Breite <2.550 mm | |
| Höhe <3.300 mm | ||
| Länge 5.100 mm bis zu* 12.500 mm | ||
| * abhängig vom Leistungsbereich |
Alleinstellungsmerkmale
Das Cyplan® ORC-Modul ist der flexibelste und effizienteste Energiewandler von Wärme zu Elektrizität im kleinen bis mittleren Leistungsbereich.
Einzigartige Eigenschaften:
- Vollautomatischer Betrieb
- Fernüberwachung und -steuerung
- Modulares Kompaktmodul
- Einfach zu integrieren
- Kurze Installationszeiten
- Einfach und wartungsarm
- Robustes Design
- Variable Prozessschnittstellen
- Direktverdampfung - günstige Systemintegration und hohe Effizienz
- Ausgezeichnetes Teillastverhalten
- Hermetischer Turbogenerator
- Kein zusätzlicher Schmierkreislauf (Arbeitsmedium ist Schmiermittel)
- Mehr Effizienz durch variable Drehzahl
- Ideale Turbinenbeschaufelung für Hochdruckbedingungen
- Schwenkbare Turbinenhalterung für einfache Wartung
Schnittstellen Cyplan® ORC
Die Technologie von Dürr Cyplan® bietet die weltweit flexibelste ORC-Plattform in einem kleinen bis mittleren Leistungsbereich. Aufgrund des exzellenten Engineering-Know-hows und tiefgreifenden Produktdesigns können verschiedene Prozessintegrationslösungen und Schnittstellen realisiert werden.
Mit der Cyplan® ORC-Technologie kann Wärme von verschiedenen Prozessmedien wie Heißwasser, Dampf, Thermalöl und Heißgas nutzbar gemacht werden. Sowohl Hoch- als auch Niedertemperaturwärmequellen werden zur Stromerzeugung genutzt. Neben der erzeugten elektrischen Leistung kann Dürr Cyplan® ORC in Hochtemperaturanlagen Nutzwärme mit Temperaturen bis 95° C liefern. Dadurch können die Systeme als Kraft-Wärme-Kopplungsanlagen mit einem Gesamtwirkungsgrad von mehr als 95% der eingesetzten Energie betrieben werden.
