Cyplan® ORC – Organic Rankine Cycle
La tecnología Cyplan® ORC (Organic Rankine Cycle) es una tecnología clave para generar energía a partir de fuentes de calor descentralizadas. La tecnología Cyplan® ofrece la plataforma ORC más flexible de todo el mundo en una gama de prestaciones de pequeña a mediana. ¡Generación de energía sin emisiones con gran rentabilidad!
Ventajas con una instalación Cyplan® ORC
- Generación de energía sin emisiones de CO2
- Planteamientos atractivos de aprovechamiento térmico con una gran rentabilidad
- Impulsor de subvenciones y/o reducción fiscal
- Reducción de costes energéticos mediante autogeneración
- Mayor eficiencia con tiempos de amortización cortos
- Alto grado de eficiencia eléctrico
- Aumento de la rentabilidad de procesos de generación de energía
- Uso opcional del calor de condensación
- Uso de fuentes de calor de altas y bajas temperaturas
- Protección de recursos
- Funcionamiento

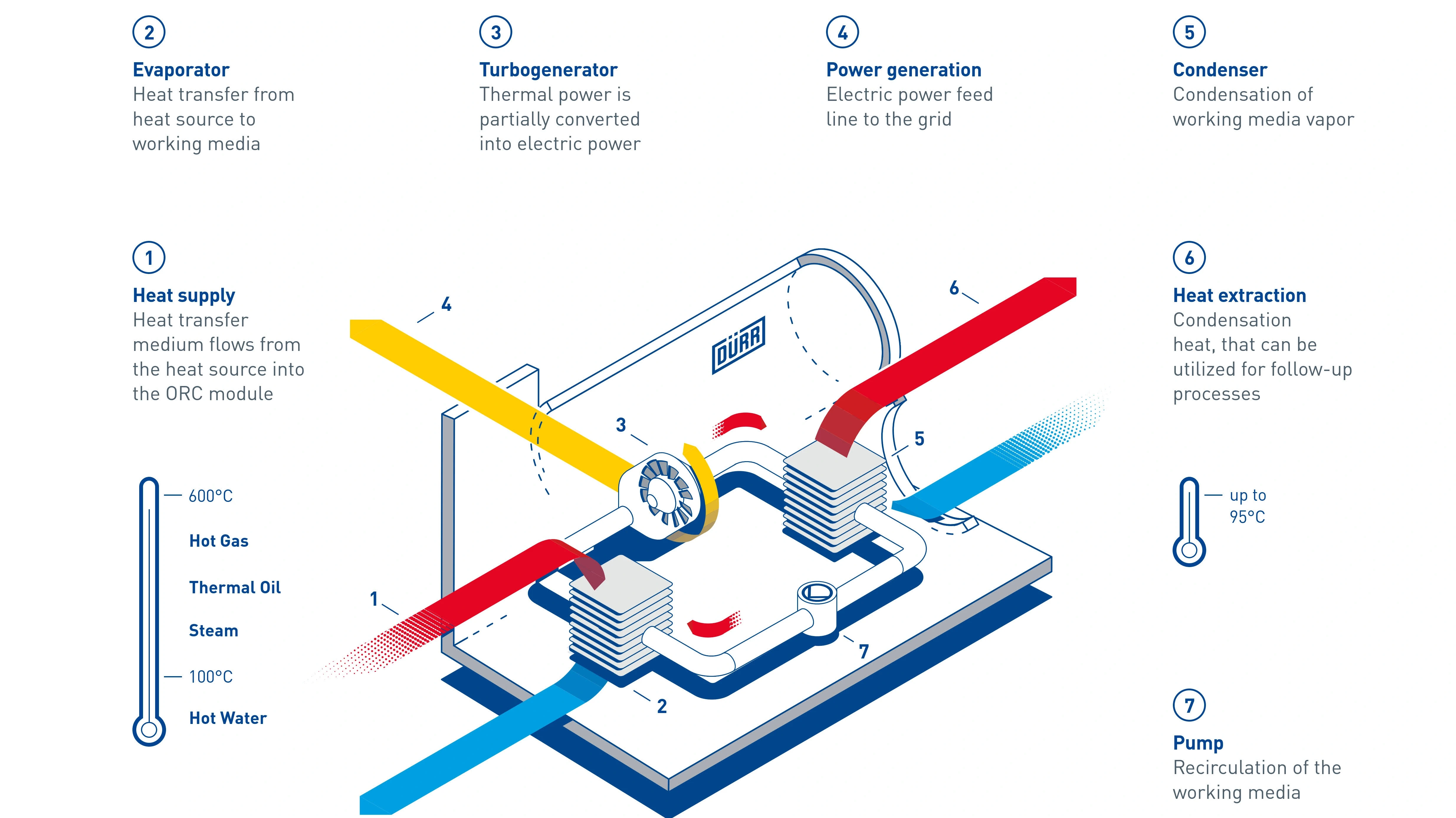

Principio de funcionamiento de la instalación Cyplan® ORC
Primero fluye el calor desde una fuente de calor a través de un fluido de transferencia térmica (gas, vapor, aceite térmico o agua) al módulo ORC. Allí, el fluido de trabajo se convierte en vapor utilizando la energía térmica de la fuente de calor. A continuación, el vapor generado se conduce a un generador de turbina donde una parte de su energía térmica se convierte en electricidad. El vapor se expande en la turbina y genera energía mecánica que acciona un generador acoplado a la turbina. Posteriormente, el vapor se condensa mediante extracción de calor. Una bomba envía de vuelta el medio de trabajo fluido al evaporador, donde se evapora de nuevo. El proceso circular está cerrado. El calor extraído puede utilizarse como calor útil (hasta 95°C) para procesos posteriores.
Para estabilizar las redes de corriente hay una demanda creciente de tecnologías de generación de energía regulables y de funcionamiento flexible, como plantas de cogeneración, para compensar las fluctuaciones de la generación de energía de energías renovables. La tecnología ORC de Cyplan® se ha establecido como un componente eficiente rentable en la combinación con motores de gas fijos (plantas de cogeneración) y permite un modo de regulación flexible gracias al adelanto tecnológico "Flex-Plus". Este puede conseguirse gracias a un control inteligente de la instalación y componentes resistentes flexibles. Así, las soluciones ORC de Cyplan® están preparadas de forma óptima para los crecientes requisitos en un futuro del mercado de electricidad como un intercambiador de calor generador de energía sostenible.
Ámbitos de aplicación de la tecnología Cyplan® ORC
La tecnología Cyplan® ORC se utiliza en los siguientes ámbitos:
Motores/plantas de cogeneración
- Biogás/gas natural
- Gas de vertedero/gas de plantas de depuración
- Otros combustibles
Instalaciones de combustión
- Biomasa
- Residuos
Turbinas de gas
- Estaciones de compresor
- Generación de energía descentralizada
Energía geotérmica
- Centrales eléctricas geotérmicas modulares
- Generadores Wellhead
- Centrales eléctricas de investigación
Industria
- Procesos de producción industriales
- Vapor residual
- Purificación térmica del aire de extracción
Energía solar térmica
- Centrales eléctricas modulares de energía solar térmica
- Centrales eléctricas híbridas
- Datos técnicos
Especificaciones técnicas de Cyplan® ORC
La tecnología Cyplan® ORC ofrece soluciones para distintas aplicaciones y en tamaños diferentes a partir de 50 kW de potencia eléctrica. Los módulos Cyplan® ORC contienen todas las válvulas necesarias para el proceso, incluida la tecnología de sensores y la tecnología de control. Están montadas en un bastidor base para facilitar el transporte e instalarse en poco espacio. Los sistemas ORC están diseñados, construidos y puestos en funcionamiento por Dürr Cyplan®. Hay módulos estandarizados disponibles en distintos tamaños: 50 kW, 70 kW, 120 kW, 250 kW, 350 kW, 500 kW y 1000 kW. Se dispone de tamaños individuales bajo pedido. Los módulos Cyplan®ORC de Dürr están completamente premontados y se suministran después de una comprobación previa para facilitar un montaje y puesta en marcha sencillos y rápidos en las instalaciones. Su robusto diseño industrial garantiza la máxima fiabilidad y un mantenimiento reducido.
| Datos técnicos | ||
|---|---|---|
| Potencia eléctrica | 50 – 1.000 kW | |
| Temperatura de la fuente de calor | >90°C | |
| Potencia térmica de la fuente de calor | min.200 kWth | |
| Consumo interno | aprox. 7% de la producción | |
| Potencia calorífica para aplicaciones de cogeneración de calor y electricidad | hasta 95°C | |
| Dimensiones modulares para transporte estándar | anchura < 2.550 mm | |
| altura < 3.300 mm | ||
| longitud 5.100 mm hasta* 12.500 mm | ||
| *en función del margen de potencia | ||
Características específicas Cyplan® ORC
El módulo Cyplan® ORC es el convertidor de energía de calor en electricidad más flexible y eficiente en un margen de potencia de pequeño a mediano.
Características específicas:
- Supervisión y control remoto
- Estructura modular compacta
- Integración sencilla
- Tiempos de instalación breves
- Sencillo y con poca necesidad de mantenimiento
- Diseño robusto
- Interfaces de proceso variables
- Evaporación directa: integración de sistema favorable y alta eficiencia
- Excelente comportamiento de carga parcial
- Turbogenerador hermético
- Sin circuito de engrase adicional (el medio de trabajo es el lubricante)
- Más eficiencia gracias a la velocidad variable
- Álabes de turbina ideales para condiciones de alta presión
- Soporte de turbina basculante para un mantenimiento sencillo
Interfaces Cyplan® ORC
El enfoque de la tecnología Dürr Cyplan® ofrece la plataforma ORC más flexible del mundo en un rango de potencia de reducido a medio. Con unos conocimientos de ingeniería excepcionales y un diseño pormenorizado del producto se consiguen distintas interfaces y soluciones de integración de procesos
La tecnología Cyplan® ORC puede utilizarse para reutilizar el calor de distintos medios de proceso incluida el agua caliente, el vapor, el aceite térmico y el gas caliente. Las dos fuentes de calor, fuentes de calor de baja y de alta temperatura, se pueden utilizar para generar electricidad. Además de la energía eléctrica generada, Dürr Cyplan® ORC proporciona calor útil con temperaturas hasta 95 °C en sistemas de alta temperatura. De esta manera, los sistemas operan como plantas combinadas de generación eléctrica y de calor con eficiencia total de uso de la energía de entrada superior al 95 %.
