Cyplan® ORC – Organic Rankine Cycle
A Tecnologia de ORC Cyplan® (Organic Rankine Cycle) é uma tecnologia-chave para a geração de energia a partir de fontes de calor descentralizadas. A tecnologia Cyplan® oferece a plataforma de ORC mais flexível do mundo em um escopo de desempenho que varia de pequeno a médio. Geração de energia sem emissões com alto rendimento!
Suas vantagens com uma Instalação de ORC Cyplan®
- Geração de energia livre de CO2
- Atraente conceito de utilização do calor com alto rendimento
- Iniciador para subvenções e/ou redução de impostos
- Redução de custos de energia pela autogeração
- Mais eficiência com tempos de amortização curtos
- Eficiência elétrica mais alta
- Aumento da viabilidade de processos de geração de energia
- Uso opcional do calor de condensação
- Utilização de fontes de calor de alta e baixa temperaturas
- Conservação de recursos
- Funcionamento

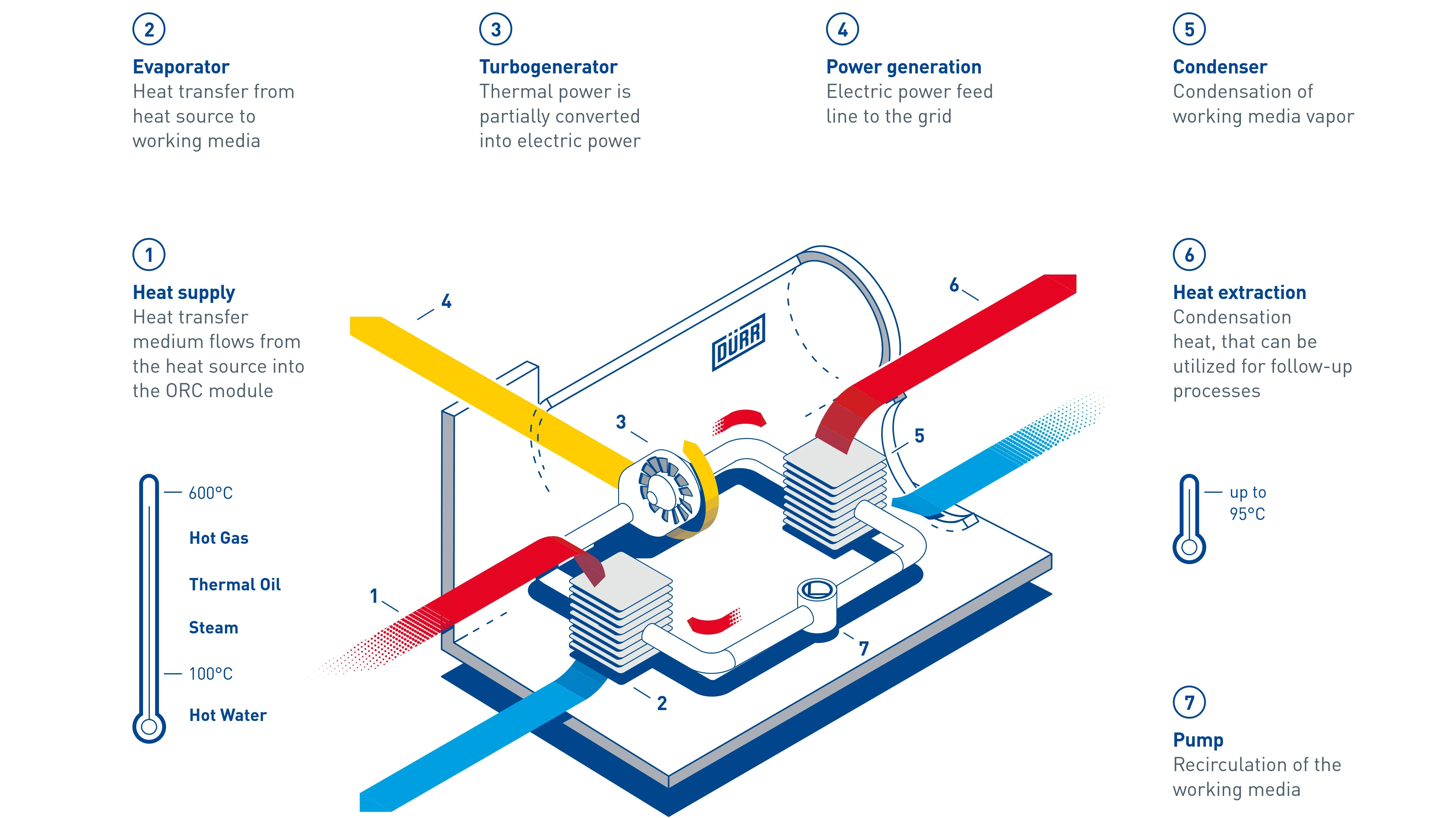

Princípio do funcionamento da Instalação de ORC Cyplan®
Primeiramente, o calor flui de uma fonte de calor através de um meio de transferência de calor (gás, vapor, óleo térmico ou água) para o Módulo de ORC. No módulo, o fluido de processamento é transformado em vapor pelo uso da energia térmica da fonte de calor. Em seguida, o vapor gerado é conduzido para um gerador, no qual uma parte de sua energia térmica é transformada em eletricidade. O vapor é expandido na turbina e gera energia mecânica, que aciona um gerador acoplado na turbina. Depois, o vapor é condensado pela extração de calor. Uma bomba transporta o meio de processamento de volta para o vaporizador, onde ele é novamente vaporizado. O circuito do processo é concluído. O calor extraído pode ser utilizado como calor útil (até 95°C) para processos subsequentes.
Para a estabilização das redes elétricas, há uma demanda crescente por tecnologias de geração de energia regulares de operação flexível, como BHKWs para compensar as oscilações da geração de energia de fontes renováveis. A tecnologia Cyplan® ORC se estabeleceu como módulo de eficiência econômica, na combinação com motores a gás estacionários (BHKW) e possibilita uma operação regular flexível, graças à inovação técnica “Flex-Plus”. A tecnologia permite que componentes com capacidade de carga flexível sejam obtidos, graças a um controle inteligente do sistema. Assim, as soluções Cyplan® ORC são perfeitamente equipadas para as demandas futuras do mercado de energia em crescimento, como trocador de calor e gerador de energia lucrativo de motores a gás.
Áreas de aplicação da Tecnologia de ORC Cyplan®
A Tecnologia de ORC Cyplan® é utilizada nas seguintes áreas:
Motores/cogeração
- Biogás/Gás natural
- Gases de aterros/Gases de estações de purificação
- Outros combustíveis
Combustão
- Biomassa
- Resíduos
Turbinas a gás
- Estações de compressores
- Geração de energia descentralizada
Geotermia
- Usinas de energia geotérmica modulares
- Geradores de mananciais
- Purificação de ar de exaustão térmico
Processos de produção industrial
- Vapor residual
- Sistema de limpeza térmica
Heliotermia
- Estações de energia térmica solar modulares
- Usinas híbridas
Especificações técnicas do ORC Cyplan®
A tecnologia de ORC Cyplan® oferece soluções para diversas aplicações e em diferentes tamanhos, a partir de 50 kW de capacidade elétrica. Os módulos de ORC Cyplan®abrangem tudo que é necessário para o processo, incluindo válvulas, sensores e a tecnologia de controle. Eles são montados em uma estrutura de base, para facilitar o transporte e poderem ser instalados com economia de espaço. Os sistemas de ORC são desenvolvidos, construídos e comercializados pela Dürr Cyplan®. Módulos padronizados podem ser obtidos em diferentes tamanhos: 50 kW, 70 kW, 120 kW, 250 kW, 350 kW, 500 kW e 1000 kW. Tamanhos individuais estão disponíveis mediante consulta. Os Módulos de ORC Dürr Cyplan® são fornecidos totalmente pré-montados e pré-testados, para possibilitar uma rápida e fácil instalação e a colocação em funcionamento no local. Seu design industrial robusto garante a máxima confiabilidade e baixa manutenção.
| Dados técnicos | |
|---|---|
| Desempenho elétrico | 50 – 1.000 kW |
| Temperatura da fonte de calor | >90°C |
| Desempenho térmico da fonte de calor | min.200 kWth |
| Consumo interno | approx. 7% da produção |
| Desempenho térmico para aplicações de cogeração | até 95°C |
| Dimensões modulares para transporte padrão | Largura < 2.550 mm |
| Altura < 3.300 mm | |
| Comprimento 5.100 mm até* 12.500 mm | |
| * dependendo da área de desempenho |
Características exclusivas
O Módulo de ORC Cyplan® é o conversor de energia mais flexível e eficiente de calor em eletricidade para serviços de pequeno a médio porte.
Características únicas:
- Operação totalmente automática
- Monitoramento e controle remotos
- Módulos compactos
- Fácil integração
- Tempos de instalação curtos
- Simples e de baixa manutenção
- Design robusto
- Interfaces de processo variáveis
- Vaporização direta - integração econômica de sistemas e alta eficiência
- Excelente comportamento de carga parcial
- Gerador turbo hermético
- Nenhum ciclo de lubrificação adicional (o meio de processamento é o lubrificante)
- Mais eficiência pelo número de rotações variável
- Pás de turbina ideais para condições com pressões altas
- Suporte de turbina giratório para a fácil manutenção
Interfaces Cyplan® ORC
A abordagem da tecnologia Dürr Cyplan® oferece a plataforma de ORC mais flexível do mundo, em uma faixa de potência pequena a média. Devido ao excelente know-how de engenharia e criação aprofundada de produtos, várias soluções e interfaces de integração de processos podem ser realizadas.
A tecnologia Cyplan® ORC pode ser usada para transformar calor de diversos meios de processos, incluindo água quente, vapor, óleo térmico e gás quente. Ambas, fontes de calor de alta e baixa temperatura, podem ser usadas para a geração de eletricidade. Além da energia elétrica gerada, a ORC Dürr Cyplan® pode fornecer calor útil com temperaturas de até 95 °C em sistemas de alta temperatura. Isso permite que os sistemas operem como instalações de geração de calor e energia combinadas, com eficiências totais de mais de 95% de uso da energia de entrada.
