Cyplan® ORC – Organic Rankine Cycle
La tecnologia Cyplan® ORC -(Organic Rankine Cycle) è una tecnologia chiave per la produzione di energia elettrica da fonti di calore decentralizzate. La tecnologia Cyplan® offre la piattaforma ORC più flessibile al mondo in una gamma di potenza da bassa a media. Generazione di energia senza emissioni con rendita elevata!
I vostri vantaggi con un impianto Cyplan® ORC
- Generazione di energia senza emissioni di CO2
- Concetti interessanti per lo sfruttamento del calore con rendita elevata
- Possibilità di ottenere sovvenzioni e/o detrazioni fiscali
- Riduzione dei costi energetici grazie alla auto-generazione
- Efficienza elevata con tempi di ammortizzazione ridotti
- Grado di efficienza elettrico elevato
- Aumento dell’efficienza dei processi di produzione di energia
- Utilizzo opzionale del calore di condensazione
- Utilizzo di fonti di calore ad alta e bassa temperatura
- Conservazione delle risorse

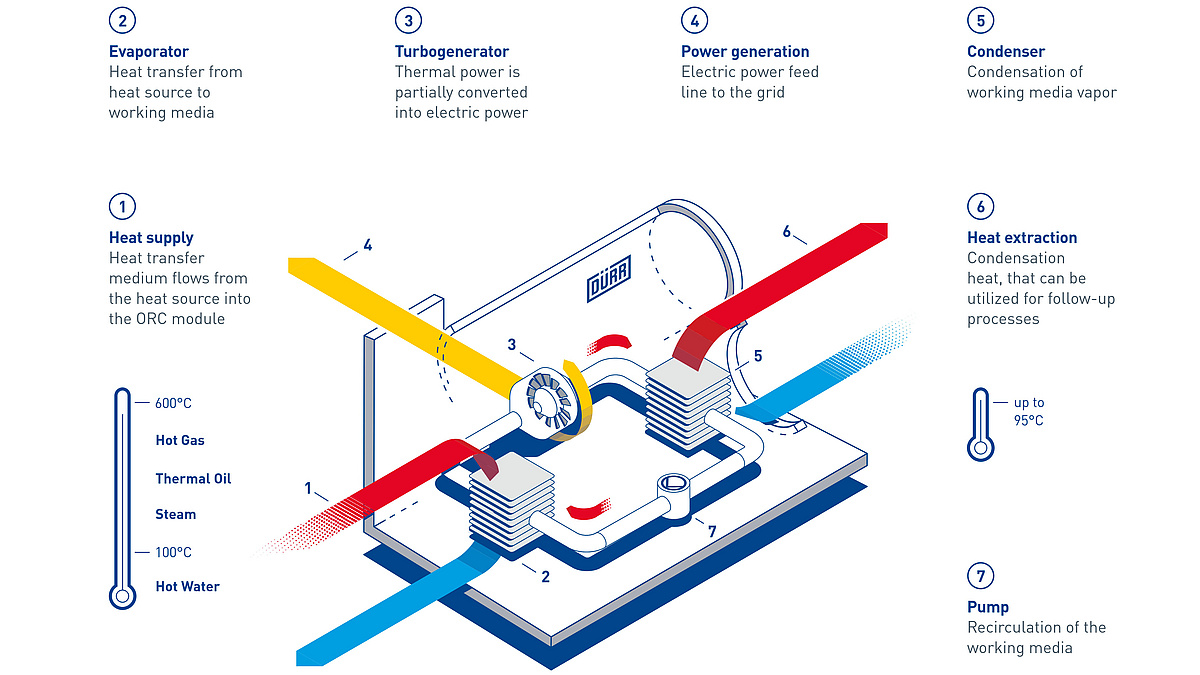

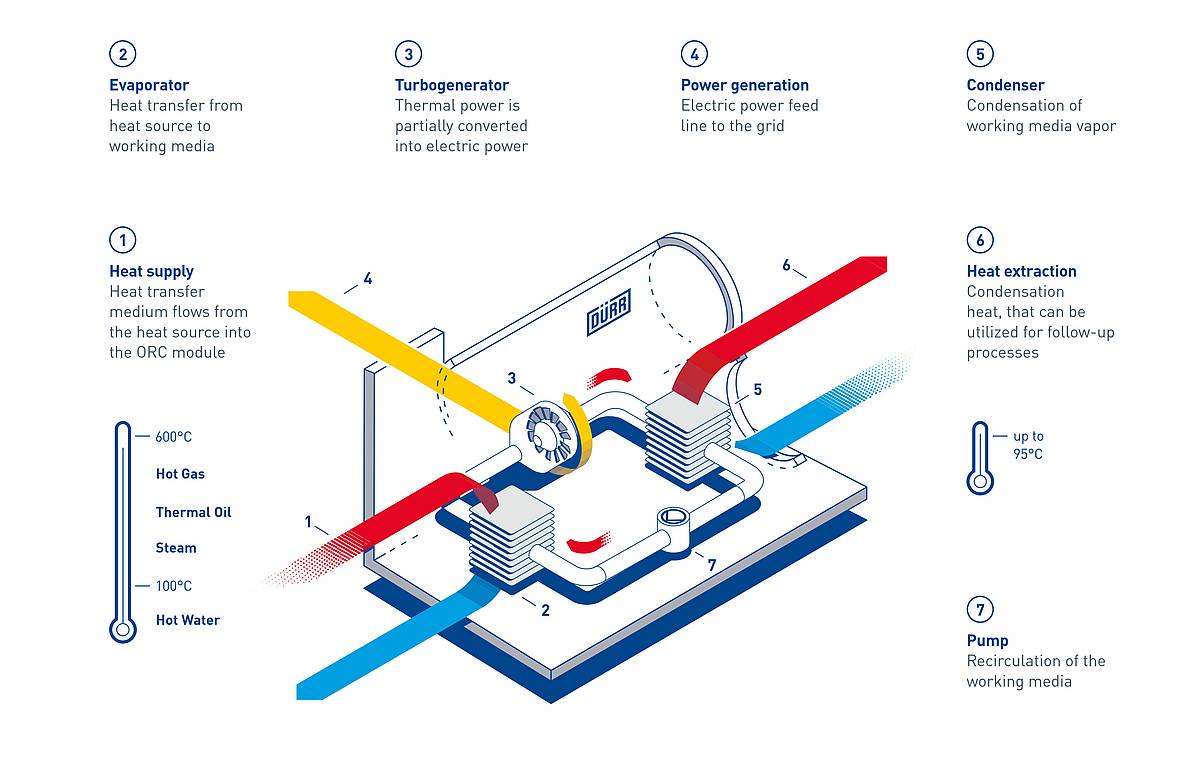

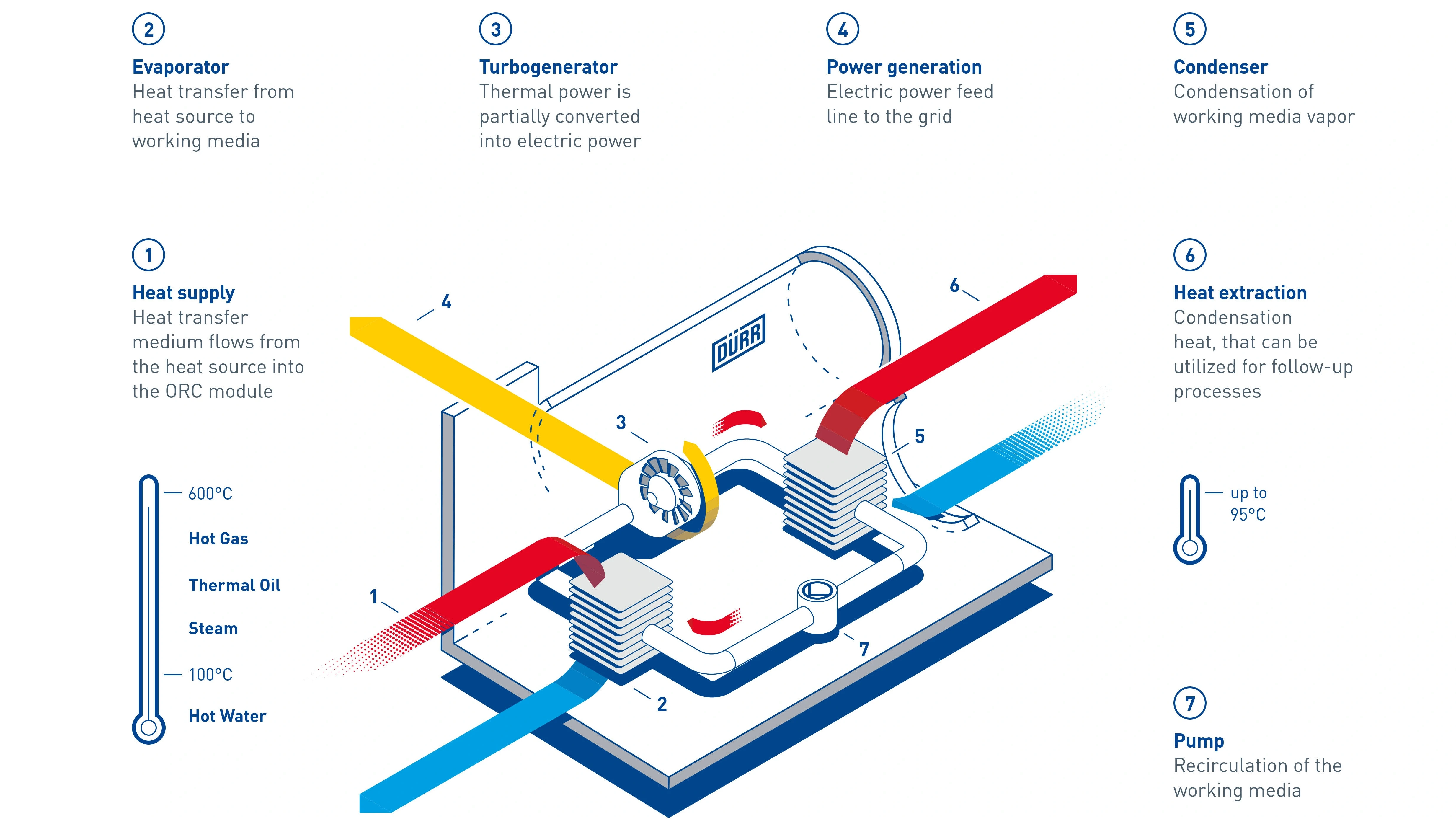

Principio di funzionamento dell’impianto Cyplan® ORC
Innanzitutto il calore fluisce nel modulo ORC da una fonte di calore tramite un mezzo di supporto (gas, vapore, petrolio o acqua). Qui il fluido di lavoro viene trasformato in vapore utilizzando l’energia termica della fonte di calore. Successivamente il vapore generato viene convogliato in un turbogeneratore in cui una parte dell’energia termica viene trasformata in energia elettrica. Il vapore viene espanso nella turbina e genera energia meccanica, la quale aziona un generatore accoppiato alla turbina. Successivamente il vapore viene condensato tramite prelievo del calore. Una pompa riporta il fluido di lavoro liquido nell’evaporatore, dove viene fatto evaporare nuovamente. Il processo circolare è concluso. Il calore estratto può essere utilizzato come calore utile (fino a 95°C) per i processi a valle.
Per la stabilizzazione delle reti elettriche vi è una crescente richiesta di tecnologie di produzione di corrente regolabili e gestibili in modo flessibile, come le centrali termoelettriche a blocco, per compensare le oscillazioni della produzione di corrente derivante dalle energie rinnovabili. La tecnologia ORC Cyplan® si è affermata come componente essenziale altamente efficiente nella combinazione con i motori a gas stazionari (centrali termoelettriche a blocco); grazie all’innovazione tecnica “Flex-Plus”, consente un funzionamento regolare flessibile. Tutto ciò grazie a una gestione dell’impianto intelligente e a componenti caricabili in modo flessibile. A questo scopo, le soluzioni ORC Cyplan® sono attrezzate in modo ottimale per soddisfare le esigenze sempre maggiori del mercato dell’energia, diventando vantaggiosi scambiatori di calore di motori a gas in grado di generare corrente.

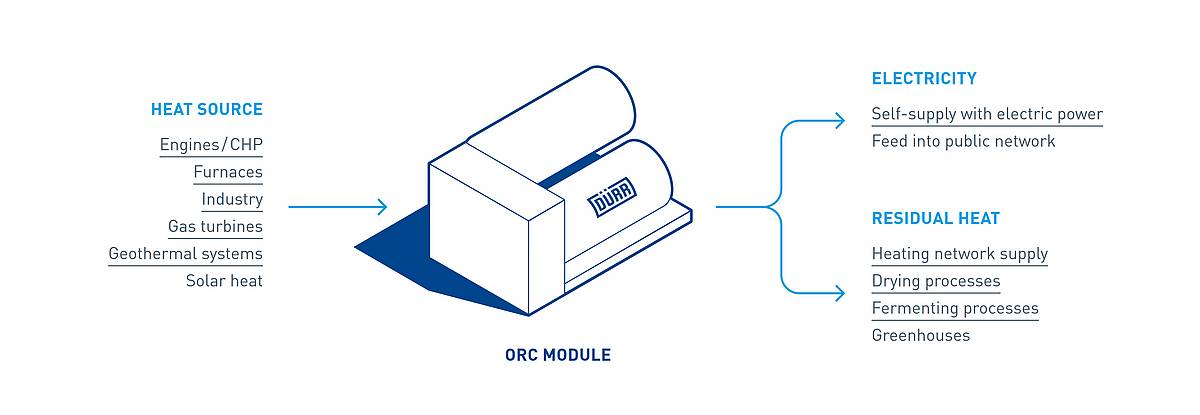

Campi di applicazione della tecnologia Cyplan® ORC
La tecnologia Cyplan® ORC può essere utilizzata nelle seguenti aree:
Motori/unità CHP
- Biogas/gas naturale
- Gas di discarica/gas da impianti di depurazione
- Altri combustibili
Forni
- Biomassa
- Rifiuti
Turbine a gas
- Stazioni di compressori
- Produzione di energia elettrica decentralizzata
Geotermia
- Centrali geotermiche modulari
- Generatori wellhead
- Centrale di ricerca
Industria
- Processi di produzione industriali
- Vapore residuo
- Purificazione dell'aria termica di scarico
Solare termico
- Centrali termosolari modulari
- Centrali ibride
Specifiche tecniche di Cyplan® ORC
La tecnologia Cyplan® ORC offre soluzioni per diverse applicazioni e dimensioni a partire da una potenza elettrica di 50 kW. I moduli Cyplan® ORC di Dürr comprendono tutti i raccordi necessari per il processo, compresi i sensori e la tecnica di controllo. Essi sono montati su un telaio base per facilitare il trasporto e risparmiare spazio. I sistemi ORC sono sviluppati, costruiti e azionati da Dürr Cyplan®. I moduli standardizzati sono disponibili in diverse dimensioni: 50 kW, 70 kW, 120 kW, 250 kW, 350 kW, 500 kW e 1000 kW. Dimensioni personalizzate sono disponibili su richiesta. I moduli Cyplan®ORC di Dürr sono completamente preassemblati e pretestati per consentire una installazione semplice e rapida e la messa in funzione sul posto. Il design industriale robusto garantisce un’elevata affidabilità e ridotti costi di manutenzione.
| Dati tecnici | |
|---|---|
| Potenza energia elettrica | 50 – 1.000 kW |
| Livello temperatura fonte di calore | >90°C |
| Potenza termica fonte di calore | min.200 kWth |
| Consumo interno | ca. 7% della potenza |
| Potenza termica per applicazione CHP | fino a 95°C |
| Dimensioni modulo per trasporto standard | larghezza < 2.550 mm |
| altezza < 3.300 mm | |
| lunghezza 5.100 mm fino a* 12.500 mm | |
| *a secondo della gamma di potenza | |
Punti di forza
Il modulo Cyplan®ORC è il convertitore di energia più flessibile ed efficiente che converte il calore in elettricità in un range di potenza da piccolo a medio.
Caratteristiche uniche:
- Funzionamento completamente automatico
- Comando e controllo a distanza
- Struttura compatta modulare
- Facile da integrare
- Tempi di installazione ridotti
- Semplice ed esente da manutenzione
- Design robusto
- Interfacce di processo variabili
- Evaporazione diretta - integrazione del sistema favorevole ed efficienza elevata
- Comportamento eccezionale nel carico parziale
- Turbogeneratore ermetico
- Nessun circuito di lubrificazione aggiuntivo (il composto di lavoro è il lubrificante)
- Maggiore efficienza grazie alla velocità di funzionamento
- Pale della turbina ideali per le condizioni di alta pressione
- Supporto turbina girevole per una facile la manutenzione
Interfacce Cyplan® ORC
La tecnologia Dürr Cyplan® offre la piattaforma ORC più flessibile al mondo in un intervallo di potenza da ridotto a medio. Grazie all’eccellente know how di progettazione e alla solida configurazione del prodotto, è possibile realizzare diverse soluzioni di integrazione dei processi e interfacce.
La tecnologia Cyplan® ORC può essere utilizzata per riutilizzare il calore derivante da diversi mezzi di processo, tra cui acqua calda, vapore, olio termico e gas ad alta temperatura. Entrambe le fonti di calore, ad alta e bassa temperatura, possono essere utilizzate per generare elettricità. Oltre all’energia elettrica generata, Dürr Cyplan® ORC è in grado di fornire calore utile con temperature fino a 95°C in sistemi ad alta temperatura. Questo consente ai sistemi di lavorare come impianti combinati per la generazione di calore e corrente con un’efficienza complessiva superiore al 95% dell’utilizzo dell’energia in ingresso.
