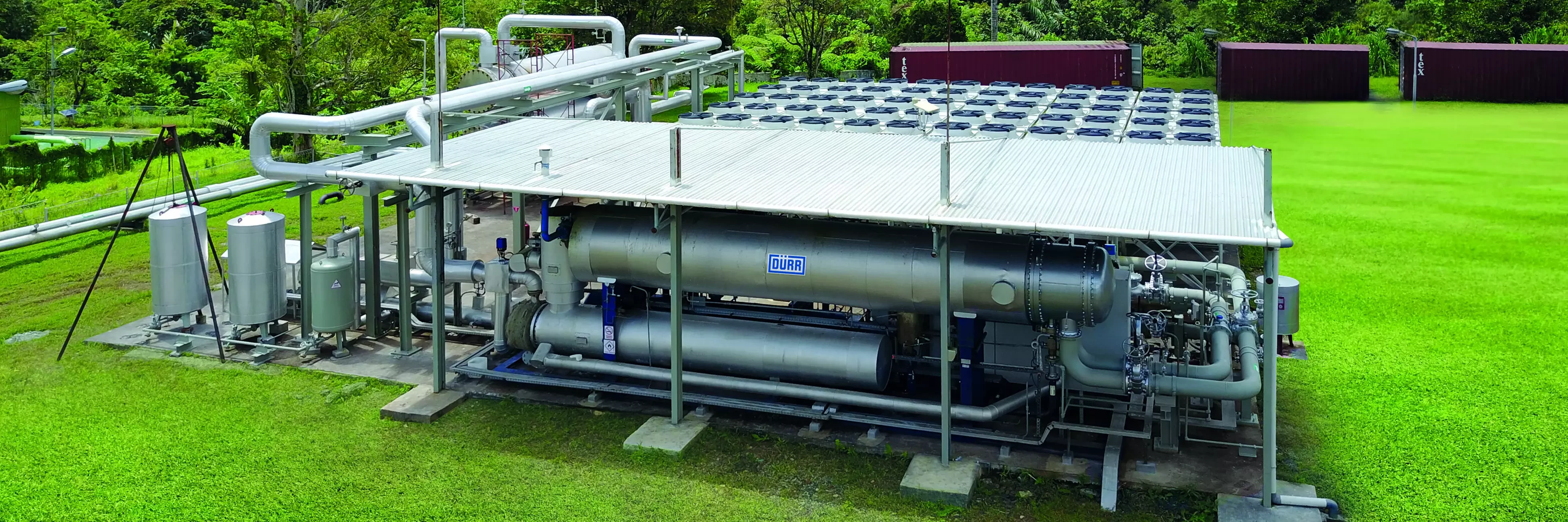

Cyplan® ORC – Organic Rankine Cycle
Le système Cyplan® ORC (Organic Rankine Cycle) est une technologie clé pour la production d'électricité à partir de sources de chaleur décentralisées. La technologie Cyplan® offre la plate-forme ORC la plus flexible au monde dans une gamme de performances faibles à moyennes. Production d'énergie sans émission avec des rendements élevés!
- En un coup d'œil
- Mode de fonctionnement
- Domaines d'application
- Caractéristiques techniques
- Caractéristiques spécifiques
- Interfaces
En choisissant les solutions Cyplan® ORC, vous bénéficiez des options suivantes
- Une production d'électricité sans CO2
- Des concepts d'utilisation de la chaleur intéressants, avec des rendements élevés
- Subventions et/ou réduction d'impôts
- Une réduction des coûts énergétiques grâce à l'auto-génération
- Une efficacité accrue, et des délais de récupération courts
- Un rendement électrique plus élevé
- Une augmentation de l'efficacité économique des processus de production d'énergie
- Une utilisation facultative de la chaleur de condensation
- Une utilisation de sources de chaleur à haute et à basse températures
- Une protection des ressources

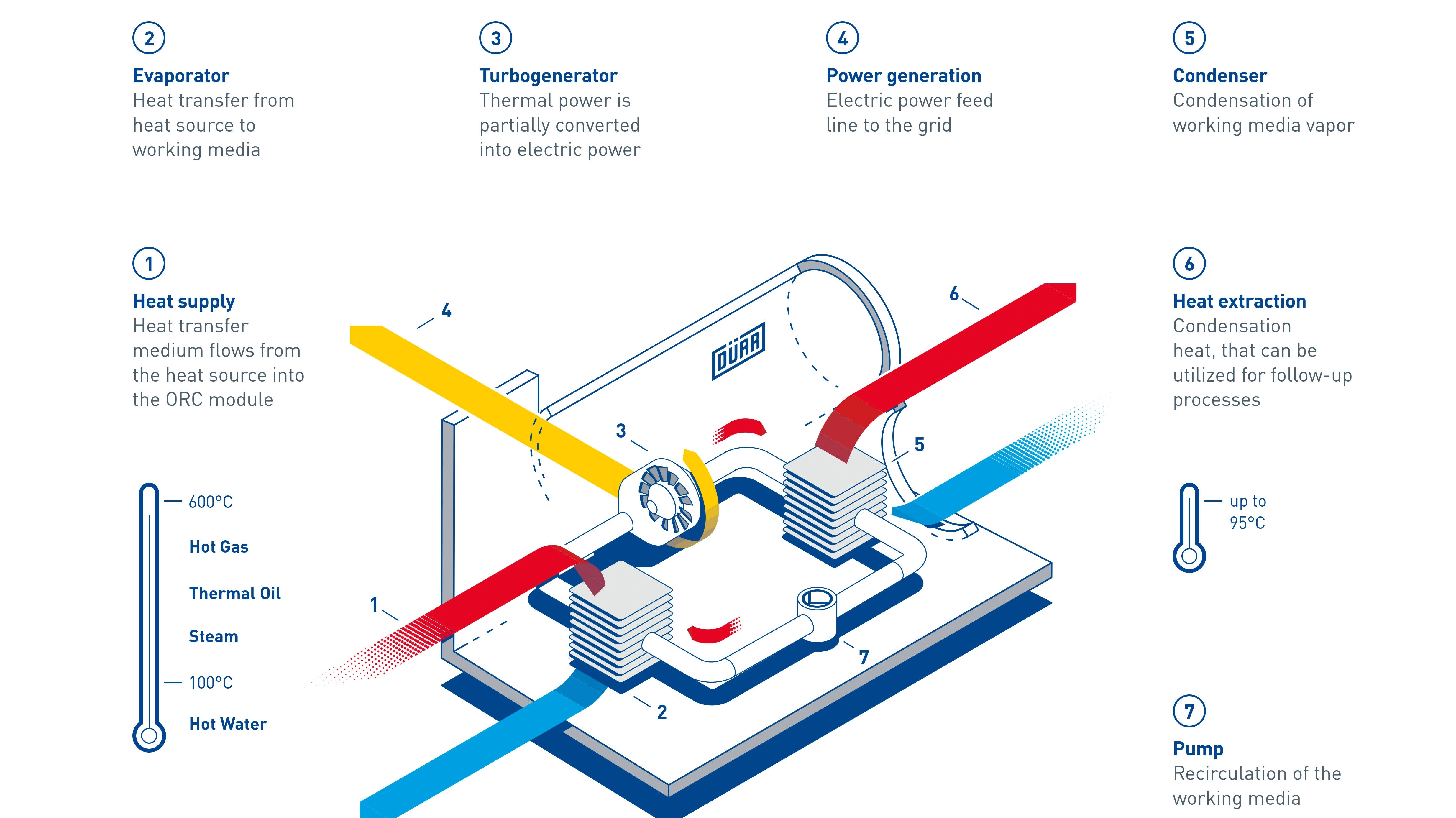

Principe de fonctionnement du système Cyplan® ORC
Tout d'abord, la chaleur générée par la source est conduite dans le module ORC via un système de transfert de chaleur (gaz, vapeur, huile thermique ou eau). Là, le fluide de travail est converti en vapeur grâce à l’énergie thermique produite par la source de chaleur. La vapeur résultante est ensuite dirigée vers un turbogénérateur, d’où une partie de l’énergie thermique générée est convertie en électricité. La vapeur est détendue dans la turbine et génère de l'énergie mécanique qui déclenche un générateur couplé à la turbine. Le processus de condensation de la vapeur se fait via l’évacuation de chaleur. Une pompe renvoie le fluide de travail liquide dans l'évaporateur, où il est à nouveau évaporé. Le cycle est fermé. La chaleur extraite peut être utilisée comme chaleur utile (jusqu'à 95 ° C) pour des processus ultérieurs.
Pour la stabilisation du réseau électrique, il existe une demande croissante de technologies de production d’électricité conductrices et réglables telles que les centrales de chauffage à distance afin de compenser les variations de la production d’électricité issue des énergies renouvelables. La technologie Cyplan® ORC s’est imposée comme un élément d’efficacité économique combiné à des moteurs à gaz stationnaires (centrales de chauffage à distance) et permet un fonctionnement régulier et flexible grâce à l’innovation technique "Flex-Plus". Celui-ci peut être obtenu grâce à une commande à distance intelligente de l’installation et aux composants chargeables de manière flexible. Les solutions Cyplan® ORC sont ainsi parfaitement équipées pour répondre aux futures exigences croissantes sur le marché de l’électricité en tant qu’échangeur de chaleur générateur d’énergie rentable pour les moteurs à gaz.
Applications de la technologie Cyplan® ORC
La technologie Cyplan® ORC est utilisée dans les domaines suivants:
Moteurs/ Centrale de chauffage à distance
- Biogaz/gaz naturel
- Gaz de décharge/gaz d'égouts
- Autres consommables
Combustions
- Biomasse
- Élimination des rejets
Turbines à gaz
- Stations de compression
- Production électrique décentralisée
Géothermie
- Centrales géothermiques modulaires
- Générateurs Wellhead
- Centrales de recherche
Industrie
- Processus de production industriels
- Vapeur résiduelle
- Traitement thermique des effluents gazeux
Énergie héliothermique
- Centrales héliothermiques modulaires
- Centrales hybrides
Spécifications techniques Cyplan® ORC
La technologie Cyplan® ORC offre des solutions pour diverses applications et à différentes échelles à partir de 50 kW de puissance électrique. Les modules Dürr Cyplan® ORC comprennent tous les raccords nécessaires au processus, y compris les capteurs et la technologie de contrôle. Ceux-ci sont montés sur un châssis afin de faciliter le transport et d’être installés de manière à gagner de la place. Les systèmes ORC sont développés, conçus et distribués par Dürr Cyplan®. Les modules standard sont disponibles en différentes échelles: 50 kW, 70 kW, 120 kW, 250 kW, 350 kW, 500 kW et 1000 kW. Les besoins individuels sont disponibles sur commande. Les modules ORC de Dürr Cyplan® sont livrés pré-assemblés et pré-testés pour une installation et une mise en service rapides et faciles sur site. Leur structure d’origine est solide et garantit une fiabilité maximale et une maintenance réduite.
Données techniques | |
---|---|
Énergie électrique | 50 – 1.000 kW |
Température de la source de chaleur | >90°C |
Chaleur dégagée par la source de chaleur | minimum 200 kWth |
Consommation interne | environ 7% de la production |
Puissance de chauffage pour l'application de cogénération | jusqu'à 95 °C |
Dimensions du module pour le transport standard | Largeur < 2.550 mm |
Hauteur < 3.300 mm | |
Longueur 5.100 mm jusqu'à* 12.500 mm500 mm | |
*en fonction de la plage de puissance | |
Caractéristiques spécifiques
Le module Cyplan® ORC est le convertisseur d’énergie le plus flexible et le plus efficace en ce qui concerne le chauffage à l’électricité dans une plage de puissance faible ou moyenne.
Caractéristiques spécifiques:
- Fonctionnement entièrement automatique
- Surveillance et contrôle à distance
- Compact modulaire du module
- Facile à intégrer
- Temps d’installation court
- Maintenance facile et rare
- Structure solide
- Interfaces de processus variables
- Évaporation directe - Intégration facile au système et rendement élevé
- Excellente conduite même en charge partielle
- Turbo-générateur hermétique
- Pas de circuit de lubrification supplémentaire (le fluide de travail est un lubrifiant)
- Plus d'efficacité grâce au système de variation de vitesse
- Aube de turbine idéale pour des conditions de haute pression
- Support de turbine pivotant pour un entretien facile
Interfaces Cyplan® ORC
L’approche de la technologie Dürr Cyplan® offre la plateforme ORC la plus flexible au monde dans une plage de puissance faible à moyenne. L’excellent savoir-faire en ingéniérie et la conception produit approfondie permettent de réaliser des solutions et interfaces d’intégration de procédure variées.
La technologie Cyplan® ORC peut être utilisée pour augmenter la chaleur via divers médias de procédé dont l’eau chaude, la vapeur, l’huile thermique et le gaz chaud. Les sources de chaleur à basse température et à haute température peuvent toutes deux être utilisées pour produire de l’électricité. En plus de l’électricité produite, Dürr Cyplan® ORC peut générer une chaleur utile avec des températures allant jusqu’à 95 °C dans les systèmes à haute température. Cela permet aux systèmes de fonctionner comme installations de production combinée de chaleur et de puissance avec des rendements totaux supérieurs à 95 % d'utilisation de l'énergie d'entrée.
